製品概要

機能と利点

  • Zedboard FMCコネクタで+12Vからの単一電源動作
  • デジタル・アイソレーション
  • 電源アイソレーション
  • 電源ブロックとリファレンス・ソースを内蔵

製品概要

EV-ISO-4224-FMCZ は、ADAQ4224（24ビット、2MSPSのμModuleデータ・アクイジション・ソリューション）向けの絶縁型デジタルおよび電源リファレンス設計です。EV-ISO-4224-FMCZでは、ADAQ4224の電気的に絶縁された温度センサーがコントローラ側に接続されており、データ・アクイジション信号パス・グラウンドとは別のグラウンド電位を保持します。EV-ISO-4224-FMCZには、ADAQ4224 μModuleの動作に必要なすべての電源レールとリファレンス電圧を生成するパワー・マネージメント・ブロックが備わっています。

アプリケーション

  • 計測器および計測
  • ATE（自動試験装置）、電子テストおよび計測
  • 高精度測定

対象となる製品

パッケージの内容

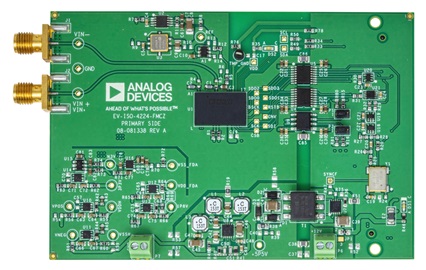

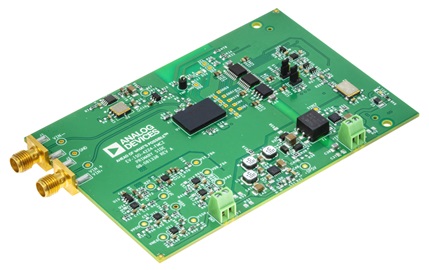

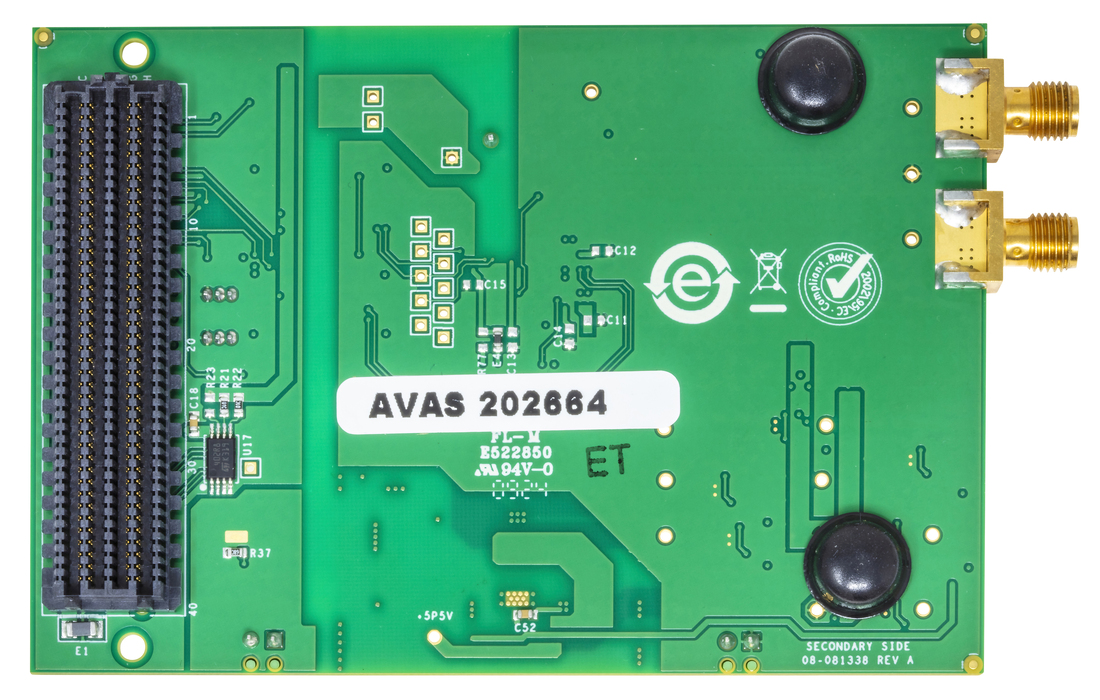

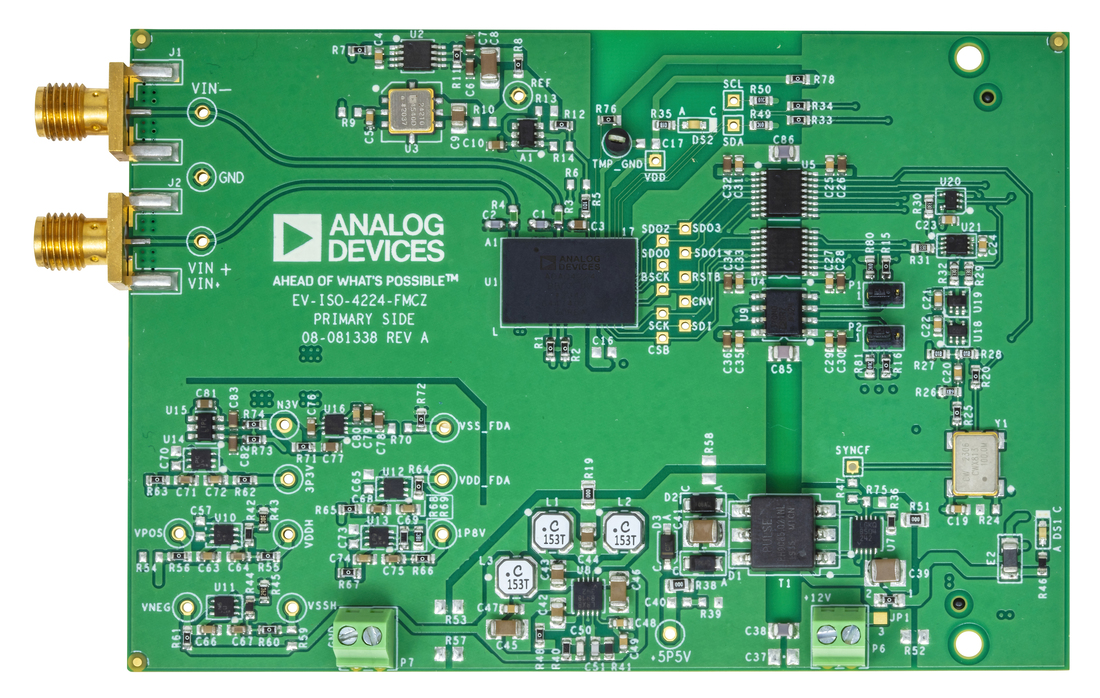

  • EV-ISO-4224-FMCZリファレンス設計ボード
  • システム・ボード起動ソフトウェアとLinux OSが格納されたMicro-SDメモリ・カード（アダプタ付属）
  • 必須 - ZedBoard（システム・コントローラ・ボード）- サード・パーティから入手可能

関連資料

  • すべてを表示 (3)
  • ユーザ・ガイド (1)
  • データシート (1)
  • 評価用設計ファイル (1)
    • Document Type

    ソフトウェア

    ACE Software

    ZIP
    32 MB
    ACE plug-in for Board.ADAQ422X 1.2025.8200 [6 28 25]
    The Board.ADAQ422X plug in supports the EVAL-ADAQ4224-FMCZ, EV-ISO-4224-FMCZ and EVAL-ADAQ4216-FMCZ boards. ADAQ4224/16 are 24/16-Bit, 2 MSPS, μModule Data Acquisition Solution.
    EXE
    157 MB
    ACE Installer Software 1.30.3369.1491 [7 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
    ACE software page >

    ハードウェア (1)

    ドーター・ボード
