製品概要

製品概要

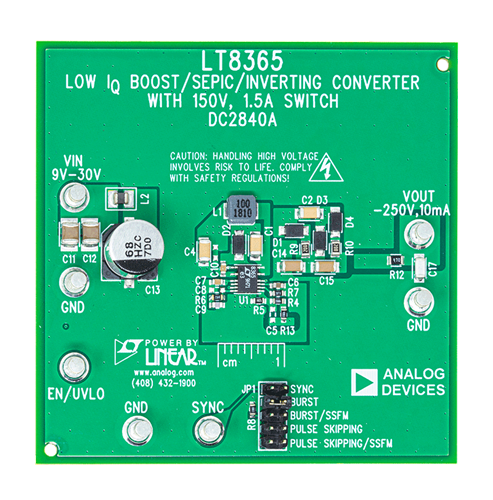

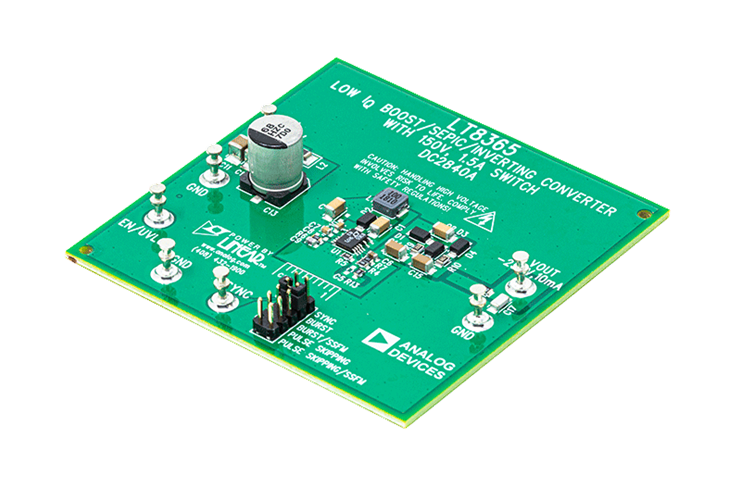

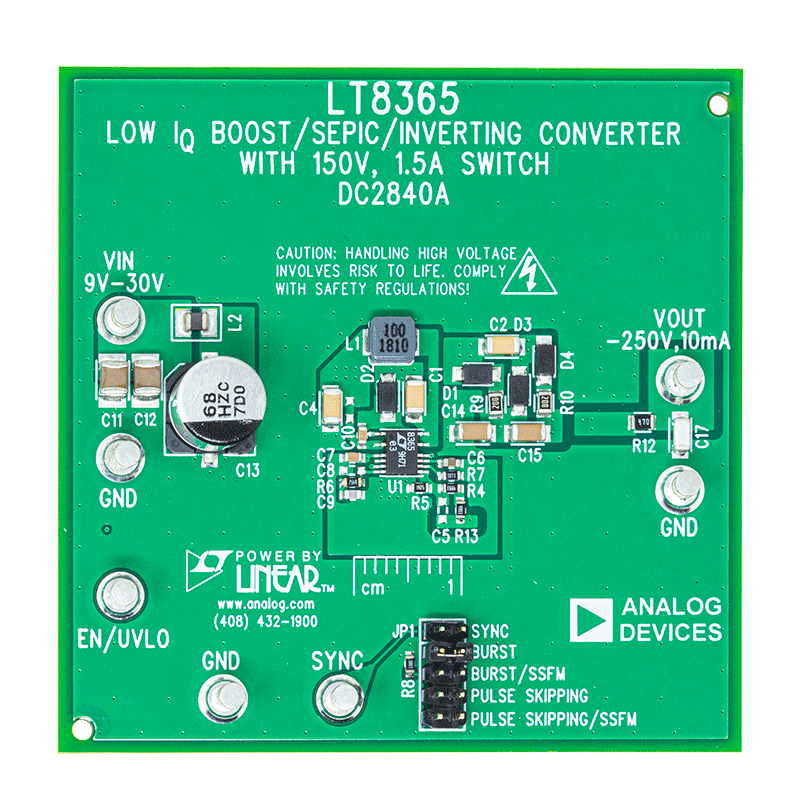

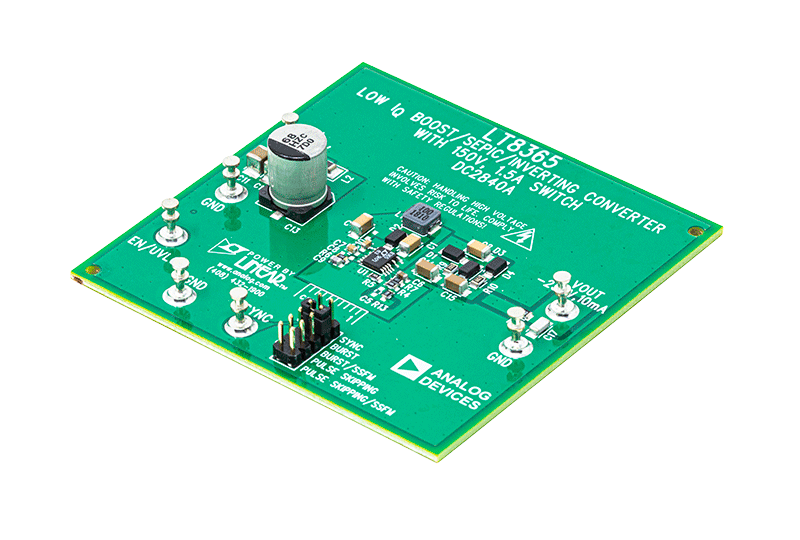

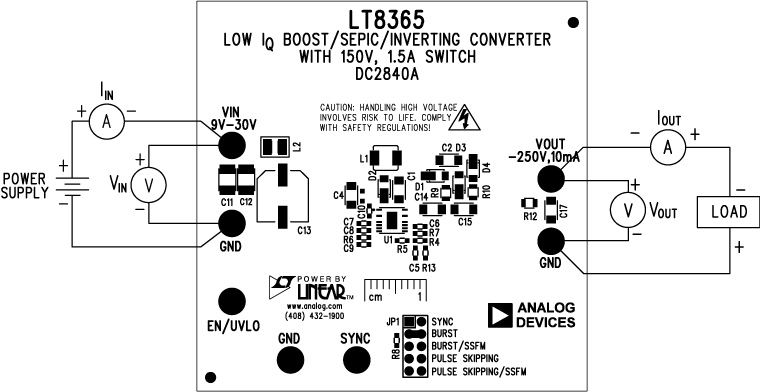

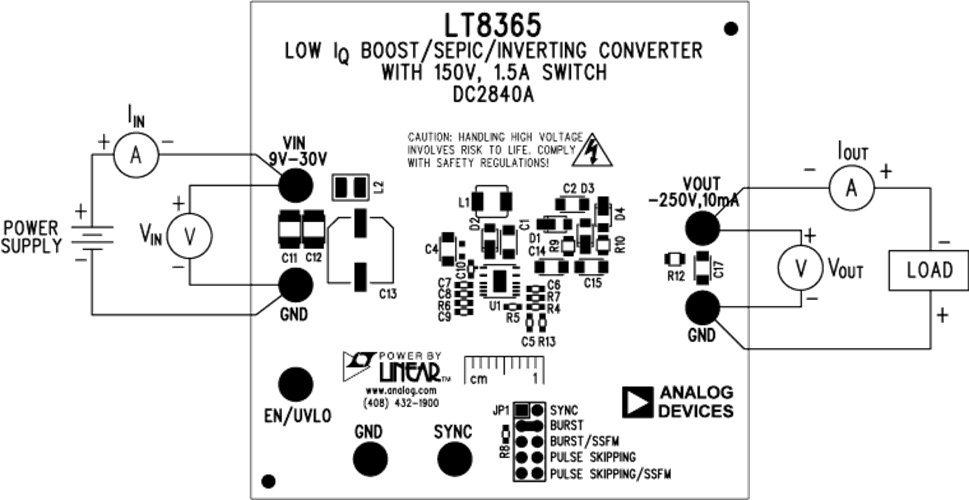

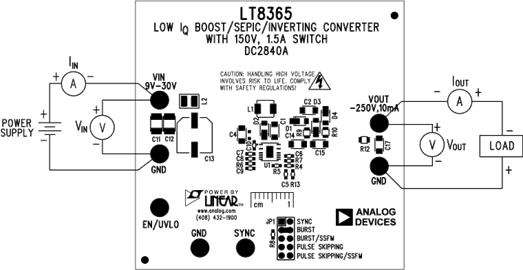

デモ回路2840Aは、昇圧反転構成のLT8365に焦点を当てています。この回路は、スイッチング周波数400kHzで動作し、9V～30V電源を−250Vに変換するように設計されています（出力電流10mA）。

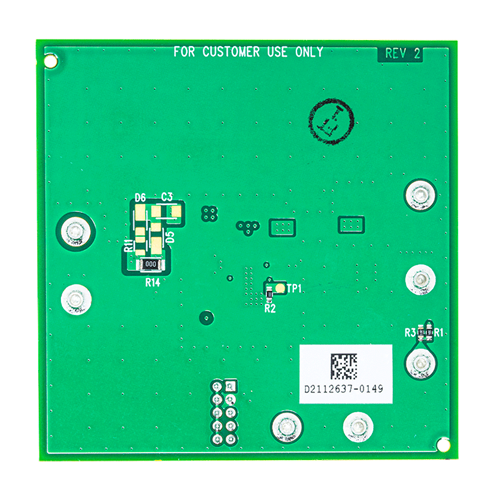

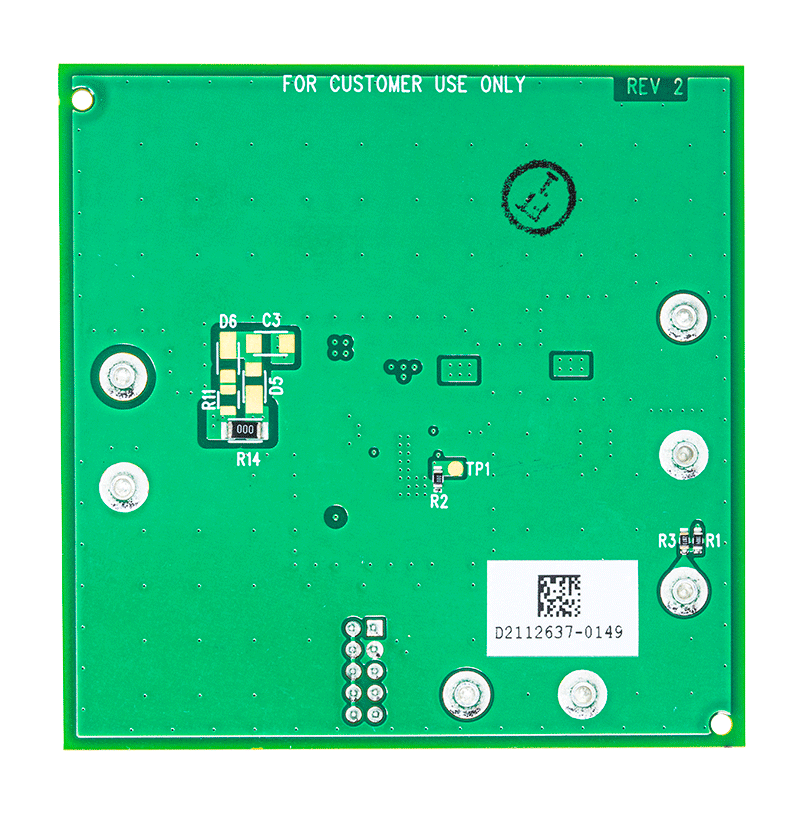

デモ用ボードには、より高い出力電圧を必要とするアプリケーションに対応できるよう、3つ目のチャージ・ポンプ段をオプションで設けることができます。必要に応じて、R14を取り外してオプションの部品を取り付けます。出力電圧センシングの接続には、変更はありません。

LT8365は、入力電圧60Vまでの様々な回路構成に使用できます。ただし、このデモ回路の部品を選択する場合、入力電圧は30Vまでに制限されています。

SYNCピンの動作モードを自由に選択できるよう、このデモ用ボードには選択用ジャンパJP1が設けられています。デフォルト設定は、バースト・モード®動作です。

EMI性能を高め、ソリューション・サイズを小型化するため、レイアウトを最適化しています。CISPR 25クラス5の放射規格に適合するには、入出力フィルタが必要です。EMI放射グラフは、このマニュアルに記載されています。

データシートには、デバイス、動作、およびアプリケーションの詳細が記載されています。データシートは、このデモ・マニュアルと併せて参照してください。
