製品概要
製品概要
デモ回路1382は、LT3470Aを搭載した40VマイクロパワーDFN降圧レギュレータです。LT3470Aでは、"A"が付かないバージョンに比べて、ピーク・スイッチ電流が大きくなり、起動とドロップアウトが改善されています。このデモ用ボードは、4V〜36Vの安定状態入力電圧範囲で、最大250mA負荷電流における3.3V出力に最適化されています。その広範な入力電圧範囲、高効率内部電力スイッチ、超低ドロップアウト動作、ヒステリシス電流モード、内蔵昇降、キャッチ・ダイオード、および小型のDFNパッケージにより、LT3470Aの応用範囲はとても広範で、非常にコンパクトなスペース、高効率で高入力電圧が必要なDC/DCコンバータ向けの強力なICです。
対象となる製品
関連資料
-

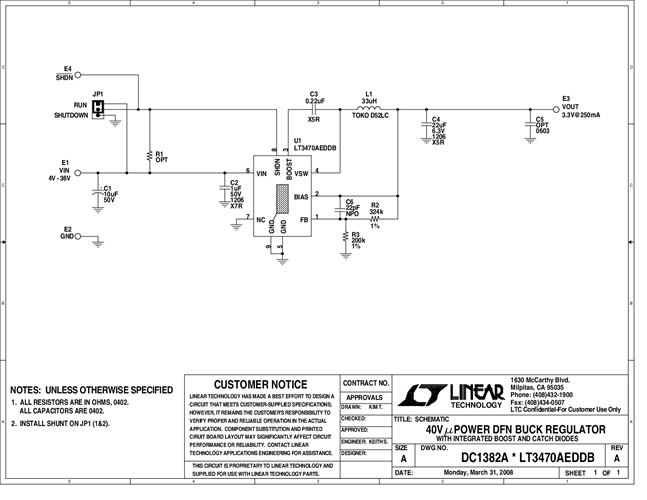

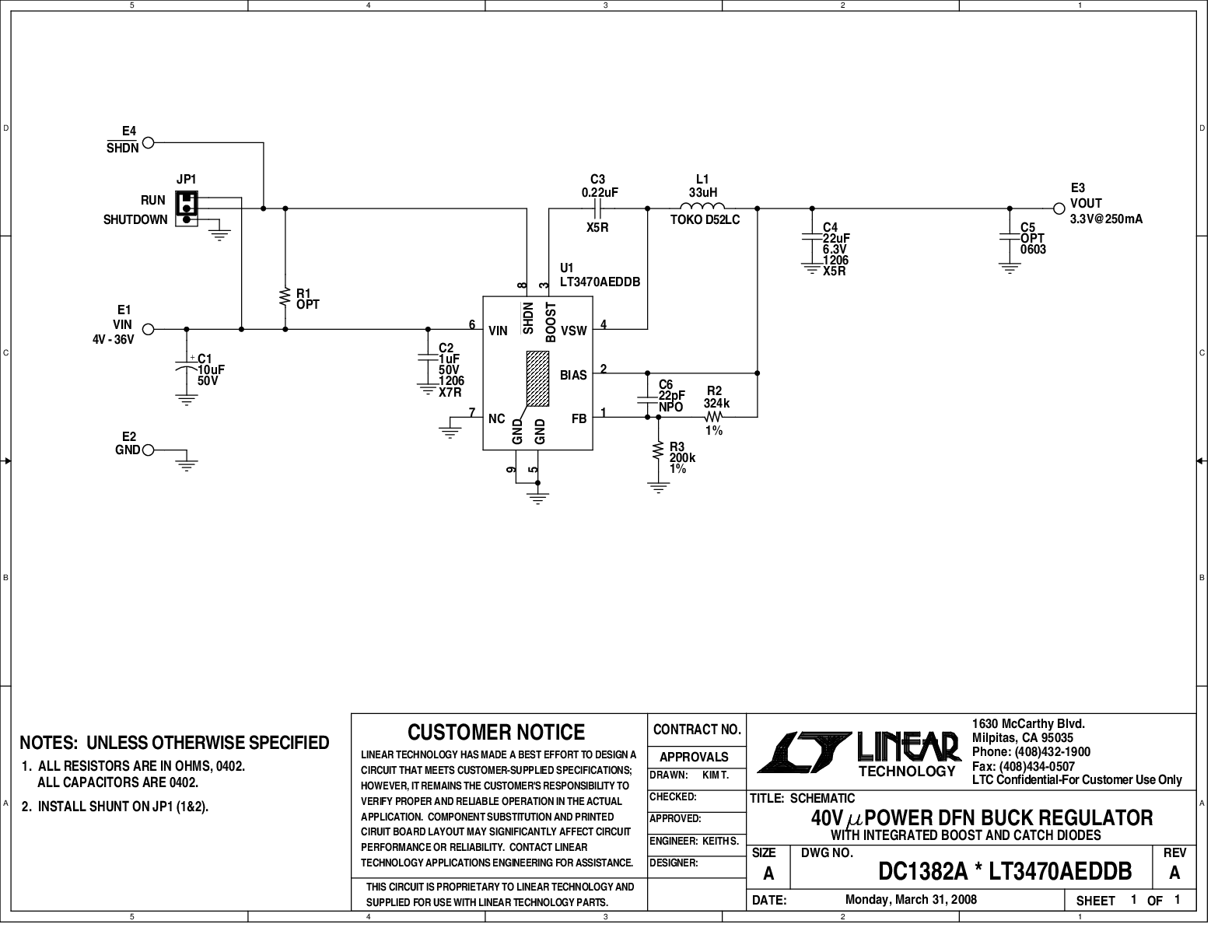

DC1382A - Schematic2009/09/24PDF28K
-
DC1382A - Demo Manual2009/09/24PDF735K
-
DC1382A - Design File2009/09/24ZIP548K
