製品概要

機能と利点

  • 最大 3 A のオートモーティブ・アプリケーション向け
  • D-Pak、D2-Pak、または S-8 MOSFET のトリプル・レイアウト
  • 12 AWG ワイヤ対応の 0.093 インチタレット穴
  • 入力、出力、故障、およびイネーブルを表示するLED
  • 最大 20 A まで簡単に変更可能

製品概要

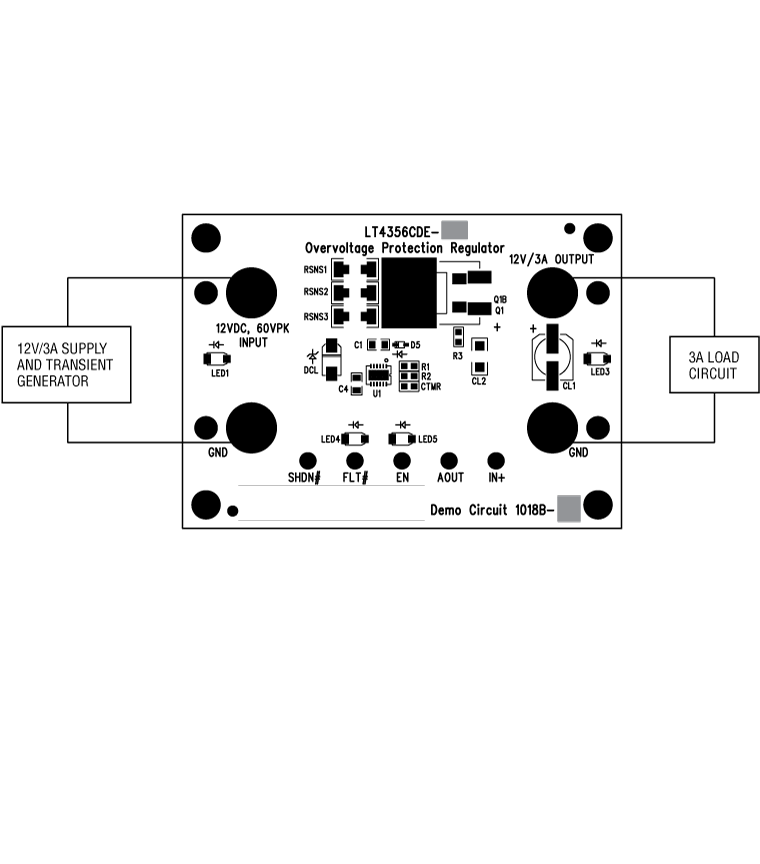

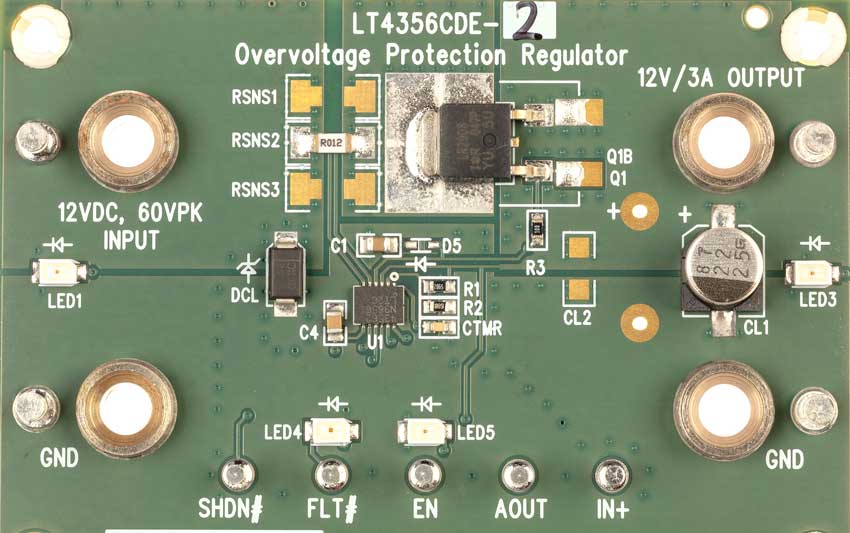

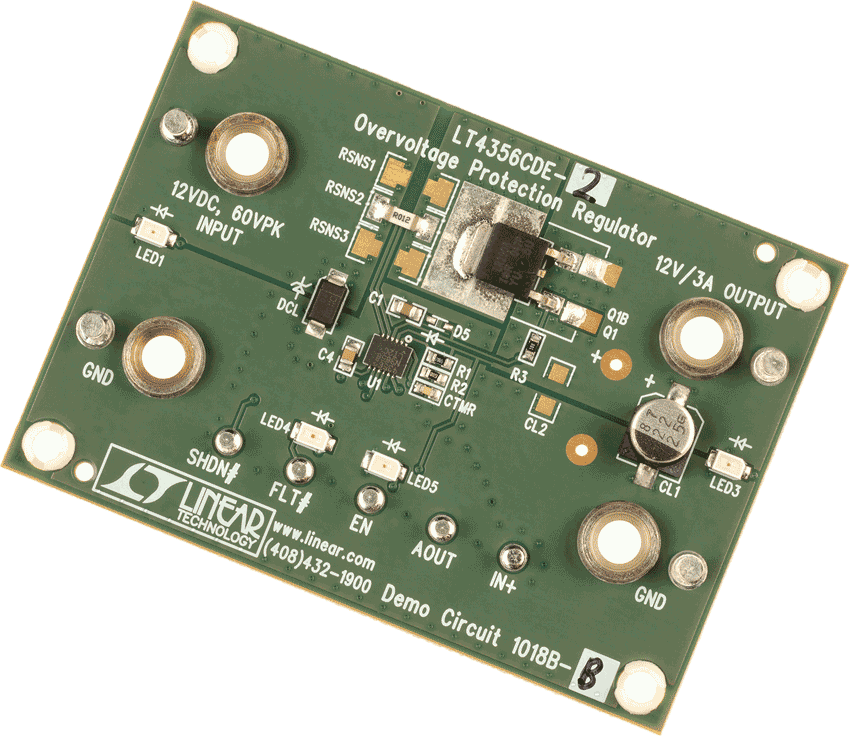

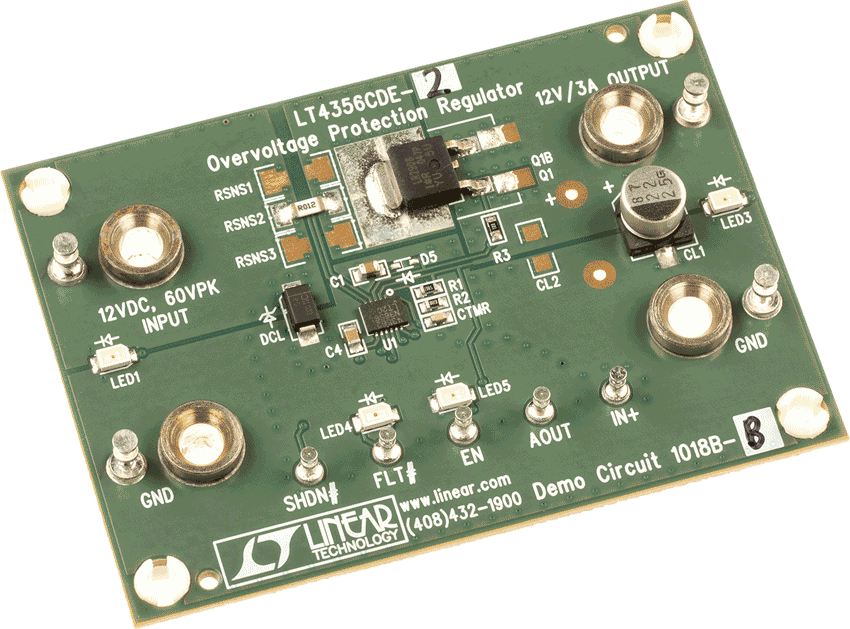

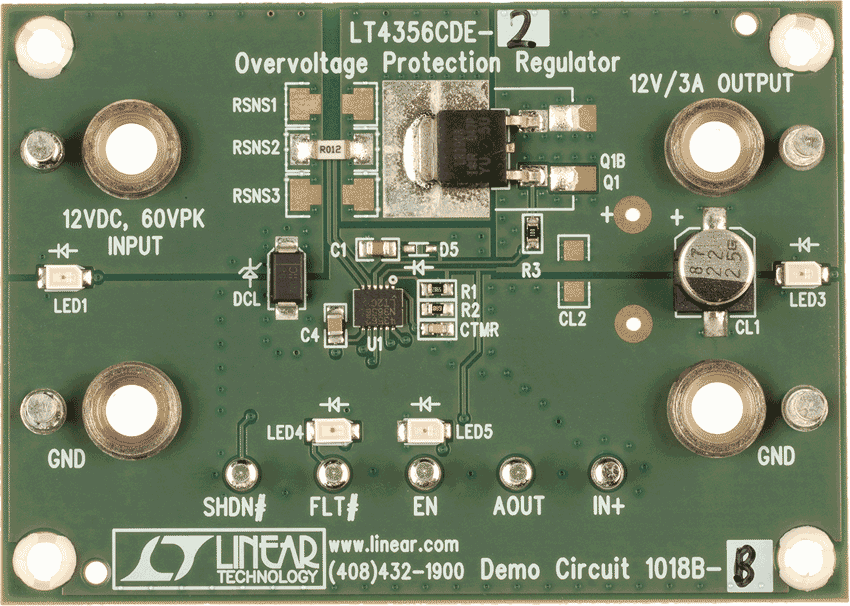

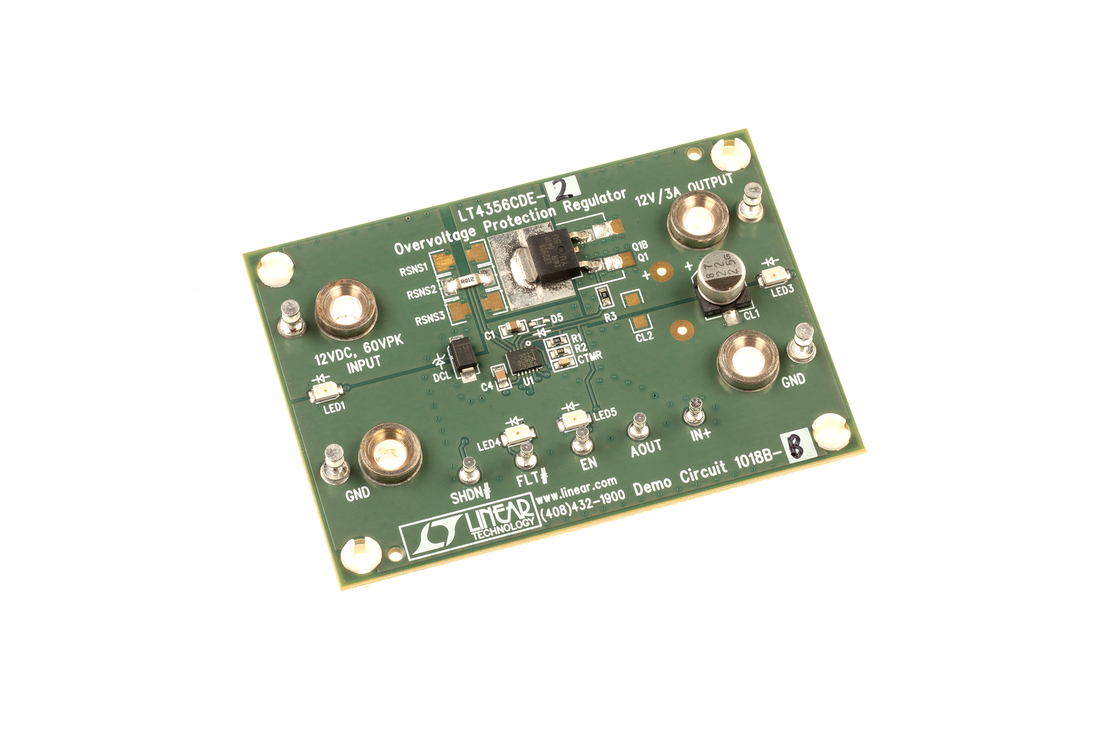

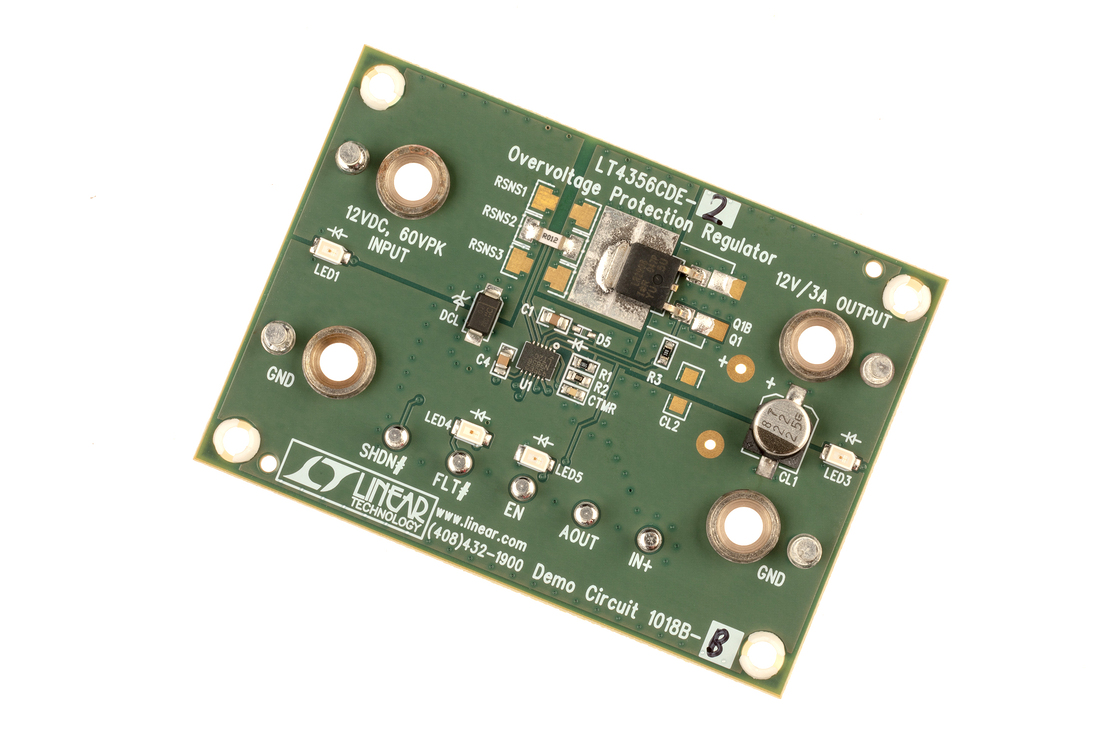

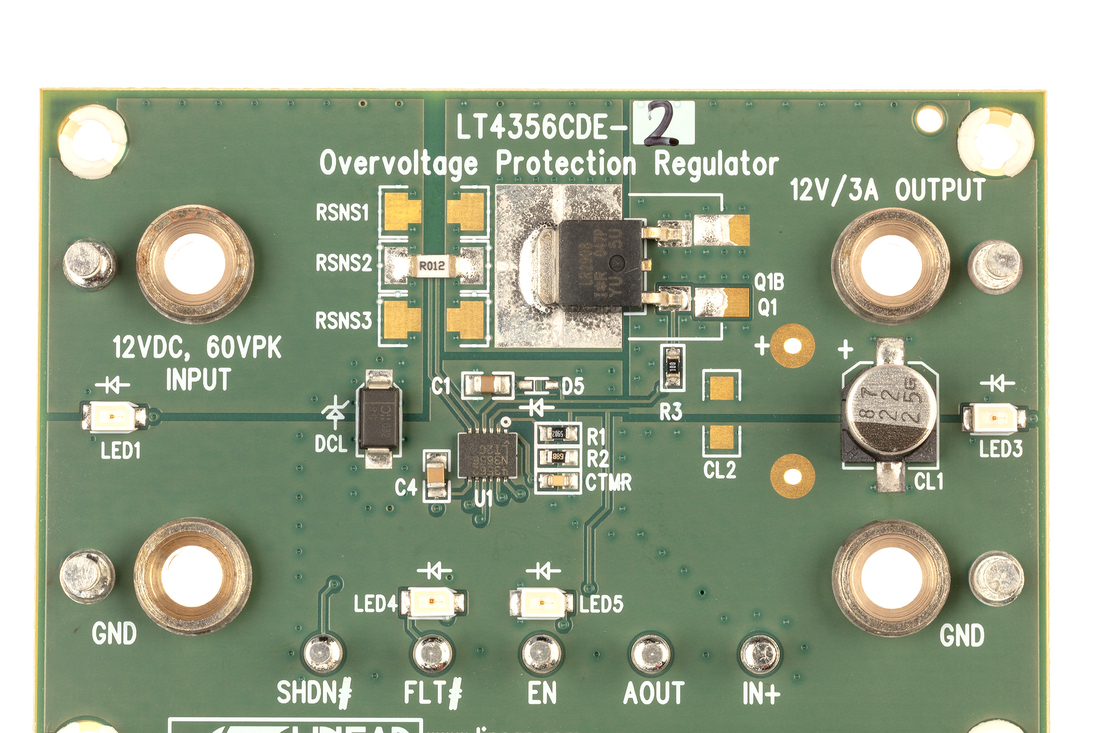

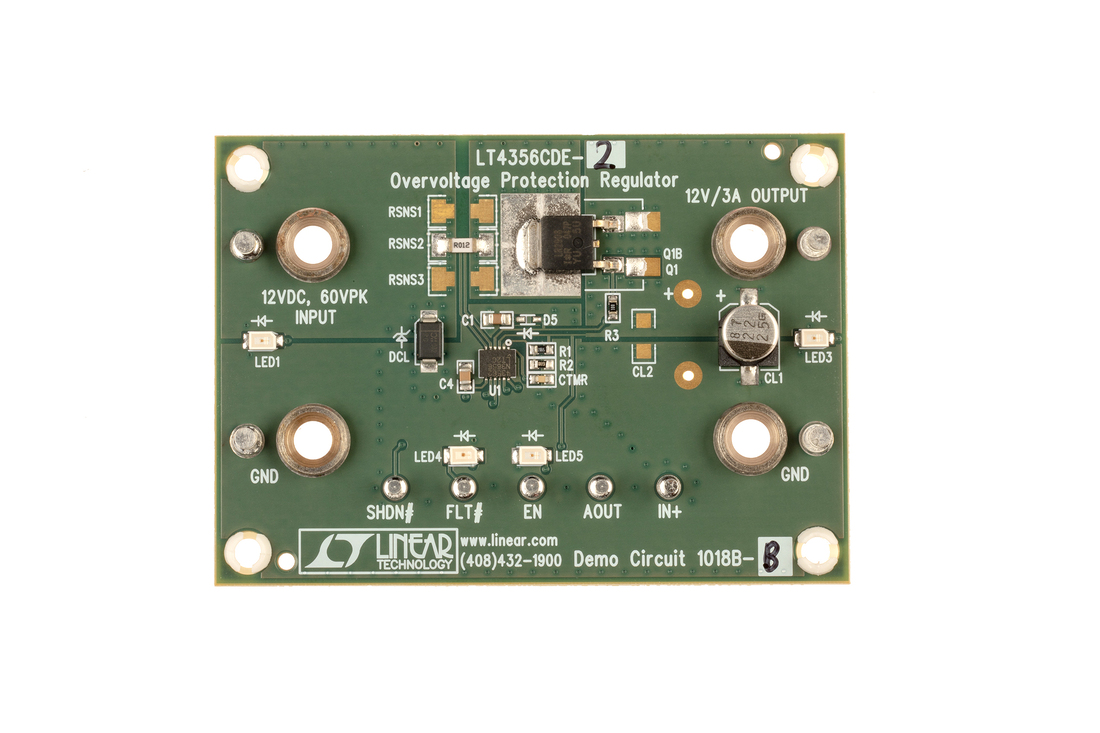

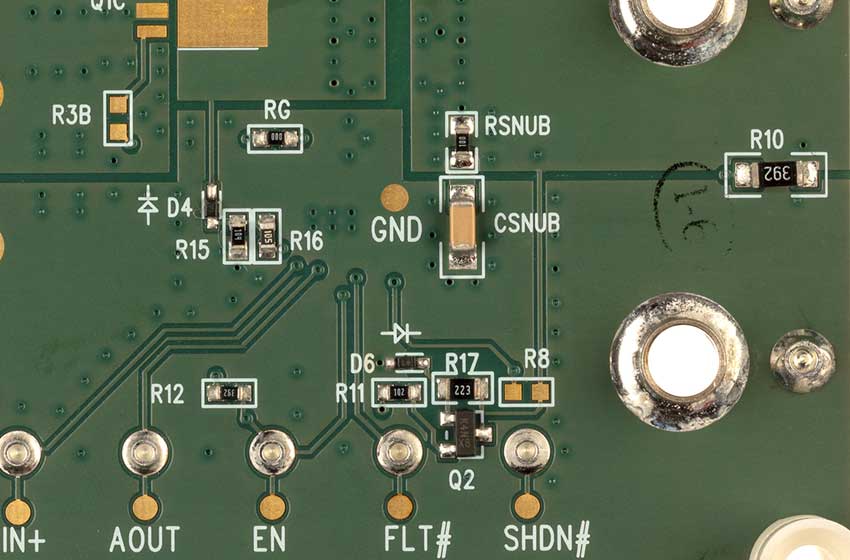

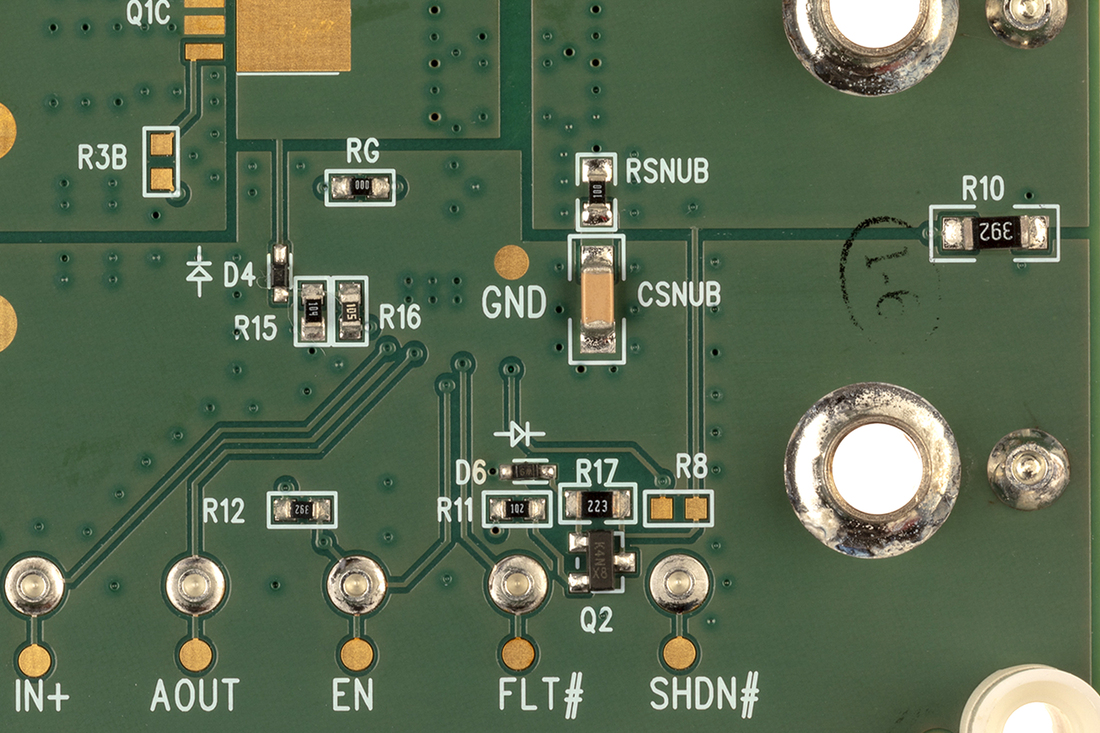

デモンストレーション回路 DC1018B-B は、12 V、3 A アプリケーションの LT4356-2 サージストッパーをショーケースします。最大 60 V の入力トランジェントは、出力で 16 V に制限されています。過電圧の条件が続くと、リミッタはトリップし、過電圧が解消された後に再試行します。

LEDは、+ 12V の入出力の存在、および障害出力の状態 FLT# とイネーブル出力 EN の状態を示します。

入出力接続は 93 mil タレットによって行われ、取り外した場合、その場での試験用に最大 12 ゲージのワイヤを挿入できます。

この回路ボードの設計ファイルが以下に提供されています。

アプリケーション

  • サーバー、ルータ、スイッチ
  • 大量保管
  • ファン・トレイ
  • オートモーティブ・モジュール
