製品概要

機能と利点

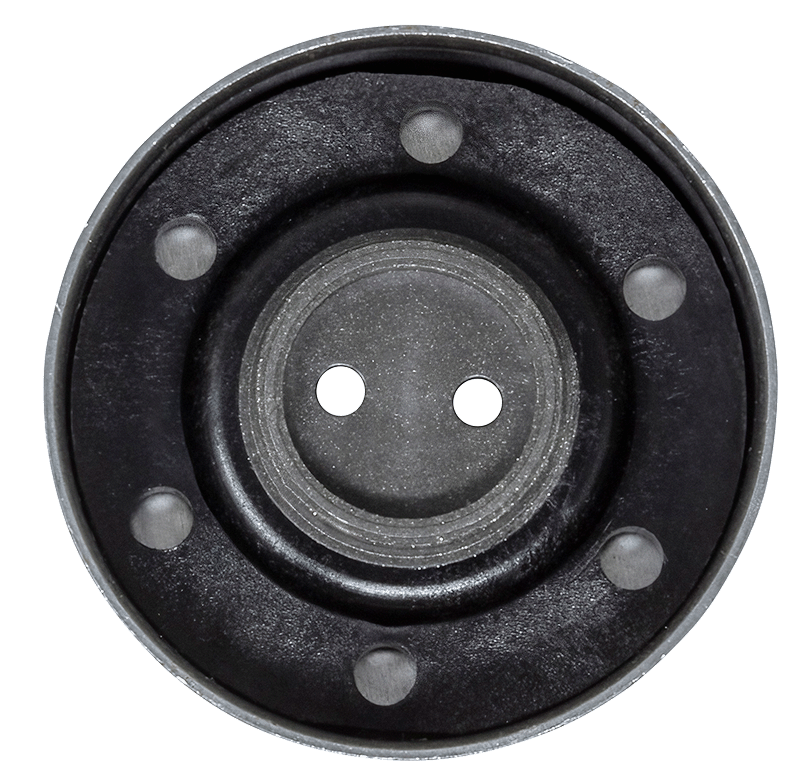

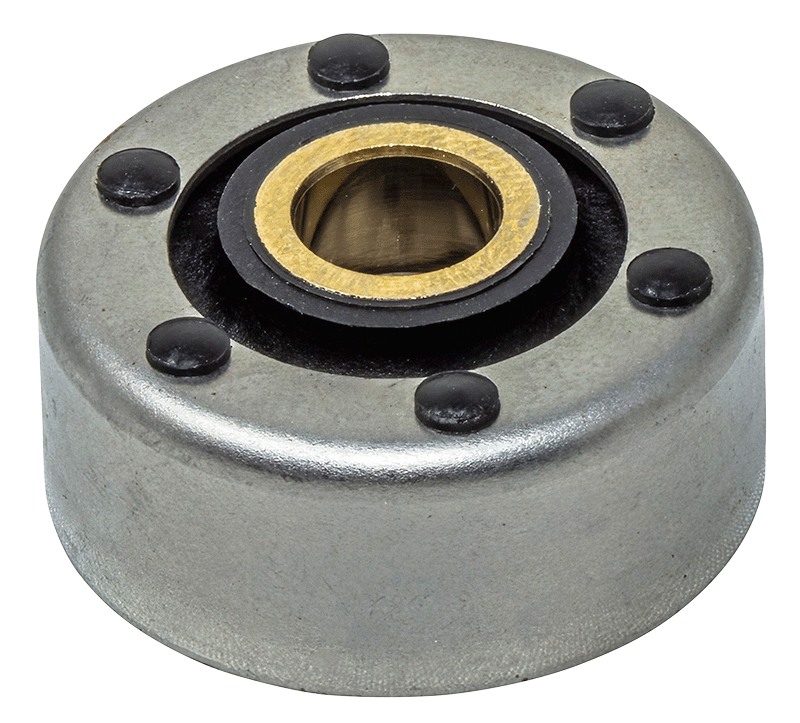

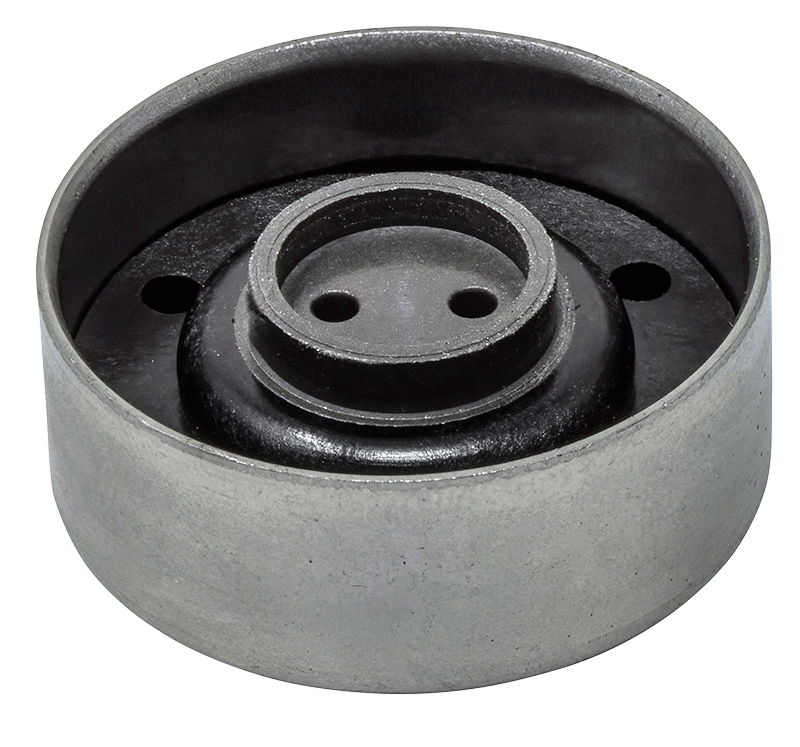

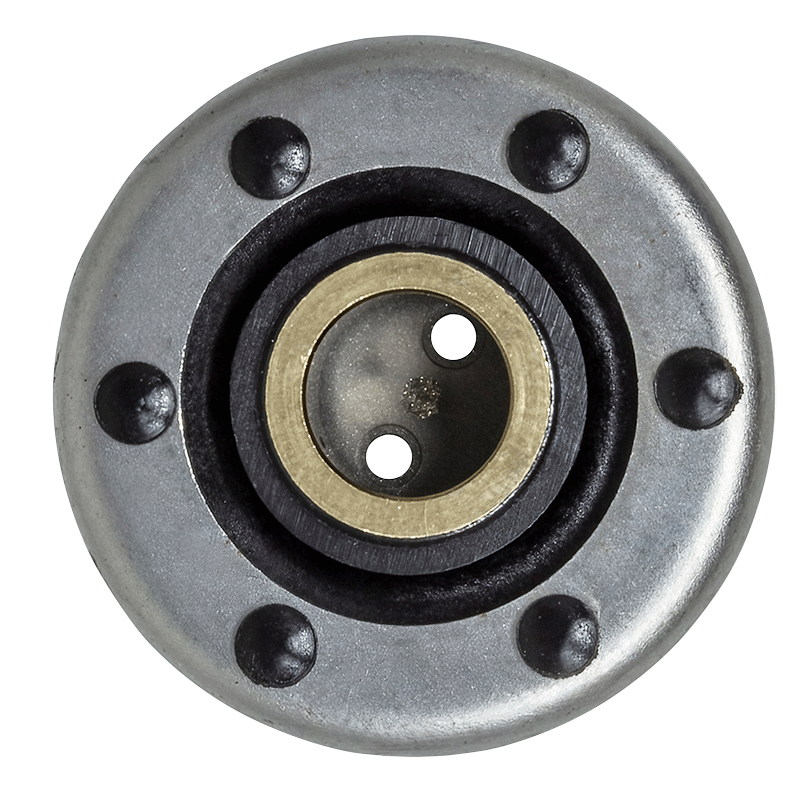

  • 浮遊磁界シールドが内蔵された磁石アッセンブリ

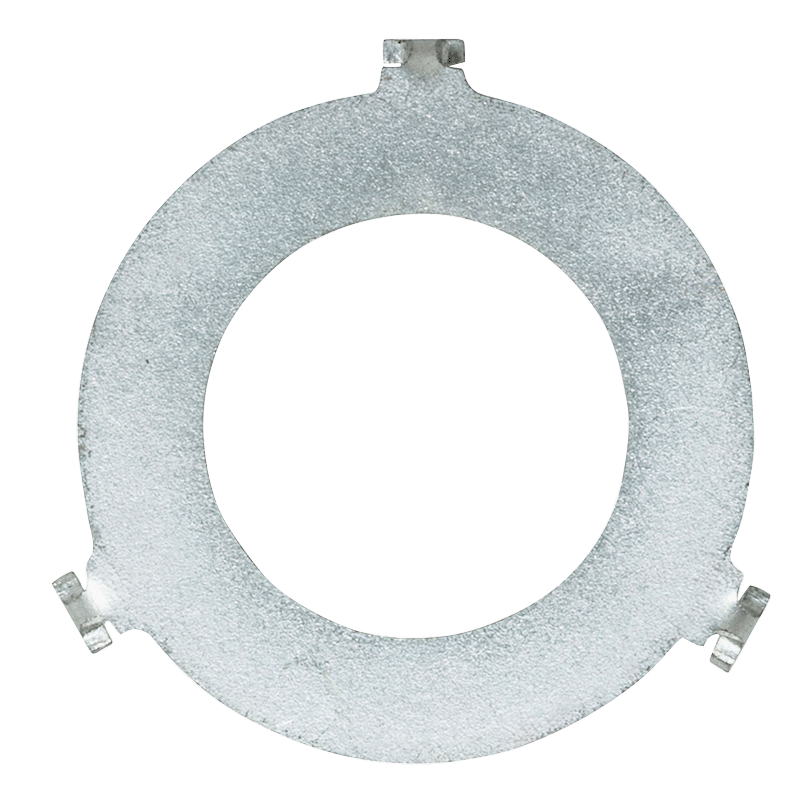

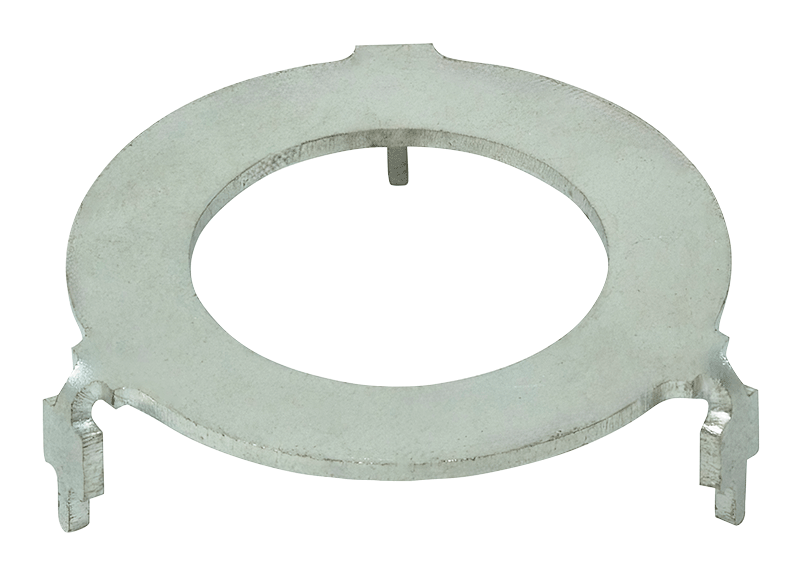

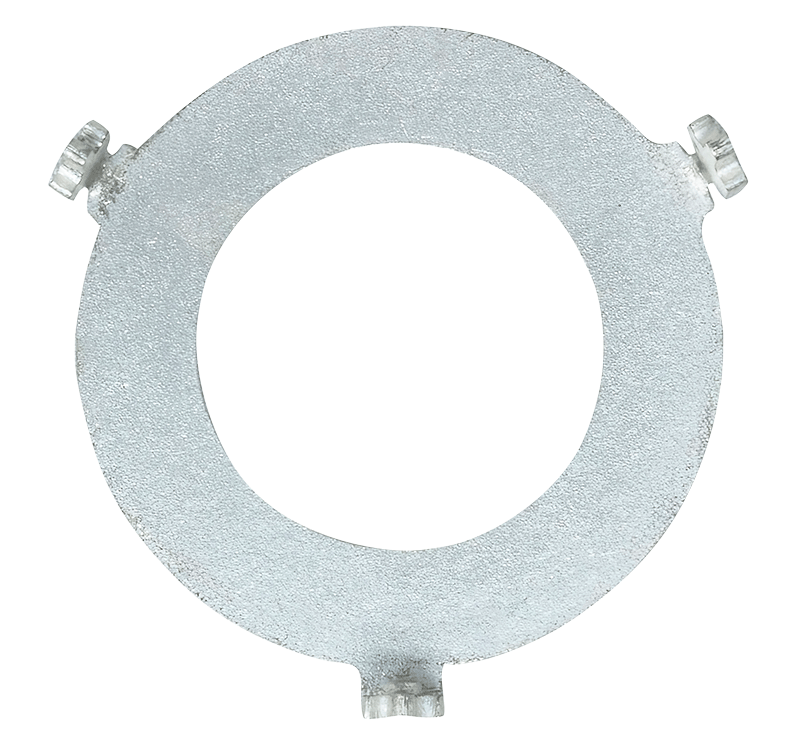

  • オプションのPCB取り付け型浮遊磁界シールド
  • 5mTにおける浮遊磁界遮蔽効果
    • ADMAGB3476およびADMAGMECH04：約88%
    • ADMAGB3476のみ：約59%
  • 低角度ヒステリシス
  • 動作範囲：16mT～31mT
  • 温度範囲：-40°C～+125°C
  • 産業用および自動車用アプリケーション

磁石の推奨サプライヤは、Max Baermann GmbHです。
Max Baermann GmbH - Magnetherstellung in höchster Präzision

製品概要

ADMAGB3476およびADMAGMECH04は、ADMT4000の磁界ウィンドウ要件を維持するための堅牢なソリューションを提供します。内蔵のシールドにより浮遊磁界に対する保護機能が提供されるため、正確な測定が可能です。内蔵の磁気シールドが磁石とともに回転することで、角度ヒステリシスが低く抑えられます。サマリウム・コバルト（SmCo）から製造された磁石は、温度範囲全域でADMT4000の動作磁界ウィンドウを維持します。

アプリケーション

  • 電源がない状態でのADMT4000のマルチターン絶対位置検出
  • 非接触の位置測定
  • ブラシレスDCモータの制御とポジショニング
  • アクチュエータの制御とポジショニング
