TMCM-323

OBSOLETE PRODUCT

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

Highlights

  • Resolution option adepts encoder resolution to motor microstep resolution in fast hardware
  • Extends TMCM-301, TMCM-302 or TMCM-303 for position feedback
  • Encoder frequencies up to 4M count/s
  • Interface: SPI to host processor
  • N-channel event can snapshoot encoder counter
  • 24 bit encoder counter resolution
  • Encoder interface chip: TMC423
  • no additional software required

Encoders

  • Two or three channel encoders (differential or TTL/CMOS single ended)

Other

  • 68 pin connector (2 x 34 pins, 2mm pitch) carries all signals
  • RoHS compliant latest from 1 July 2006
  • Size: 80x50mm²

TMCM-323 is obsolete and not recommended for new designs.

The TMCM-323 is a triple axis encoder interface module. It extends the three-axis motion control modules for closed loop operation. With its very small size it is dedicated to embedded applications. The board can be connected to a baseboard or to customized electronics with a pin connector. The TMCM-323 interfaces the 3-axis TMCM modules TMCM-301, TMCM-302, TMCM-303/SG, TMCM-341, TMCM-342 and TMCM-343 via SPI. The TMCM-323 contains three real time counters for the incremental encoders so that the actual position data is available without software timing problems.

Applications

  • Encoder interface for three-axis motion control modules
  • Provides encoder interface for TMCM-301, TMCM-302 and TMCM-303
TMCM-323
OBSOLETE PRODUCT

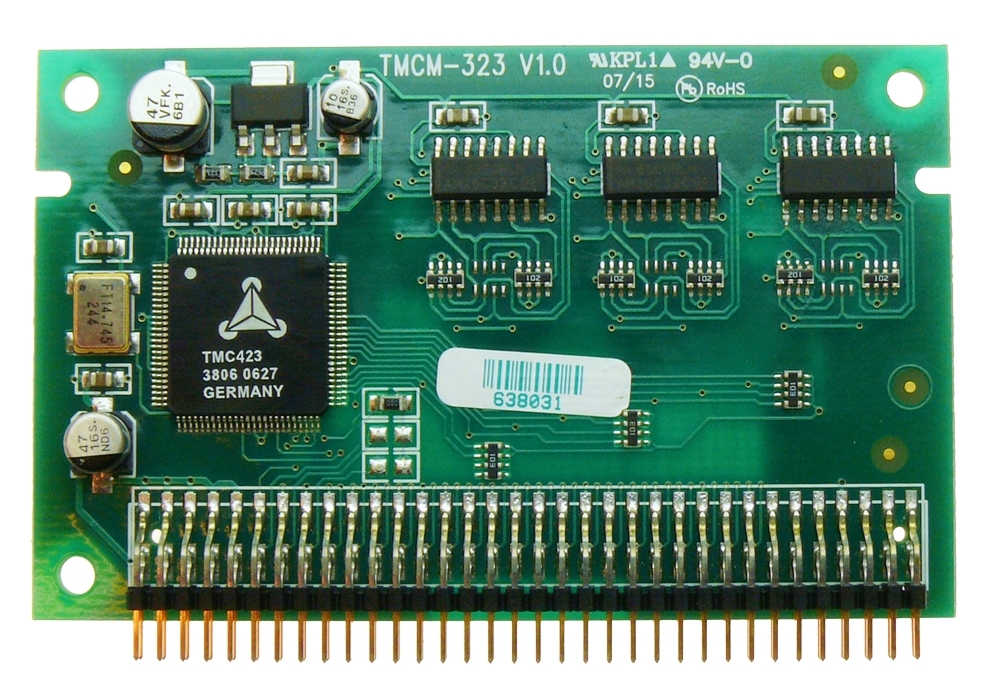

tmcm-323_white_300dpi tmcm-323
