TMC223

OBSOLETE PRODUCT

データシート (Rev. 1.06)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

Motor driver
  • Controls one stepper motor with four bit micro stepping
  • Programmable Coil current up to 800 mA / Supply voltage range operating range 8V to 29V
  • Fixed frequency PWM current control with automatic selection of fast and slow decay mode
  • Full step frequencies up to 1 kHz
  • High temperature, open circuit, short, over-current and under-voltage diagnostics
Motion Controller
  • Internal 16-bit wide position counter
  • Configurable speed and acceleration settings
  • Build-in ramp generator for autonomous positioning and speed control
  • On-the-fly alteration of target position
  • Reference switch input available for read out
Two wire serial interface
  • Transfer rates up to 350 kbps
  • Diagnostics and status information as well as motion parameters accessible
  • Field-programmable node addresses (32)
Sensorless Stall Detection
  • GetFullStatus1 & GetFullStatus2 with parameters concerning stall detection
  • SetStallParam to set stall detection parameters

The TMC223 is a combined micro-stepping stepper motor motion controller and driver with RAM and OTP memory and integrated sensorless stall detection. The RAM or OTP memory is used to store motor parameters and configuration settings. The TMC223 allows up to four bit of micro stepping and a coil current of up to 800 mA. After initialization it performs all time critical tasks autonomously based on target positions and velocity parameters. Communications to a host takes place via a two wire serial interface. Together with an inexpensive micro controller the TMC223 forms a complete motion control system. The TMC223 is fully upwards compatible to the TMC222.
TMC223
OBSOLETE PRODUCT

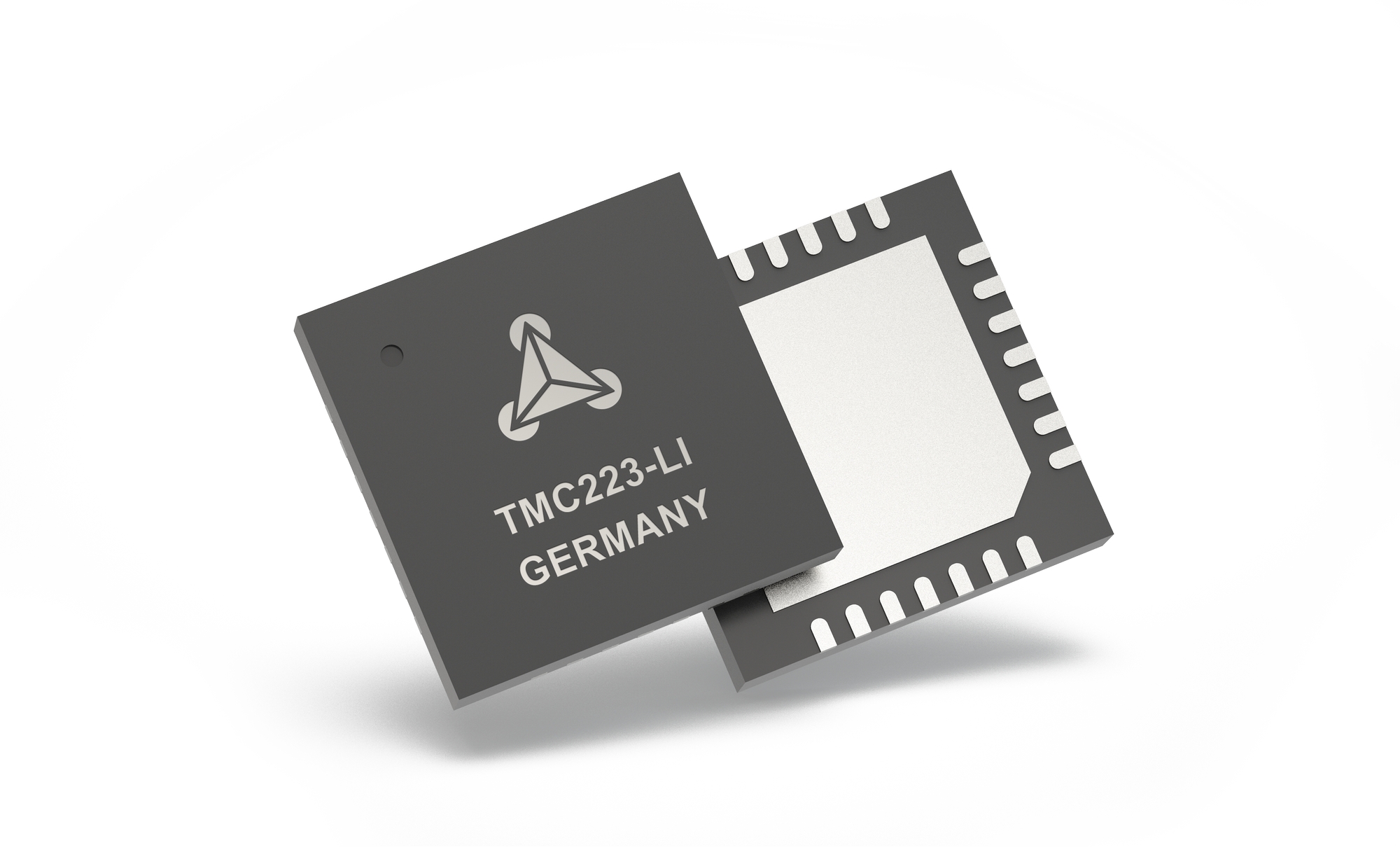

tmc223 tmc223-v2 tmc223-li
