MAX9892

シャントモード、オーディオクリック/ポップ除去回路

すべて表示 showmore-icon

ヘッドフォンおよびライン出力のクリックおよびポップを除去する小型実装面積で業界最新のIC

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$0.47
特長
  • 歪みなしのクリック/ポップ除去
  • 消費電流:1µA以下
  • 1.7V~3.6Vの単一電源動作
  • 小型パッケージ
    • 6ピンUCSP (1mm x 1.52mm x 0.6mm)
    • 6ピンµDFN (2mm x 2mm x 0.75mm)
製品概要
show more Icon

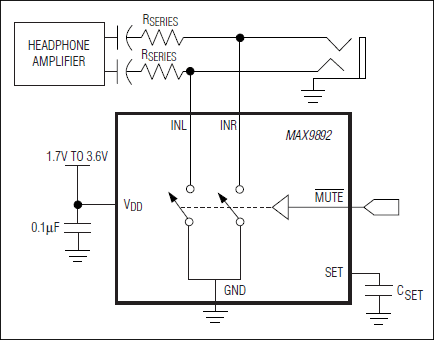

MAX9892はポータブルマルチメディア機器向けのオーディオクリック/ポップ除去回路です。1.7V~3.6Vの電源で動作するMAX9892は、既存システムのアンプ出力に接続し、起動時およびシャットダウン時にグランドへのローインピーダンス経路を作ります。入力のINLおよびINRはVDDから(VDD - 5.5V)までの電圧振幅に対応します。詳細についてはフルデータシートの「Setting the Supply Voltage (電源電圧の設定)」の項を参照してください。パワーアップおよびパワーダウン時のトランジェントはグランドに短絡され、クリックおよびポップノイズが可聴ノイズになるのを防止します。

MAX9892は2つのローインピーダンスアナログスイッチを備え、その開閉を行うアクティブローMUTEで制御されます。これらのスイッチは通常動作ではオープンで、出力信号に影響を与えません。アンプの起動時およびシャットダウン時に、MAX9892は出力をグランドに短絡するためにアクティブにして、クリックおよびポップによりヘッドフォンに電流が流れるのを防ぐことができます。

MAX9892は6ピンUCSP (1mm x 1.52mm x 0.6mm)および6ピンµDFN (2mm x 2mm x 0.75mm)パッケージで提供されています。MAX9892は-40℃~+85℃の温度範囲での動作が保証されています。

アプリケーション

  • モバイルインターネットデバイス
  • 携帯電話
  • ノートブックコンピュータ
  • ポータブルゲーム用コンソール
  • ポータブルメディアプレーヤー
  • スマートフォン

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$0.47

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX9892ELT+
  • HTML
  • HTML
MAX9892ELT+T
  • HTML
  • HTML
MAX9892ERT+
  • HTML
  • HTML
MAX9892ERT+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 19, 2016

- 1594_AMENDED

ASSEMBLY

MAX9892ERT+T

製造中

12 8, 2015

- 1594_PRE-PCN

WAFER FAB

MAX9892ERT+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

MAX9892ERT+T

製造中

12 8, 2015

- 1594_PRE-PCN

arrow down

WAFER FAB

MAX9892ERT+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX9892EVKIT

MAX9892の評価キット

zoom

MAX9892EVKIT

MAX9892の評価キット

MAX9892の評価キット

機能と利点

  • 2.7V~5.5V DCの単一電源動作(オンボードヘッドフォンアンプ)
  • 1.7V~5.5V DCの単一電源動作(外部ヘッドフォンアンプ)
  • 実証済みオーディオPCBレイアウト
  • オンボードのヘッドフォンアンプMAX4338
  • RCAオーディオ入力ジャック
  • ヘッドフォン出力ジャック
  • オーディオ入出力信号用PCBパッド
  • 6ピンUCSP™ (2 x 3アレイ)パッケージでMAX9892ERT+を評価
  • 鉛(Pb)フリーおよびRoHS準拠
  • 完全実装および試験済み

製品の詳細

MAX9892の評価キット(EVキット)は、MAX9892 ICを評価するための実装および試験済みPCBです。MAX9892は、オーディオのクリック/ポップノイズ除去ICです。このEVキット回路は、MAX9892の性能を検証するために、オンボードのヘッドフォンアンプMAX4338、2つのRCAオーディオ入力ジャック、およびヘッドフォンジャックを備えています。このEVキットは2.7V~5.5VのDC電源で動作します。

MAX9892のEVキットは、EVキットに接続された外付けヘッドフォンアンプの可聴クリック/ポップノイズの除去も行います。MAX9892のEVキットは、外部ヘッドフォンアンプを使用する場合には、より低い1.7V~5.5V DCの入力電圧範囲で動作することができます。

アプリケーション

  • モバイルインターネットデバイス
  • 携帯電話
  • ノートブックコンピュータ
  • ポータブルゲーム用コンソール
  • ポータブルメディアプレーヤー
  • スマートフォン
