MAX9890

オーディオクリックノイズ抑制回路

すべて表示 showmore-icon

業界初、高集積オーディオクリック/ポップノイズ抑制器

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$0.87
特長
  • 36dBのクリック/ポップノイズ抑制
  • 単一電源動作:2.7V~5.5V
  • クリックレス/ポップレスの起動/電源投入およびシャットダウン/電源切断
  • 低電力シャットダウンモード:0.001µA
  • 32Ω負荷で0.003%以下のTHD+Nを実現
  • ESD保護出力:±8kV (ヒューマンボディモデル)
  • 回路には1個の0.1µFコンデンサのみが必要
  • 低消費電流:14µA
  • 小型パッケージ
    • 9ピンUCSP (1.5mm x 1.5mm x 0.6mm)
    • 8ピンTDFN (3mm x 3mm x 0.8mm)
製品概要
show more Icon

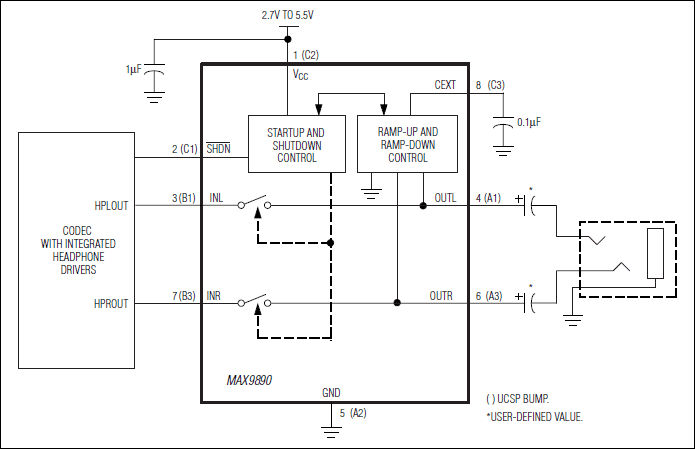

MAX9890は、クリックレス/ポップレスの起動/パワーアップまたはシャットダウン/パワーダウンができないヘッドフォンアンプを内蔵するCODECなどのデバイスにクリック/ポップノイズ抑制機能を提供します。このデバイスは、出力結合コンデンサへのDCバイアス電圧の立上げ、およびオーディオ信号の印加を制御し、ヘッドフォンの可聴トランジェントをなくします。MAX9890Aは、最大100µFの結合コンデンサ用の200ms起動時間を、MAX9890Bは、100µF以上の結合コンデンサ用の330ms起動時間を可能とします。

MAX9890は14µAの消費電流と0.001µAのシャットダウン電流でありながら、32Ωの場合、0.003%以下のTHD+Nを実現します。出力部のESD (ヒューマンボディモデル)保護回路によって、MAX9890および信号チェーンにつながるデバイスが最大±8kVのESD放電から保護されます。

MAX9890は、小型(1.5mm x 1.5mm x 0.6mm)、9ピンチップスケールパッケージ(UCSP)、および8ピンTDFNパッケージ(3mm x 3mm x 0.8mm)で提供され、-40℃~+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • 携帯電話
  • ハイエンドノートブック用オーディオ
  • PDA
  • ポータブルDVDプレーヤー
  • ポータブルMP3プレーヤ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$0.87

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX9890BEBL+
  • HTML
  • HTML
MAX9890BEBL+T
  • HTML
  • HTML
MAX9890BETA+
  • HTML
  • HTML
MAX9890BETA+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 19, 2016

- 1594_AMENDED

ASSEMBLY

MAX9890BEBL+T

製造中

12 8, 2015

- 1594_PRE-PCN

WAFER FAB

MAX9890BEBL+T

製造中

6 20, 2016

- 1612

ASSEMBLY

MAX9890BETA+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

MAX9890BEBL+T

製造中

12 8, 2015

- 1594_PRE-PCN

arrow down

WAFER FAB

MAX9890BEBL+T

製造中

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX9890BETA+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX9890EVKIT

MAX9890の評価キット

zoom

MAX9890EVKIT

MAX9890の評価キット

MAX9890の評価キット

機能と利点

  • 単一電源動作:2.7V~5.5V
  • 3.5mmステレオ入力および出力ジャック
  • 鉛フリーおよびRoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX9890の評価キット(EVキット)は、ステレオクリック/ポップノイズ抑制回路のMAX9890を評価するための実証済み設計を提供します。

MAX9890のEVキットのプリント基板(PCB)には、MAX9890AETA+ (200msのスイッチターンオン時間)が実装されて出荷されます。330msのスイッチターンオン時間バージョンを評価するには、MAX9890BETA+の無料サンプルをご請求ください。

アプリケーション

  • 携帯電話
  • ハイエンドノートブック用オーディオ
  • PDA
  • ポータブルDVDプレーヤー
  • ポータブルMP3プレーヤ
