MAX9679B

12チャネル、10ビットプログラマブルガンマおよびVCOMリファレンス電圧

すべて表示 showmore-icon

ガンマ補正用プログラマブルリファレンス電圧の完全ソリューションを提供

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 10ビット分解能、12チャネルの設定可能なガンマ電圧
  • 10ビット分解能、設定可能なVCOM電圧
  • DAC用の設定可能なリファレンス
  • ガンマおよびVCOMコード格納用のマルチタイムプログラマブルメモリ
  • 2つのガンマ曲線およびVCOM電圧の間で切替え
  • AVDD1、AVDD2、およびAVDD_AMP電源によって熱を低減
  • I²Cインタフェース(1MHzファーストモードプラス)
製品概要
show more Icon

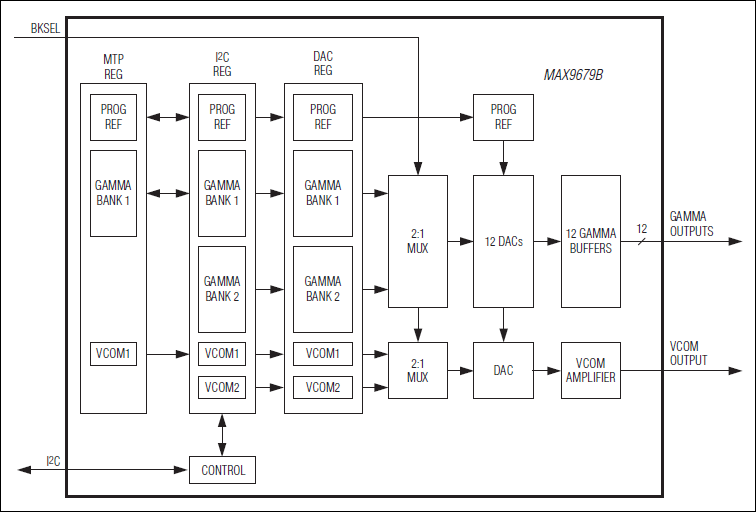

MAX9679Bは、TFT LCDガンマ補正用の複数の設定が可能なリファレンス電圧、およびVCOM調整用の設定可能な1つのリファレンス電圧を提供します。すべてのガンマおよびVCOMリファレンス電圧は、10ビットデジタル-アナログコンバータ(DAC)および大電流バッファを備えており、重要なレベルやパターンを表示する場合にも出力電圧の回復時間を短縮します。設定可能な内部リファレンスは、DACのフルスケール電圧を設定します。

2セットの独立したガンマ曲線およびVCOMコードは、ICの揮発性メモリに格納することができます。BKSEL信号が2セットの間でいずれかを選択します。

このICは、チップ上にガンマおよびVCOMコードを格納するためのマルチタイムプログラマブル(MTP)メモリを内蔵しているため、外付けEEPROMが不要です。

アプリケーション

  • TFT LCD
