MAX9595

デュアルSCARTコネクタ用、オーディオ/ビデオスイッチ

セットトップボックスおよびA/Vレシーバアプリケーション用、ビデオフィルタ内蔵デュアルSCARTスイッチ

Viewing:

製品情報

ビデオ出力は2V_P-Pで150Ωを駆動
オーディオ出力は3V_RMSで10kΩを駆動
クリックレス、ポップレスのオーディオ利得制御および切替え
割込み出力が低速切替え入力の変化を検出
内蔵クランプおよびバイアスを備えるAC結合のビデオ入力
DC結合されたビデオ出力
Y/C入力から内部生成されるコンポジットビデオ信号
内蔵ビデオ再生フィルタは27MHzで-40dBを提供
シングルエンドオーディオ入力
双方向I/O用の赤/色度スイッチ
+5dB～+7dBの範囲でI²CプログラマブルのRGB利得
+6dB～-56dBの範囲でI²Cプログラマブルのオーディオ利得制御
EN50049-1、IEC 933-1、Canal+、およびBSkyB要件に適合

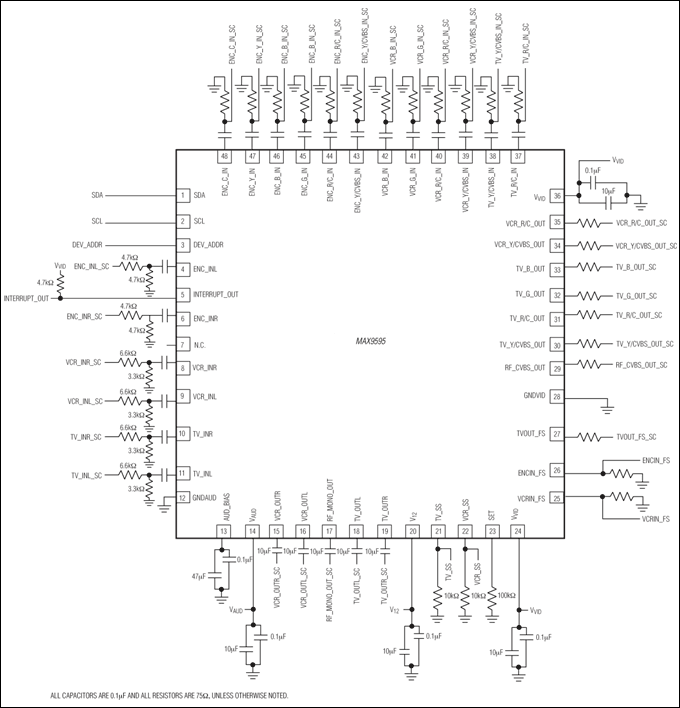

デュアルSCARTスイッチマトリックスのMAX9595は、I²C制御の下でMPEGエンコーダと2つの外付けSCARTコネクタ間でオーディオ/ビデオ信号を配信し、EN50049-1、IEC 933-1、Canal+、およびBskyB規格の要件に適合します。

ビデオ/オーディオチャネルは、入力ソース選択マルチプレクサ、入力バッファ、および出力バッファを備え、すべての入力を選択した出力に配信することができます。

MAX9595は、赤、緑、および青のコンポーネントビデオ信号に対して1dBステップで+5dB～+7dBの範囲でプログラマブルな利得制御を行います。その他のすべてのビデオ出力は、+6dBの固定利得を備えています。その他の機能には、コンポジットビデオ信号(CVBS)を生成し、RF変調出力を供給する内蔵の輝度/色度(Y/C)ミキサと、100kHzから5.5MHzまで-1dBと+1dB間のパスバンドリップルを備えた内蔵のビデオ再生ローパスフィルタなどがあります。MAX9595のTVオーディオチャネルは、クリックレススイッチングおよび2dBステップの-56dB～+6dBの範囲でプログラマブルなボリューム制御を備えています。またVCRオーディオ出力は、-6dB、0dB、または+6dBにプログラマブルな利得も備えています。このデバイスは、左右のステレオ入力からモノラルオーディオも生成します。すべてのオーディオドライバは、最小で3.0V_RMSの出力を供給します。

MAX9595は標準の5Vおよび12Vの電源で動作し、低速および高速スイッチング信号をサポートします。I²Cインタフェースが、利得およびボリューム調整を設定し、配信用の入力ソースを選択します。

MAX9595は小型48ピンTQFNパッケージで提供され、0℃～+70℃の民生用温度範囲での動作が保証されています。
