MAX9546

差動ビデオインタフェースチップセット

障害検出、ロスオブシグナル検出、および±15kV ESD保護付き、差動ビデオインタフェースチップセット

Viewing:

製品情報

障害検出(MAX9546)
ロスオブシグナル検出(MAX9547)
信号ソースと負荷間の±2Vグランドレベルシフトに対する耐性
ESD保護：±15kV (ヒューマンボディモデル)
±8kV IEC 1000-4-2、接触放電
±15kV IEC 1000-4-2、エアギャップ放電
6dBの利得をプリセット(MAX9546)
可変レシーバ利得(MAX9547)
単一電源動作：7.5V～10V

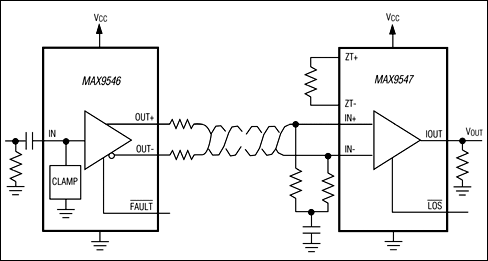

差動インタフェースチップセットのMAX9546/MAX9547は転送用にシングルエンド電圧を差動電圧に変換して、その後シングルエンド電圧に戻します。これらのデバイスは、安価で入手の容易な差動シールド付き(ScTP)または非シールド(UTP)ツイストペアによって高価で重いシングルエンド同軸ケーブルを不要にします。MAX9546の障害検出とMAX9547のロスオブシグナル検出によって、製造段階における障害の識別や修理施設での機器のトラブルシューティングなどの予防的で迅速な診断が実現します。MAX9546/MAX9547は、劣悪な環境を通してCVBS/FBASアナログビデオ信号(PALまたはNTSC)を転送するための低コストで簡便なソリューションです。

MAX9546のドライバはシングルエンド入力を固定利得が6dBの差動出力に変換し、逆終端、DC結合差動ビデオ出力をユニティゲインで駆動します。このDC接続によって、差動出力における短絡状態を検出することができます。アクティブローFAULT出力は、ハイバッテリ状態(V_BAT = +16V)またはグランドへの短絡など短絡状態を示します。

MAX9547のレシーバは、MAX9546からの差動信号をシングルエンド信号に変換します。MAX9546の出力と同様に、MAX9547の入力はハイバッテリ状態またはグランドへの短絡に対する耐性を備えています。MAX9547のレシーバのロスオブシグナル出力(アクティブローLOS)はHシンクを検出することによって動作するため、単色およびカラービデオ信号の両方に対応することができます。MAX9547の利得は、ZT+とZT-間の外部インピーダンスによって設定されます。

MAX9546/MAX9547は、7.5V～10Vの単一電源で動作します。両デバイスとも、±15kV ESDヒューマンボディモデル(HBM)保護を備えています。MAX9546/MAX9547は放熱特性の高い8ピンSOパッケージで提供され、拡張温度範囲(-40℃～+85℃)での動作が保証されています。
