MAX9387

シングル/デュアル出力バッファ付き、差動5:1または4:1、ECL/PECLマルチプレクサ

業界初、2.5GHz LVECL/LVPECLマルチプレクサ

データシート (Rev. 1)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 伝搬遅延：318ps (typ)
  • トグル周波数：2.7GHz以上
  • ランダムジッタ：0.3ps(RMS)
  • 出力間のスキュー：14ps以下(max) (+25℃時) (MAX9387)
  • 差動LVECL/ECLの電源電圧：-2.375V～-5.5V
  • 差動LVPECL/PECLの電源電圧：+2.375V～+5.5V
  • 入力のオープン時に出力をローに設定
  • デュアル出力バッファ(MAX9387)
  • MC100EP57とピンコンパチブル(MAX9388EUP)
  • ESD保護：2kV以上(ヒューマンボディモデル)

MAX9386/MAX9387/MAX9388は、出力バッファ付きの完全差動、高速、低ジッタECL/PECLマルチプレクサです。これらのデバイスはクロック/データ分配アプリケーション用に設計され、超低伝搬遅延(318ps、typ)と出力間の低スキュー(3.9ps、typ)が特長です。MAX9386は、シングル出力バッファ付き5:1マルチプレクサです。MAX9387はデュアル出力バッファ付5:1マルチプレクサで、冗長システム用です。MAX9388はシングル出力バッファ付4:1マルチプレクサで、MC100EP57とピンコンパチブルです。

3個のシングルエンド選択入力、SEL0、SEL1、およびSEL2により、MAX9386/MAX9387のマルチプレクサ機能が制御されます。MAX9388は、2個の選択入力、SEL0およびSEL1を備えています。マルチプレクサの選択入力はECL/PECLロジック対応で、内蔵出力VBB、公称VCC - 1.425Vを内部リファレンスにします。この選択入力は、VCCおよびVEE間の信号を受け入れます。VEEへの内蔵プルダウンによって、選択入力がオープンの場合は、ローデフォルト状態になります。

コンプリメンタリ入力の一方の入力を内蔵リファレンス出力VBBに接続して、差動入力D_、/D_がシングルエンド信号を受け入れるように設定することができます。入力がオープン状態になると、出力をローデフォルトにするバイアスおよびクランプ回路をすべての差動入力は装備しています。MAX9386/MAX9387/MAX9388は、2.375V～5.5Vの広電源電圧範囲|VCC - VEE|で動作します。MAX9386/MAX9388は、20ピンTSSOPおよびQSOPパッケージで提供されます。MAX9387は、24ピンTSSOPおよびQSOPパッケージで提供されます。

アプリケーション

  • 電話局バックプレーンクロック分配
  • DSLAM/DLC
  • 高速テレコムおよびデータ通信アプリケーション
MAX9387
シングル/デュアル出力バッファ付き、差動5:1または4:1、ECL/PECLマルチプレクサ

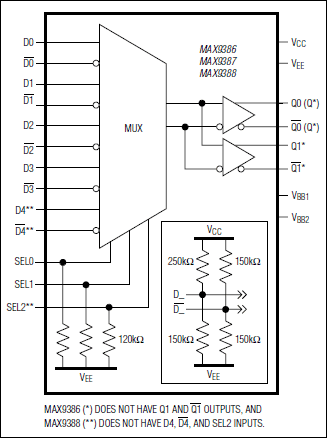

MAX9386、MAX9387、MAX9388：ファンクションブロックダイアグラム
