製品概要

機能と利点

  • シャント電流範囲:100µA~50mA
  • 低コスト
  • 3ピンSOT23パッケージ
  • 出力電圧の許容差:±1.5%
  • 3つのシャント電圧:5V、3.3V、3.0V
  • 高精度パワーオンリセットスレッショルド:
    • RESET (MAX6331)またはアクティブローRESET (MAX6330)
    • 出力で1.5%の許容差
  • リセットタイムアウト期間:140ms (外付け部品不要)

製品概要

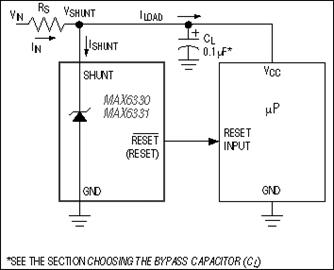

MAX6330/MAX6331は、3ピンSOT23パッケージに高精度シャントレギュレータおよびパワーオンリセット機能を組み込んだデバイスです。これらのデバイスは、高い電圧ソースから小型マイクロプロセッサ(µP)系システムを動作させるための方法を低価格で提供すると共に、パワーアップ、パワーダウンおよび低電圧状態からµPを保護します。

プッシュプル出力には、アクティブロー(MAX6330)およびアクティブハイ(MAX6331)の2種類があります。出力電圧の許容差は±1.5%です。MAX6330/MAX6331は、100µA~50mAの広いシャント電流範囲で動作し、非常に優れた耐過渡性を提供します。

3ピンSOT23パッケージは、複数IC/ディスクリート設計に比べ、ボード面積が大幅に削減でき、信頼性が向上します。これらのデバイスは2500個単位でご注文になれます。

アプリケーション

  • コントローラ
  • クリティカルなµPおよびµC電源監視
  • 家庭電化製品
  • インテリジェント機器
  • ポータブル/小型機器
