MAX6079

製造中

セラミックパッケージの低ノイズ高精度電圧リファレンス

セラミックパッケージのリファレンス、時間、温度、および湿度にわたって最小のドリフトを提供

データシート (Rev. 1) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$4.61
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 8ピンセラミックパッケージによってシステム基板スペースを削減
  • 密封型セラミックパッケージによって時間、湿度、および温度に対し安定した結果を提供
  • 全温度および時間にわたる安定性能によってシステム精度を向上
    • 高い初期精度：±0.08%
    • 低温度ドリフト：1.5ppm/℃ (typ)、6ppm/℃ (max)
    • 低ノイズ：4.8µVP-P (0.1Hz～10Hz、2.5V時)
    • 低ドロップアウト電圧：200mV
    • 優れたリップル除去：85dB
  • 160µAの低消費電流によって消費電力を削減
  • フィルタオプションによる高周波ノイズの低減
MAX6079
セラミックパッケージの低ノイズ高精度電圧リファレンス
MAX6079：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

デザイン・ノート 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

SPICEモデル 1

評価用キット

eval board
schematic 1
MAX6079EVKIT

MAX6079の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 高精度電流ソース用に設定可能
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX6079の評価キット(EVキット)は、セラミックパッケージの低ノイズ高精度電圧リファレンスのMAX6079を評価するための実証済みデザインを提供します。出力電圧は2.5Vに設定されています。

このEVキットには、8ピンセラミックリードレスチップキャリア(LCC)パッケージのMAX6079ALA25+が実装されています。

アプリケーション

  • 高精度産業用およびプロセス制御
  • 高分解能ADCおよびDAC
  • 高精度電流源
  • 高精度計測器
MAX6079EVKIT
MAX6079の評価キット

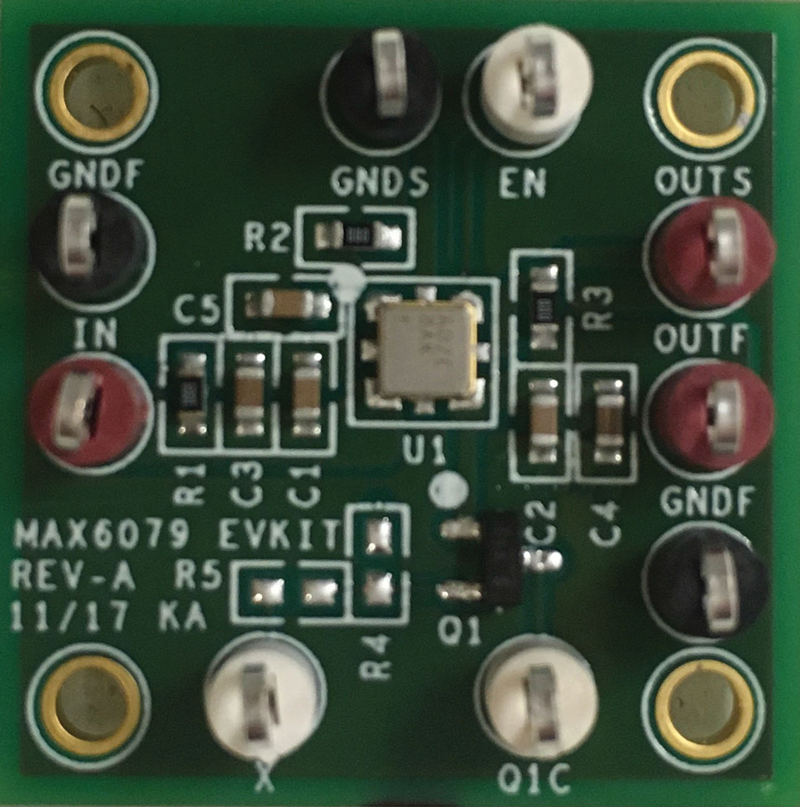

MAX6079EVKIT：ボード写真
