MAX4999

USB 2.0ハイスピード差動8:1マルチプレクサ

すべて表示 showmore-icon

業界初、USB 2.0ハイスピードデータレートに対応する8:1 USBマルチプレクサで超高速切替えが可能

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.45
特長
  • 柔軟性と性能が向上
    • USB 2.0規格に対応したマルチプレクサ
    • -3dB帯域幅:1200MHz (typ)
  • 低オン抵抗とパワーマネージメント機能によってシステム損失を最小化
    • オン抵抗(RON):6.5Ω (typ)
    • 単一電源電圧:+3.0V~+3.6V
    • イネーブル入力によって全チャネルをハイインピーダンス状態にすることが可能(スタンバイモード)
    • スタンバイモード時の低動作電流(1µA)と超低自己消費電流(30nA)
  • 部品数と設計の複雑さを低減
    • 低スレッショルドによって1.8V低電圧システムでトランスレータが不要
  • 基板スペースの削減
    • 32ピンTQFN パッケージ(5mm x 5mm)
製品概要
show more Icon

差動ハイスピードUSBアナログマルチプレクサのMAX4999は、低オン容量(CON)スイッチを備えており、USBサーバ/大容量ストレージ市場に最適なソリューションです。MAX4999は、最大480Mbpsのデータレートに対応可能なUSB 2.0ロー/フル/ハイスピードアプリケーション用に設計されています。

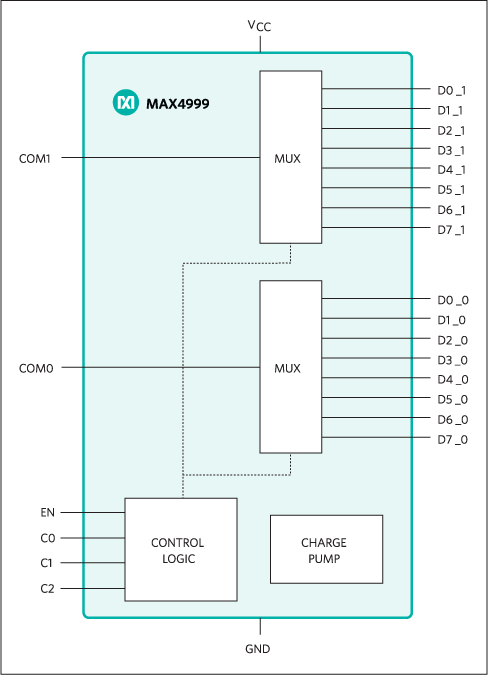

MAX4999は、差動8:1マルチプレクサです。MAX4999は、信号経路を制御する3つのデジタル入力を備えています。標準的なアプリケーションには、8つのUSBホストと1つのUSBデバイス間でのUSBコネクタのスイッチングがあります。

すべてのチャネルをディセーブルにし、デバイスをハイインピーダンス状態(スタンバイモード)に移行させ、チャージポンプを遮断して消費電力を最小限に抑える、イネーブル入力(EN)が提供されています。

MAX4999は、+3.0V~+3.6Vの電源電圧で動作し、-40℃~+85℃の拡張温度範囲での動作が保証されています。MAX4999は、5mm x 5mmの32ピンTQFNパッケージで提供されます。

アプリケーション

  • キーボード、ビデオ、マウス(KVM)
  • 大容量記憶装置
  • サーバ/RAID
  • ワークステーション
