MAX4906EF

高ESD保護付き、ハイ/フルスピードUSB 2.0スイッチ

すべて表示 showmore-icon

1個以上のUSB 2.0差動ペアにスイッチング機能が必要なポータブル低電力アプリケーション用に設計されたESD保護アナログスイッチ

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.42
特長
  • COM_における±15kV (ヒューマンボディモデル) ESD保護
  • +2.7V~+3.6Vの単一電源電圧での動作を完全保証
  • 低オン抵抗(RON):4Ω (typ)、7Ω (max)
  • -3dB帯域幅:500MHz (typ)
  • ビット間の小さいスキュー:20ps以下
  • チャージポンプノイズ = 90µV (typ)
  • チャージポンプイネーブル
  • 1.4V以上の場合は、ロジックレベルシフタは不要
  • 最大+5.5VまでのUSB電源レイルへの短絡から障害保護されたCOM_アナログ入力
  • スタンバイモードにおける低消費電流:3µA (max)
  • 2mm x 2mmの省スペース10ピンµDFNパッケージ

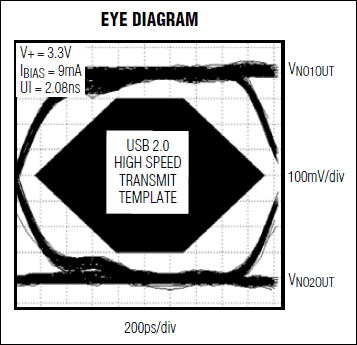

製品概要
show more Icon

MAX4906EFは、高性能スイッチングアプリケーションに不可欠な低オン容量(CON)と低オン抵抗(RON)を統合する静電気放電(ESD)保護アナログスイッチです。COM_入力は、ラッチアップまた損傷を伴わず±15kV ESDから保護されています。このデバイスは、480MbpsのUSB 2.0の高速アプリケーション用に設計されています。また、このスイッチは、USBのローおよびフルスピード信号ののすべての要件にも対応しています。

MAX4906EFは、2個の単極/双投(SPDT)スイッチを備えています。このデバイスは+2.7V~+3.6Vの単一電源での動作が完全保証され、すべてのアナログ入力(COM_、NC_、NO_)への+5.5Vの短絡から保護されています。この機能によって、MAX4906EFは+5.5Vのフォルト保護のUSB 2.0規格に完全準拠しています。このデバイスは低スレッショルド電圧と+1.4VのVIHを備え、低電圧ロジックで使用することができます。このデバイスは、ハイにされると、チャージポンプをオフにして、デバイスをスタンバイモードに設定するアクティブローQP入力を備えています。デバイスがスタンバイモードになると、自己消費電流は3µA (max)に低減し、スイッチは動作可能状態を維持します。

MAX4906EFは省スペースの2mm x 2mmのµDFNパッケージで提供され、-40℃~+85℃の温度範囲で動作します。

アプリケーション

  • バススイッチ
  • 携帯電話
  • デジタルスチルカメラ
  • イーサネットスイッチング
  • GPS
  • ノートブックコンピュータ
  • PDA
  • リレーの代替
  • 冗長保護用T3/E3スイッチ
  • USB切替
  • ビデオ切替
