MAX4889C
製造中2.5/5.0/8.0Gbps PCIeパッシブスイッチ
低い挿入損失および優れたリターンロス、Gen II切替えを可能にする、高速PCI Expressパッシブスイッチ
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$3.91
製品の詳細
- 単一電源電圧:+3.3V
- PCIe Gen I、Gen II、およびGen IIIデータレートに対応
- SAS I、SAS II、およびSAS 6.0Gbpsに対応(MAX4889C)
- 優れたリターンロス
- -22dB (typ)以上(4.0GHzにおいて)
- 優れたリターンロス
- -1.2dB (typ)以上(4.0GHzにおいて)
- 3.5mm x 9.0mmの小型42ピンTQFNパッケージ
- 業界標準のピン配置

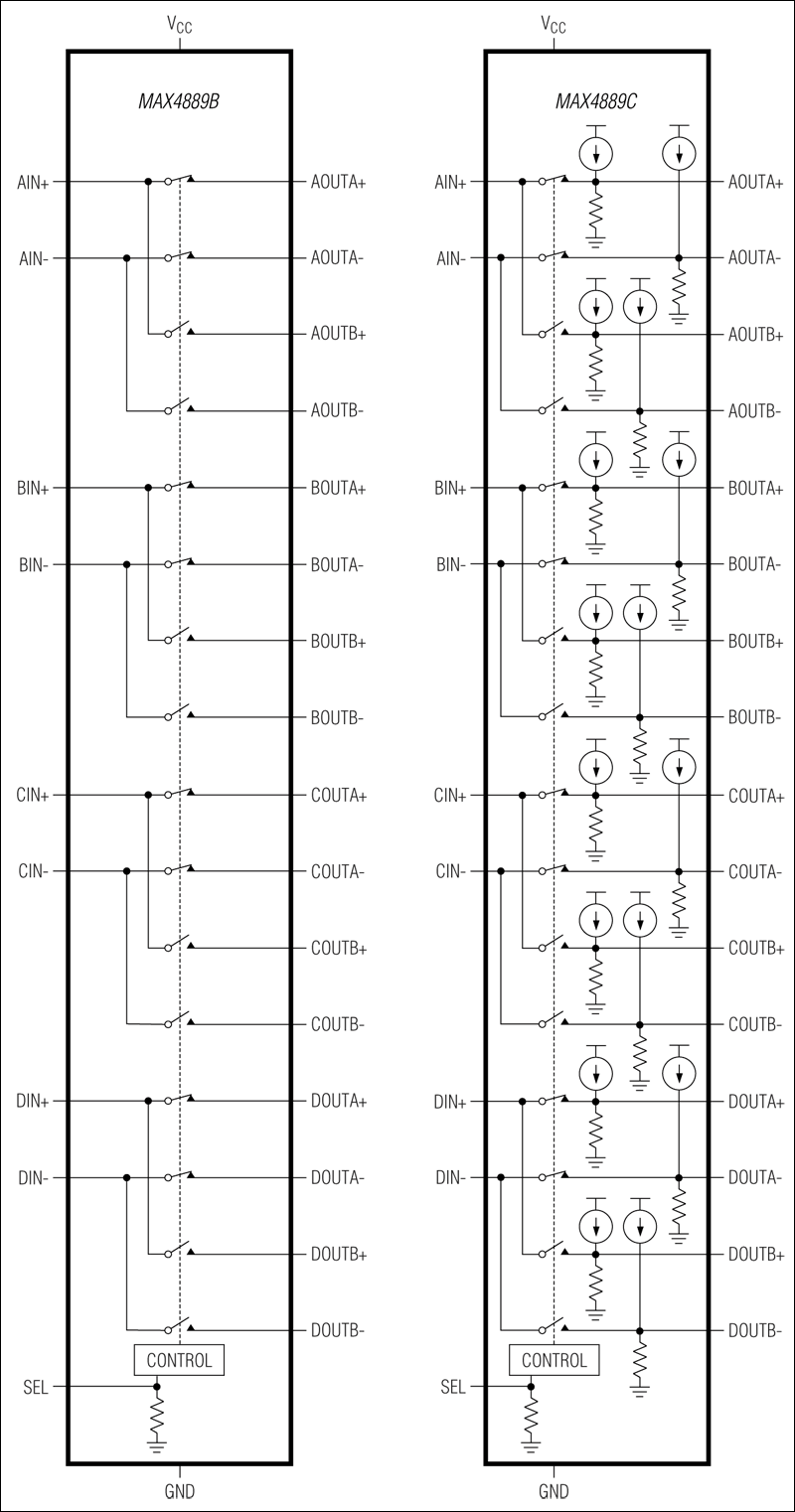

高速パッシブスイッチのMAX4889B/MAX4889Cは、デスクトップまたはノートブックPCにおいて、2つの可能な宛先の間でPCI Express® (PCIe)データの経路設定を行います。MAX4889B/MAX4889Cは、クワッド双極/双投(4 x DPDT)スイッチで、2つの宛先の間でのPCIeデータの4つのハーフレーンの切替えに最適です。MAX4889B/MAX4889Cは、複数の信号経路の切替えに1つのディジタル制御入力(SEL)を備えています。
MAX4889Cは、入力と出力がいずれも容量的に結合されているシステム(SASなど)用に設計されており、_OUT_端子に10µA (typ)ソース電流とGNDとの間に60kΩ (typ)内部バイアス抵抗を備えています。
MAX4889B/MAX4889Cは、+3.3V (typ)の単一電源での動作が完全保証されています。いずれのデバイスも、業界標準3.5mm x 9.0mmの42ピンTQFNパッケージで提供されます。これらのデバイスは、-40℃~+85℃の拡張温度範囲で動作します。
アプリケーション
- デスクトップPC
- ノートブックPC
- サーバ
- ビデオグラフィックスカード—SLI® (Scaled Link Interface)およびCrossFire™
ドキュメント
データシート 2
信頼性データ 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX4889CETO+ | 42-LFCSP-3.5X9X0.75 | ||
MAX4889CETO+T | 42-LFCSP-3.5X9X0.75 |
これは最新改訂バージョンのデータシートです。
