MAX4888C
製造中最大8.0Gbpsデュアルパッシブスイッチ
アプリケーション内の信号品質を維持しながら最高8.0Gbpsのマルチ高速インタフェースをサポート
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$3.91
Viewing:
製品の詳細
- 単一電源電圧:+3.3V
- PCIeのGen I、Gen II、およびGen IIIデータレートに対応
- 最大6.0GbpsのSAS/SATA信号に対応
- 他の高速インタフェース(XAUIなど)に対応
- 優れた帯域幅リターンロス
- 3.5mm x 5.5mmの小型28ピンTQFNパッケージ

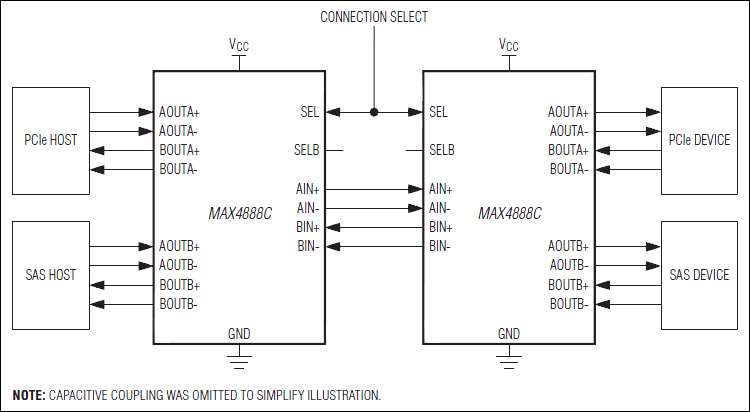

デュアル双極/双投(2 x DPDT)、高速パッシブスイッチのMAX4888B/MAX4888Cは、可能な2地点間でPCI Express® (PCIe)データの2つのハーフレーンのスイッチングに最適です。これらのデバイスは、信号経路を切り替えるためのデュアルデジタル制御入力を備えています。MAX4888Cは、入力と出力がいずれも容量的に結合されているシステム(SAS、SATA、XAUI、およびPCIeなど)用に設計されており、AOUT_およびBOUT_ピンに10µA (typ)ソース電流と、GNDとの間に60kΩ (typ)の内部バイアス抵抗を提供します。
これらのデバイスは、+3.3V (typ)の単一電源で動作するよう規定されています。いずれのデバイスも、業界標準3.5mm x 5.5mmの28ピンTQFNパッケージで提供されます。これらのデバイスは、-40℃~+85℃の拡張温度範囲で動作します。
アプリケーション
- デスクトップPC
- ノートブックPC
- サーバ
ドキュメント
データシート 1
デザイン・ノート 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX4888CETI+ | 28-LFCSP-3.5X5.5X0.75 | ||
MAX4888CETI+T | 28-LFCSP-3.5X5.5X0.75 |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
1 7, 2014 - 1363 ASSEMBLY |
||
MAX4888CETI+ | 製造中 | |
MAX4888CETI+T | 製造中 |
これは最新改訂バージョンのデータシートです。
