MAX4886

クワッド、高速HDMI/DVI 2:1デジタルビデオスイッチ

すべて表示 showmore-icon

HDMI/DVIデジタルビデオ切替え用に設計された高速アナログスイッチ

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.74
特長
  • 単一電源:+3.0V~+3.6V
  • 低オン抵抗(RON):8Ω (typ)
  • 低オン容量(CON):2.5pF (typ)
  • 低スキュー:20ps (typ)
  • 低消費電流:700µA
  • 超高帯域幅:2.6GHz (typ)
  • 超低挿入損失:0.6dB (typ)
  • MAX4929と対になる高周波デバイス
  • MAX4886とMAX4929によって、完全HDMI/DVI 2:1スイッチを構成
  • 3.5mm x 9.0mmの省スペース42ピンTQFNパッケージ
製品概要
show more Icon

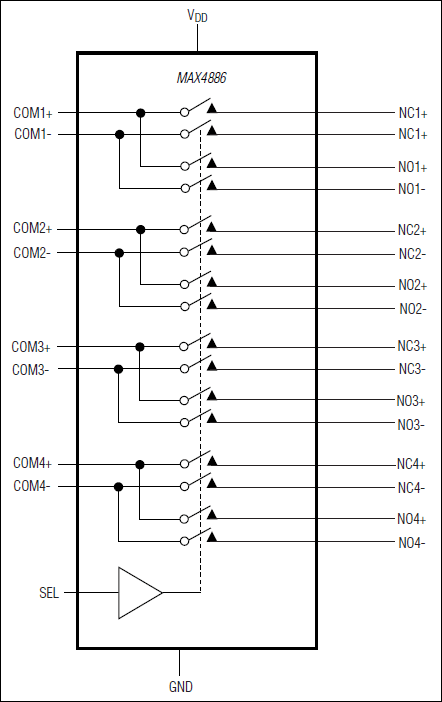

高速アナログスイッチのMAX4886はHDMI™/DVI™切替えアプリケーションに最適で、2:1または1:2の切替えが可能です。MAX4886は、RGBおよびクロック信号用に1:2または2:1スイッチの4つの差動ペアを備えています。MAX4886は1つのモニタを2つのディジタルビデオ信号のいずれか1つに接続するか、または1つのHDMI/DVIソースを2つの負荷(シンク)のいずれか1つに接続します。

差動スイッチのMAX4886セットは、ゲートオーバドライブ用の内蔵チャージポンプ付きのnFETアーキテクチャに基づいています。この先進アーキテクチャによって、ディジタル切替え用の優れたリターン損失要件に不可欠な超低容量とオン抵抗が得られます。効率的な内蔵チャージポンプ設計によって、消費電力重視のノートブック設計用の超低自己消費電流が得られます。

MAX4886は、RGBおよびCLKビデオ信号の配信用に8Ω (typ)のオン抵抗と2.5pFのオン容量のスイッチを装備しています。MAX4886は、MAX4929と対になる高周波デバイスです。これらの2つのデバイスを組み合わせると、フル2:1 HDMI/DVI切替え機能が実現します。

MAX4886は省スペース、3.5mm x 9.0mmの42ピンTQFNパッケージで提供され、-40℃~+85℃の拡張温度範囲で動作します。

アプリケーション

  • 1000 Base-BX、スイッチング
  • デジタルHDTVスイッチボックス/チューナ
  • デジタルビデオレコーダ
  • HDTVモニタ/レシーバ
  • LVDSスイッチング
  • マルチメディアオーディオ/ビデオスイッチャ
  • ノートブックコンピュータ
  • DVIインタフェース付きサーバ/ルータ
  • ビデオプロジェクタ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.74

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX4886ETO+
  • HTML
  • HTML
MAX4886ETO+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 16, 2024

- 2276C

WAFER FAB

MAX4886ETO+

製造中

MAX4886ETO+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 16, 2024

- 2276C

arrow down

WAFER FAB

MAX4886ETO+

製造中

MAX4886ETO+T

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

MAX4886EVKIT

MAX4886の評価キット

zoom

MAX4886EVKIT

MAX4886の評価キット

MAX4886の評価キット

機能と利点

  • HDMIソースからの自己給電
  • 5V電源(オプション)
  • 完全2:1 HDMIスイッチング回路
  • SMA入力/出力付きアイダイアグラム試験回路
  • HDMI入力/出力
  • 表面実装構造
  • 完全実装および試験済み

製品の詳細

MAX4886の評価キット(EVキット)は、標準的な2:1 HDMI™スイッチアプリケーション(上半分)、およびアイダイアグラム試験回路(下半分)の2つのサブ回路で構成された完全実装および試験済み表面実装型プリント基板(PCB)です。

MAX4886のHDMIアプリケーション回路は、低周波数信号用のMAX4929Eと組み合わせて、高速HDMI/DVI™ 2:1ディジタルビデオスイッチのMAX4886を評価し、完全2:1 HDMIアプリケーション回路を提供します。このEVキットは、5VのDC電源で動作し、3.3Vレギュレーションを搭載しています。また、HDMI入力/出力接続も備えており、HDMI対応デバイスと容易にインタフェースすることができます。HDMIアプリケーション回路のすべての信号トレースは、100Ωの差動の制御されたインピーダンストレースです。

MAX4886のEVキットの下部には、SMA接続と50Ωの制御されたインピーダンストレースを使用するアイダイアグラム評価のための別の試験回路も用意されています。

アプリケーション

  • 1000 Base-BX、スイッチング
  • デジタルHDTVスイッチボックス/チューナ
  • デジタルビデオレコーダ
  • HDTVモニタ/レシーバ
  • LVDSスイッチング
  • マルチメディアオーディオ/ビデオスイッチャ
  • ノートブックコンピュータ
  • DVIインタフェース付きサーバ/ルータ
  • ビデオプロジェクタ
