特長
- 低オン抵抗:2.5Ω、max
- チャネル間の保証RONマッチング:0.5Ω、max
- 指定信号範囲でのRON平坦性の保証:0.5Ω、max
- レイルトゥレイル信号処理
- ブレーク・ビフォ・メイクの保証(MAX4663)
- ESD耐圧:2000V、min (3015.7法)
- 単一電源動作:+4.5V~+36V
- デュアル電源動作:±4.5V~±20V
- TTL/CMOSコンパチブル制御入力
MAX4661/MAX4662/MAX4663は、2.5Ω (max)の低オン抵抗を特長とするクワッドアナログスイッチです。スイッチ間のオン抵抗は0.5Ω (max)にマッチングされ、指定された信号範囲では平坦(0.5Ω、max)になります。各スイッチはレイルトゥレイルのアナログ信号を処理でき、オフリーク電流はTA = +85℃で僅か5nA (max)です。これらのアナログスイッチは低歪のアプリケーションに理想的で、自動テスト機器または電流スイッチングの必要とされるアプリケーションにおいて、機械リレーよりも望ましいソリューションを提供します。また、消費電力、ボード面積が小さく、機械リレーよりも高い信頼性を誇ります。

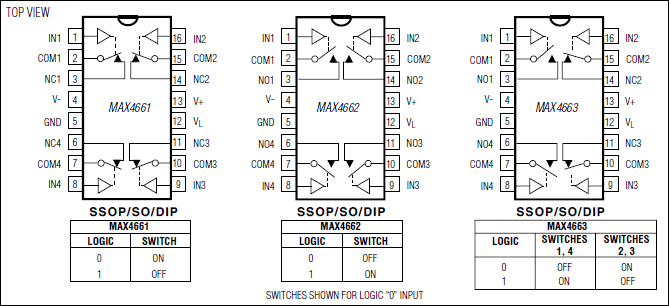

MAX4661には4つのノーマリクローズ(NC)スイッチがあり、MAX4662には4つのノーマリオープン(NO)スイッチがあります。MAX4663には2つのNCおよび2つのNOスイッチがあり、ブレーク・ビフォ・メイクのスイッチングを保証します。
これらの製品は、+4.5V~+36Vの単一電源または±4.5V~±20Vのデュアル電源で動作します。全電圧範囲にわたる操作を行う場合は、個別のロジック電源端子によりTTC/CMOSロジックコンパチビティリティが保証されます。
アプリケーション
- ADCシステム
- オーディオ信号ルーティング
- アビオニクス
- 通信システム
- データ収集
- PBX/PABXシステム
- リードリレーの代替
- サンプル/ホールド回路
- 試験装置
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX4661
資料
Filters
1つが該当
データシート
3
信頼性データ
1
159.74K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX4661CAE+ | 16-SSOP-5.3_MM |
|
|
MAX4661CAE+T | 16-SSOP-5.3_MM |
|
|
MAX4661CPE+ | Plastic Dual-In-Line, Narrow (0.3in) |
|
|
MAX4661CWE+ | Small-Outline IC, Wide (0.3in) |
|
|
MAX4661CWE+T | Small-Outline IC, Wide (0.3in) |
|
|
MAX4661EAE+ | 16-SSOP-5.3_MM |
|
|
MAX4661EAE+T | 16-SSOP-5.3_MM |
|
|
MAX4661EWE+ | Small-Outline IC, Wide (0.3in) |
|
|
MAX4661EWE+T | Small-Outline IC, Wide (0.3in) |
|
