MAX4653

製造中

低電圧、4Ω、クワッド、SPST CMOSアナログスイッチ

データシート (Rev. 2)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • オン抵抗
    • 5Vで4Ω max
    • 3Vで7Ω max
  • オン抵抗平坦性
    • 5Vで0.8Ω max
    • 3Vで2.5Ω max
  • オン抵抗マッチング
    • 0.2Ω max (+2.7V～+5.5V)
  • 単一電源動作：+1.8V～+5.5V
  • +1.8V動作
    • オン抵抗は全温度範囲で30Ω (typ)
    • tON = 20ns (typ)、tOFF = 12ns (typ)
  • TTL/CMOSロジックコンパチブル
  • クロストーク
    • -100dB (1MHz)
  • オフアイソレーション
    • -75dB (1MHz)
  • レイルトゥレイル信号範囲

MAX4651/MAX4652/MAX4653は、+5V単一電源動作時に4Ω (max)のオン抵抗(RON)を特長とするクワッドアナログスイッチです。スイッチ間のオン抵抗は0.2Ω (max)にマッチングされ、指定された信号範囲では平坦(0.8Ω max)になります。各スイッチはレイルトゥレイルのアナログ信号を処理でき、オフリーク電流は+25℃で0.1nA (max)です。これらのアナログスイッチは低歪みのアプリケーションに理想的で、自動テスト機器または電流スイッチングの必要とされるアプリケーションにおいて、機械リレーよりも望ましい解決法を提供します。また、消費電力、ボード面積が小さく、機械リレーよりも高い信頼性を誇っています。

MAX4651/MAX4652/MAX4653は+1.8V～+5.5V単一電源で動作するため、バッテリ駆動アプリケーションに最適です。

MAX4651には4つのノーマリクローズ(NC)スイッチがあり、MAX4652には4つのノーマリオープン(NO)スイッチがあります。MAX4653には2つのNOおよび2つのNCスイッチがあります。これらのデバイスは16ピンQFN、TSSOP、SOパッケージおよび20ピンQFNパッケージで提供されています。

アプリケーション

  • オーディオ/ビデオ信号ルーティング
  • バッテリ駆動アプリケーション
  • 通信システム
  • 低電圧データ収集
  • リレーの代替
  • サンプル/ホールド回路
MAX4653
低電圧、4Ω、クワッド、SPST CMOSアナログスイッチ

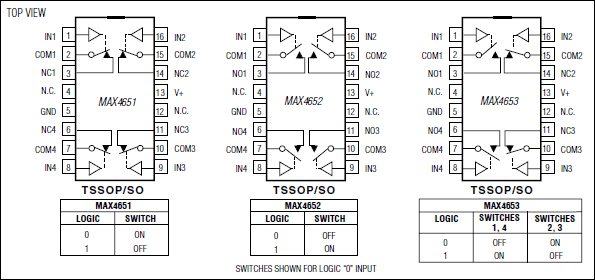

MAX4651、MAX4652、MAX4653：ピン配置
