MAX4639

製造中

3.5Ω、シングル8:1およびデュアル4:1、低電圧アナログマルチプレクサ

超低オン抵抗8:1およびデュアル4:1マルチプレクサ

データシート (Rev. 3)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 保証オン抵抗：
    • 3.5Ω (+5Vまたは±2.5V電源)
    • 6Ω (+3V電源)
  • チャネル間のRONマッチング：0.4Ωを保証
  • 全信号範囲のRON平坦性：1Ωを保証
  • 保証低リーク電流：
    • 0.25nA (+25℃)
  • スイッチング時間：tON =18ns、tOFF = 7ns
  • +1.8V～+5.5V単一電源
  • ±2.5Vデュアル電源
  • レイルトゥレイル信号に対応
  • TTL/CMOSロジックコンパチブル
  • クロストーク：-80dB (1MHz)
  • オフアイソレーション：-60dB (10MHz)

MAX4638/MAX4639は、シングル8:1およびデュアル4:1 CMOSアナログマルチプレクサ/デマルチプレクサです。各マルチプレクサは+1.8V～+5V単一電源または±2.5Vデュアル電源で動作します。これらのデバイスは+5V単一電源動作時のオン抵抗(RON)が3.5Ωで、オフアイソレーションが-75dB、出力から各オフチャネルへのクロストークが-85dBです。スイッチング時間はtONが18ns、tOFFが7nsとなっています。これらの製品は-3dB帯域幅が85MHzで、+25℃におけるリーク電流0.25nAを保証しています。

動作範囲が+1.8V～+5.5Vであるため、MAX4638/MAX4639はバッテリ駆動、ポータブル機器に最適です。全てのチャネルにおいてブレーク・ビフォ・メークスイッチングを保証しています。これらの製品は双方向性動作を特長とし、レイルトゥレイルアナログ信号に対応しています。全ての制御入力はTTL/CMOSロジックコンパチブルです。デコーディングは標準BCDフォーマットで行われ、デバイスのカスケード接続が簡単にできるようにイネーブル入力が提供されています。これらのデバイスは小型16ピンTQFN、TSSOP、SOパッケージ、および20ピンTQFNパッケージで提供されています。

アプリケーション

  • オーディオ/ビデオ信号ルーティング
  • 自動試験装置(ATE)
  • バッテリ駆動機器
  • 低電圧データ収集システム
  • 医療用機器
  • リレーの代替
MAX4639
3.5Ω、シングル8:1およびデュアル4:1、低電圧アナログマルチプレクサ

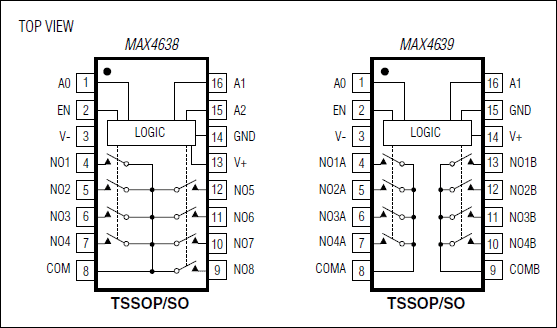

MAX4638、MAX4639：ピン配置/ファンクションダイアグラム
