MAX4586-MAX4587_jp: シリアル制御、4チャネルオーディオ/ビデオマルチプレクサ Data Sheet (Rev. 0)8/1/1999PDF169K
製品概要
機能と利点
- 単一電源：+2.7V～+5.5V
- 4対1チャネルマルチプレクサ
- RON：65Ω (max、+5V電源)
- オーディオ性能
- 20kHzにおけるオフアイソレーション：-83dB
- 20kHzにおけるクロストーク：-84dB
- ビデオ性能
- 10MHzにおけるオフアイソレーション：-48dB
- 10MHzにおけるクロストーク：-60dB
- シリアルインタフェース
- 2線式、I²Cコンパチブル(MAX4586)
- 3線式、SPI/QSPI/MICROWIREコンパチブル(MAX4587)
製品概要
MAX4586/MAX4587は、マルチメディアに最適のシリアルインタフェース、プログラマブル4対1チャネルマルチプレクサです。オン抵抗は65Ω、チャネル間のオン抵抗マッチングは4Ω、オン抵抗の平坦性は5Ωです。さらに、20kHzにおけるオフアイソレーションは-83dB、10MHzにおけるオフアイソレーションは-48dB、20kHzにおけるクロストークは-84dB、10MHzにおけるクロストークは-60dBとなっています。

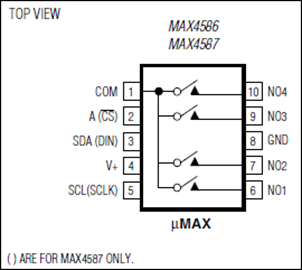

MAX4586は2線式I²Cコンパチブルシリアルインタフェース、MAX4587は3線式SPI™/QSPI™/MICROWIRE™コンパチブルのシリアルインタフェースを備えています。いずれも10ピンµMAX®パッケージで提供されており、拡張温度範囲(-40℃～+85℃)のものが用意されています。
アプリケーション
- 携帯電話およびアクセサリ
- ハイエンドオーディオ機器
- 産業用機器
- PCマルチメディアオーディオ/ビデオルーティング
- 個人用携帯無線機(PMR)
- セットトップボックス
- ビデオ会議
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
