MAX4570

製造中

シリアル制御、デュアル4x2、クリックレスオーディオ/ビデオアナログクロスポイントスイッチ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • ｢クリックレス｣オーディオ動作用に選択可能なソフトスイッチングモード
  • 43Ω (標準値)のオン抵抗(±5V電源)
  • 5Ω (標準値)のチャネル間オン抵抗マッチング
  • 4Ω (標準値)のオン抵抗平坦性
  • 0.014%の全高調波歪み(1kΩ負荷時)
  • -110dBのオフアイソレーション(20kHz時)
  • -78dBのオフアイソレーション(4MHz時)
  • -95dBのクロストーク(20kHz時)
  • -54dBのクロストーク(4MHz時)
  • シリアルインタフェース
    • 2線式、高速モード、I²Cコンパチブル(MAX4550)
    • 3線式、SPI/QSPI/MICROWIREコンパチブル(MAX4570)
  • µPポートを拡張する4つの補助出力
  • 単一電源動作：+2.7V～+5.5V
  • デュアル電源動作：±2.7～±5.5V

MAX4550/MAX4570シリアルインタフェース、プログラマブル、デュアル4x2オーディオ/ビデオクロスポイントスイッチは、マルチメディアアプリケーションに最適です。この各デバイスは、4入力および2出力で構成される2個の全く同じクロスポイントスイッチアレイをそれぞれ内蔵しています。オフアイソレーションを改善するためのシャントとして、追加クロスポイント入力SAおよびSBを使用できます。クリックレスまたは通常のモード動作用に各出力を選択してプログラム設定することが可能です。ACカップリング入力を使用する際には、一組の内部抵抗分圧器によって各出力をDCバイアスすることができます。更に、MAX4550/MAX4570の2線式または3線式インタフェースを通した追加回路の制御用として、4つの補助出力が用意されています。

MAX4550/MAX4570は80Ωのオン抵抗、10Ωのチャネル間オン抵抗マッチング、5Ωのオン抵抗平坦性、そして0.014%の全高調波歪み性能を特長としています。更にこの各デバイスはオーディオ周波数範囲において少なくとも-110dBおよび4MHz時で-78dBのオフアイソレーション、そしてオーディオ周波数範囲において-95dBおよび4MHz時で-54dBのクロストークを特長としています。MAX4550では2線式のI²C*コンパチブルシリアルインタフェースが使用され、MAX4570では3線式のSPI™/QSPI™またはMICROWIRE™コンパチブルのシリアルインタフェースが使用されます。これらのデバイスは28ピンSSOPおよびワイドSOパッケージで提供され、民生用(0℃～+70℃)または工業用(-40℃～+85℃)の動作温度範囲で提供されています。

アプリケーション

  • ハイエンドオーディオシステム
  • PCマルチメディアボード
  • セットトップボックス
  • ビデオ会議システム
MAX4570
シリアル制御、デュアル4x2、クリックレスオーディオ/ビデオアナログクロスポイントスイッチ

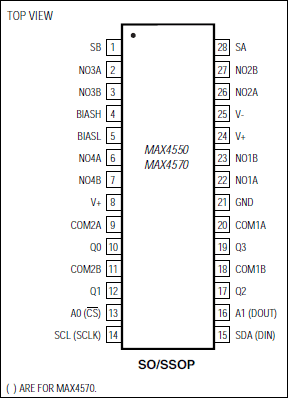

MAX4550、MAX4570：ピン配置
