製品概要

機能と利点

  • 高50Ωオフアイソレーション:-83dB (10MHz)
  • 低50Ωクロストーク:-87dB (10MHz)
  • -3dB信号帯域幅:DC~350MHz
  • 信号経路抵抗:60Ω (±5V電源)
  • 信号経路抵抗マッチング:2.5Ω (±5V電源)
  • 信号経路抵抗平坦性:2Ω (±5V電源)
  • 低50Ωインサーションロス:2.5dB (100MHz)
  • ±2.7V~±6Vデュアル電源
  • +2.7V~+12V単一電源
  • 低消費電力:1µW以下
  • レイルトゥレイルの双方向信号に対応
  • 工業標準DG540、DG542、DG643とピンコンパチブル
  • ESD保護:2kV以上(3015.7法)
  • TTL/CMOSコンパチブル入力(単一+5Vまたは±5V電源)

製品概要

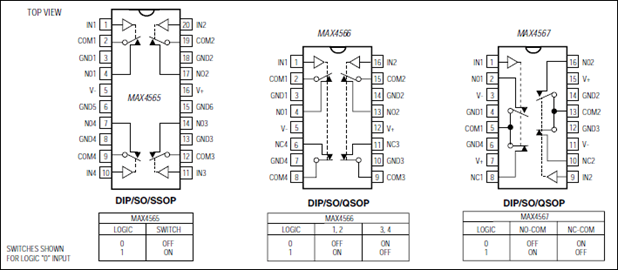

MAX4565/MAX4566/MAX4567は、50Ωおよび75Ω機器でDC~350MHzのRFおよびビデオ信号をスイッチングするために設計された低電圧T型スイッチです。MAX4565は4つのノーマリオープン単極/単投(SPST)スイッチ、MAX4566は2つのデュアルSPSTスイッチ(1つはノーマリオープン、1つはノーマリクローズ)、MAX4567は2つの単極/複投(SPDT)スイッチです。

各スイッチは「T」構成になっているため、10MHzで-83dBという優れた高周波オフアイソレーションおよびクロストーク性能を実現しています。これらの素子は、双方向でレイルトゥレイルアナログ信号を扱うことができます。オン抵抗は60Ω (max)、スイッチ間のマッチングが2.5Ω (max)で、平坦性は全信号範囲で2Ω (max)です(±5V電源動作時)。オフリーク電流は、+25℃で5nA以下、+85℃で50nAです。

これらのCMOSスイッチは、±2.7V~±6Vのデュアル電源または+2.7V~+12Vの単一電源で動作します。全てのディジタル入力はロジックスレッショルドが0.8V/2.4Vであるため、±5Vまたは+5V単一電源動作時にTTLおよびCMOSロジックコンパチブルです。

アプリケーション

  • 自動試験装置(ATE)
  • 高速データ収集
  • ネットワーキング
  • RF切替
  • 試験装置
  • ビデオ信号ルーティング
