MAX4562-MAX4563_jp: シリアル制御、クリックレスオーディオ/ビデオスイッチ Data Sheet (Rev. 0)4/1/1999PDF244K
製品概要
機能と利点
- ｢クリックレス｣オーディオ動作用のソフトスイッチングモードを選択可能
- オン抵抗：30Ω (max)
- オーディオ性能
- 20kHzにおけるオフアイソレーション：-85dB
- 20kHzにおけるクロストーク：-85dB
- THD：-0.007%
- ビデオ性能
- 10MHzにおけるオフアイソレーション：-55dB
- 10MHzにおけるクロストーク：-55dB

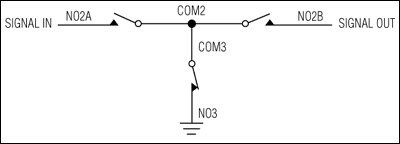

- オフアイソレーションを改善するためのTスイッチ構成が可能
- シリアルインタフェース
- 2線式、I²Cコンパチブル(MAX4562)
- 3線式、SPI/QSPI/MICROWIREコンパチブル(MAX4563)
- +2.7V～+5.5V単一電源動作
製品概要
MAX4562/MAX4563は、マルチメディアアプリケーションに最適のシリアルインタフェース制御スイッチです。各デバイスは、オン抵抗(RON) 30Ω (max)、RONマッチング5Ω、RON平坦性5Ωという特性を備えています。20kHzにおけるオーディオオフアイソレーションとクロストークは-85dB、10MHzにおけるビデオオフアイソレーションとクロストークは-55dBです。いずれもオーディオアプリケーション用のクリックレス動作が可能です。
MAX4562/MAX4563は、2つのノーマリオープン単極/双投(SPDT)スイッチと2つのノーマリオープン単極/単投(SPST)スイッチを備えています。MAX4562は、2線式I²Cコンパチブルシリアルインタフェースを備えています。MAX4563は、3線SPI™/QSPI™/MICROWIRE™コンパチブルシリアルインタフェースを備えています。いずれも16ピンQSOPパッケージで提供されており、民生用および拡張温度範囲のものが用意されています。
アプリケーション
- オーディオシステム
- PCマルチメディアボード
- セットトップボックス
- ビデオ会議システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
MAX4562 Reliability Data1/12/2023PDF32K
-
Analog Switch Expands I²C Interface4/12/2002
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX4562CEE+ | 成分表 | 品質および信頼性 | 16-QSOP-150_MIL | |
| MAX4562CEE+T | 成分表 | 品質および信頼性 | 16-QSOP-150_MIL | |
| MAX4562EEE+ | 成分表 | 品質および信頼性 | 16-QSOP-150_MIL | |
| MAX4562EEE+T | 成分表 | 品質および信頼性 | 16-QSOP-150_MIL | |
| Wafer Fabrication Data | MAX4562 Reliability Data |
