MAX456
8 x 8 クロスポイントビデオスイッチ
製品情報
- 任意の入力チャネルを任意の出力チャネルに接続
- 標準ビデオ信号を切り替え可能
- シリアルまたはパラレルのディジタル・インタフェース
- より大きなマトリクス・スイッチに拡張可能
- オフアイソレーション：80dB (5MHz)
- 8個のバッファを内蔵
- 250V/µsのスルーレート、トライステート出力
- ディスエーブル時は低消費電力、35MHzの帯域幅

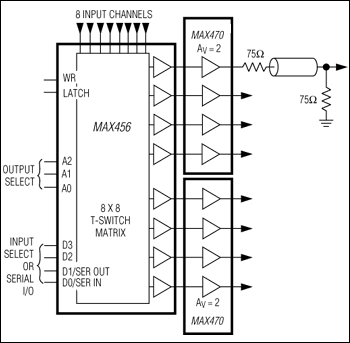

MAX456は初のモノリシックCMOS 8 x 8ビデオ・クロスポイント・スイッチであり、部品点数、基板スペース、そしてコストを大幅に削減することができます。このクロスポイント・スイッチは、ディジタル制御の64個のT型スイッチ・マトリクス構成であり、8チャネルのビデオ入力信号を任意の、または全ての出力チャネルに接続します。マトリクスの各出力チャネルには、400Ω/20pF負荷を±1.3V振幅で駆動可能な、高速(250V/µs)でユニティ・ゲイン安定バッファが内部で接続されています。より大きな駆動能力が必要な場合には、MAX456の出力を2個のMAX470クワッド、ゲイン2のビデオバッファに直接接続することができ、75Ω負荷を駆動します。
出力のトライ・ステート機能とプログラマブル・アクティブ負荷を内蔵しているため、複数のMAX456を並列に接続し、より大きなスイッチ・マトリクスを構成することができます。
40ピンDIPパッケージでは、ストレート・スルーのピン配置によりクロストーク(5MHzで70dB)は最小となり、基板スペースと回路の複雑さが減少します。アナログ入出力は互いにパッケージの反対側に配置してあり、個々のチャネルは電源ラインまたは低ノイズのディジタル・ロジック信号線により分離されています。
アプリケーション
- ビデオ編集
- ビデオセキュリティシステム
- ビデオ試験装置
