MAX4555

フォース/センススイッチ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)

PDF

4 1, 1998 ellipse 日本語

MAX4554-MAX4556_jp: フォース/センススイッチ Data Sheet (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 336.00K
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$5.62
特長
  • フォース信号経路(±15V電源)：6Ω
  • フォース信号マッチング(±15V電源)：1Ω
  • センスガード信号経路(±15V電源)：60Ω
  • センスガード信号マッチング(±15V電源)：8Ω
  • レイルトゥレイル信号処理
  • ブレーク・ビフォ・メークスイッチング(MAX4556)
  • tONおよびtOFF = 275ns (±15V電源)
  • 低消費電流：1µA
  • ESD耐圧：2kV以上(3015.7法により)
  • TTL/CMOSコンパチブル入力
製品概要
show more Icon

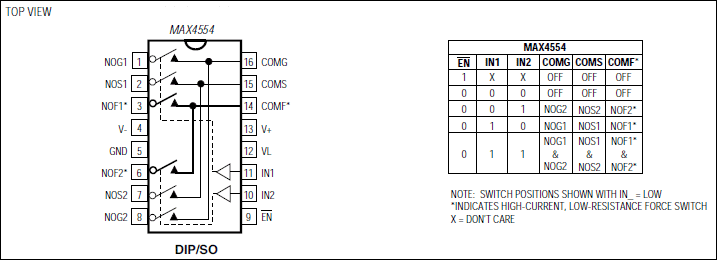

MAX4554/MAX4555/MAX4556は、自動試験機器(ATE)のケルビン検出用のフォース/センススイッチとして構成されたCMOSアナログICです。いずれも電流を強制的に流すための大電流低抵抗スイッチと電圧検出またはガード信号スイッチング用の高抵抗スイッチを備えています。MAX4554は、2つのフォーススイッチ、2つのセンススイッチおよび2つのガードスイッチを2つの三極/単投(3PST)ノーマリオープン(NO)スイッチという構成で備えています。MAX4555は4つの独立した単極/単投(SPST)ノーマリクローズ(NC)スイッチ、2つのフォーススイッチおよび2つのセンススイッチを備えています。MAX4556は3つの独立した単極/双投(SPDT)スイッチを備えており、そのうち1つがフォーススイッチ、2つがセンススイッチとなっています。

これらのデバイスは+9V～+40Vの単一電源または±4.5V～±20Vのデュアル電源で動作します。オン抵抗(6Ω、max)のスイッチ間マッチングは1Ω (max)です。各スイッチはレイルトゥレイルのアナログ信号を扱うことができます。オフリーク電流は+25℃で僅か0.25nA、+85℃で2.5nAです。MAX4554は+20Vおよび-10V動作用として完全に対応します。

全てのディジタル入力は+0.8Vおよび+2.4Vのロジックスレッショルドを備えており、TTLおよびCMOSロジックの両方に対してコンパチブルです。

アプリケーション

  • ループバック付ADSL
  • 自動試験装置(ATE)
  • 自動キャリブレーション回路
  • キャリブレータ
  • 高精度電源
