MAX4549

製造中

シリアル制御、トリプル3x2オーディオ/ビデオクロスポイントスイッチ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • ｢クリックレス｣オーディオ動作のためのソフトスイッチングモードを選択可能
  • 標準オン抵抗：22Ω (+5V電源)
  • チャネル間標準オン抵抗マッチング：5Ω
  • 標準オン抵抗平坦性：2Ω
  • オーディオ性能
    • 20kHzにおけるオフアイソレーション：-85dB
    • 20kHzにおけるクロストーク：-85dB
    • THD：0.07% (600Ω負荷)
  • ビデオ性能
    • 10MHzにおけるオフアイソレーション：-72dB
    • 10MHzにおけるクロストーク：-55dB
  • シリアルインタフェース
    • 2線式、I²Cコンパチブル(MAX4548)
    • 3線式、SPI/QSPI/MICROWIREコンパチブル(MAX4549)
  • 電源：+2.7V～+5.5V単一

MAX4548/MAX4549は、マルチメディアアプリケーションに最適のシリアルインタフェース付プログラマブルトリプル3x2オーディオ/ビデオクロスポイントスイッチです。本デバイスには、3つの入力および2つの出力を備えた3つのクロスポイントスイッチマトリックスが含まれています。オフアイソレーションを改善するため、各スイッチマトリックスはシャント入力を備え、また各出力を選択的にクリックレスまたは通常動作に設定できます。ACカップリングの入力を使用する場合は、選択可能な内部抵抗分圧器のセットがDCバイアスを提供します。クロストークを改善するため、分圧器は外部からアクセス可能な4つのバイパスポイントを備えています。

MAX4548/MAX4549は、オン抵抗が35Ω (max)、チャネル間のオン抵抗マッチングが7Ω、オン抵抗の平坦性が5Ω、全高調波歪み(THD)が0.07%の特長を持っています。さらに、オフアイソレーションは20kHzで-85dB、10MHzで-72dB、クロストークは20kHzで-85dB、10MHzで-55dBとなっています。MAX4548は2線式I²Cコンパチブルのシリアルインタフェース、MAX4549は3線SPI™/QSPI™/MICROWIRE™コンパチブルのシリアルインタフェースを備えています。これらの製品は36ピンSSOPパッケージで提供されており、温度範囲は拡張工業用(-40℃～+85℃)のものが用意されています。

アプリケーション

  • ハイエンドオーディオシステム
  • PCマルチメディアボード
  • セキュリティシステム
  • セットトップボックス
  • ビデオ会議システム
MAX4549
シリアル制御、トリプル3x2オーディオ/ビデオクロスポイントスイッチ

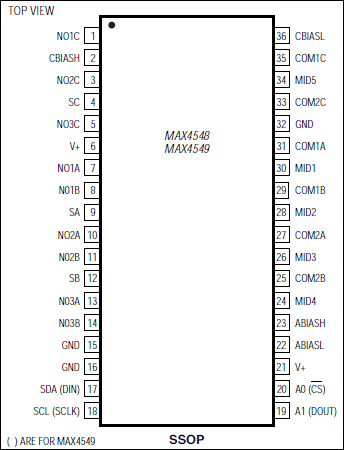

MAX4548、MAX4549：ピン配置
