MAX4501-MAX4502_jp: 低電圧、SPST、CMOSアナログスイッチ Data Sheet (Rev. 1)11/1/1999PDF105K
製品概要
機能と利点
- パッケージ：5ピンSOT23および5ピンSC70
- +2V～+12Vの単一電源動作
- オン抵抗：250Ω保証(+5V)
- 低オフリーク電流：
- +25℃で1nA保証
- +85℃で10nA保証
- 低オンリーク電流：
- +25℃で2nA保証
- +85℃で20nA保証
- 低チャージインジェクション：10pC
- 高速スイッチング：tON = 75ns、tOFF = 50ns
- +5V電源の場合TTL/CMOSロジックコンパチブル
製品概要

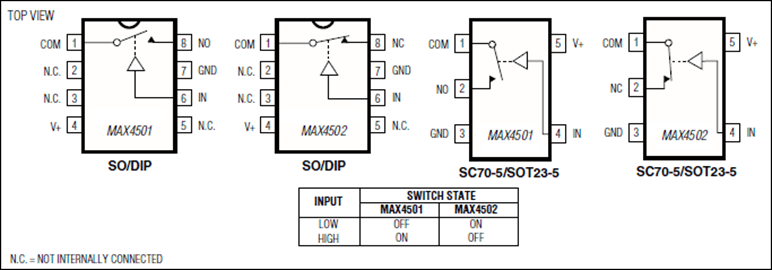

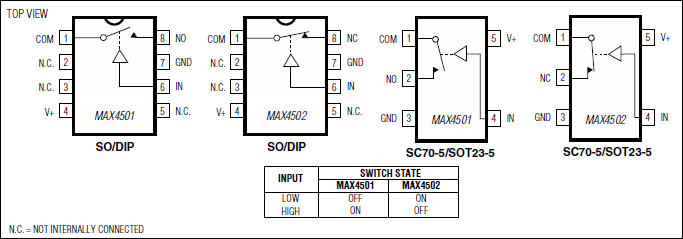

MAX4501/MAX4502は、単極/単投(SPST)、低電圧、単一電源、CMOSアナログスイッチです。MAX4501はノーマリオープン(NO)、MAX4502はノーマリクローズ(NC)です。
これらのCMOSスイッチは+2V～+12Vの単一電源で連続動作します。各スイッチはレイルトゥレイルのアナログ信号を扱うことができます。最大オフリーク電流は+25℃で僅か1nA、+85℃で10nAです。
ディジタル入力はロジックスレッショルドが0.8Vおよび2.4Vであるため、+5V単一電源を用いた場合はTTL/CMOSロジックコンパチブルであることが保証されています。
アプリケーション
- オーディオ/ビデオ信号ルーティング
- バッテリ駆動アプリケーション
- 携帯電話
- 通信システム
- 低電圧データ収集
- モデム
- PCMCIAカード
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
