MAX392

製造中

高精度、クワッド、SPSTアナログスイッチ

データシート (Rev. 3) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 低オン抵抗：20Ω (typ)
  • チャネル間のオン抵抗マッチング：2Ω以下(保証)
  • 全信号範囲でのオン抵抗の平坦性：4Ω (max) (保証)
  • チャージインジェクション：5pC以下(保証)
  • 全温度範囲での改善されたリーク電流：2.5nA以下 (+85℃)
  • ESD保護：2000V以上 (3015.7法)
  • 単一電源動作(+3V～+15V) バイポーラ電源動作(±3V～±8V)
  • 低消費電力：1µW以下
  • TTL/CMOSロジックとコンパチブル

MAX391/MAX392/MAX393は、+3V/+5V/±5V動作用の高精度、クワッド、単極/単投(SPST)アナログスイッチです。MAX391は4個のノーマリクローズ(NC)スイッチを、MAX392は4個のノーマリオープン(NO)スイッチを内蔵しています。MAX393は、2個のNOと2個のNCスイッチを備えています。これら3つの製品はいずれも、低リーク(100pA max)で、高速スイッチング(tON < 130ns、tOFF < 75ns)です。消費電力は、わずか1µWで、バッテリ駆動機器に最適です。すべてのデバイスは+3V～+15Vの単一電源、または±3.0V～±8Vのデュアル電源で動作します。

±5V電源では、MAX391/MAX392/MAX393のチャネル間マッチングは2Ω (max)、オン抵抗(RON)は30Ω (max)、およびRON平坦性は4Ω (max)が規格範囲内で保証されています。

これらのスイッチは、単一+5V動作用としても完全規格化されており、RONマッチングは2Ω (max)、RONは60Ω (max)、平坦性は6Ω (max)が保証されています。

これらの低電圧スイッチは、5pC (max)のチャージインジェクションも提供し、またESD保護は2000V以上(3015.7法)です。

アプリケーション

  • ±5V DACおよびADC
  • オーディオおよびビデオ切替
  • バッテリ駆動アプリケーション
  • 通信システム
  • ガイダンスおよび制御システム
  • ヘッドアップディスプレイ
  • 軍事用無線
  • PBX、PABX
  • サンプル/ホールド回路
  • 試験装置
MAX392
高精度、クワッド、SPSTアナログスイッチ

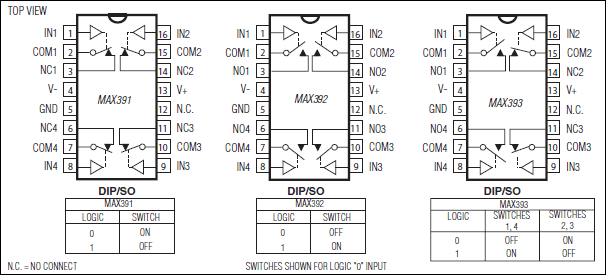

MAX391、MAX392、MAX393：ピン配置
