MAX3840

+3.3V、2.7Gbps、デュアル2 x 2クロスポイントスイッチ

すべて表示 showmore-icon

2.7Gbps 2 × 2クロスポイントスイッチ

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$12.63
特長
  • 電源:+3.3V単一
  • 消費電力:460mW
  • ランダムジッタ:2psRMS
  • 決定的ジッタ:7psP-P
  • 未選択出力のパワーダウン機能
  • CML入出力
  • チャネル間スキュー:6ps
  • 出力エッジ速度:100ps
  • 5mm × 5mmの32ピンQFNまたはTQFNパッケージ
製品概要
show more Icon

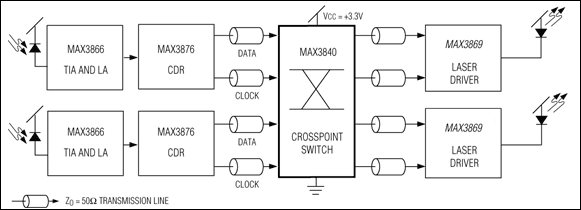

MAX3840は、シリアルデータストリームループスルーおよび保護チャネルスイッチングを必要とするSDH/SONET DWDMおよびその他の高速データスイッチングアプリケーション用のデュアル2 × 2非同期クロスポイントスイッチです。この製品はフォワードエラー補正機能を持つOC-48システムに最適です。広帯域幅の完全差動信号経路により、ジッタの累積、クロストーク、および信号スキューを最小限に抑えられます。各2 × 2クロスポイントスイッチでは、最高2.7Gbpsのデータ信号と最高2.7GHzのクロック信号の多重化、またはファンアウトを選択できます。入出力は全て電流モードロジック(CML)コンパチブルで、ACカップリングされたLVPECL信号とのインタフェースに容易に適応できます。各CML出力段は、未使用時はイネーブル制御によりパワーダウンし、電力消費を抑えます。出力が全てイネーブルされている場合の消費電力は460mW (typ)です。

MAX3840は、MAX3876の2.5Gbpsクロックおよびデータリカバリ(CDR)回路とコンパチブルです。

MAX3840はエクスポーズドパッド付き32ピンQFNパッケージ(5mm × 5mm実装面積)で提供され、-40℃~+85℃の温度範囲において+3.3Vの電源で動作します。

アプリケーション

  • アッド/ドロップマルチプレクサ
  • ATMスイッチコア
  • 高速バックプレーン
  • SDH/SONETおよびDWDMトランスポートシステム
  • WDMクロスコネクト
