MAX364

製造中

高精度、クワッド、SPSTアナログスイッチ

データシート (Rev. 2)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 低オン抵抗：< 45Ω、typ (85Ω max)
  • チャネル間のオン抵抗マッチング保証：< 2Ω
  • 全アナログ信号範囲におけるオン抵抗の保証平坦性：∆9Ω (max)
  • 保証チャージインジェクション：< 10pC
  • 保証オフチャネルリーク電流：< 4nA +85℃
  • ESD保護：> 2000V 3015.7法
  • 単一電源動作(+10V～+30V) バイポーラ電源動作(±4.5V～±20V)
  • TTL/CMOSロジックコンパチ
  • 電源電圧範囲のアナログ信号処理能力

MAX364/MAX365は、高精度、クワッドSPST (単極/単投)アナログスイッチです。MAX364は4個のノーマリクローズ(NC)、およびMAX365は4個のノーマリオープン(NO)スイッチを備えています。両製品ともオン抵抗が85Ω以下と低く、また2Ω以内のチャネル間マッチングおよび全アナログ信号範囲(∆9Ω、max)にわたる平坦性が保証されています。またリーク電流も低く(+25℃で500pA以下および+85℃で4nA以下)、さらに高速スイッチング(ターンオン時間：250ns以下、ターンオフ時間：170ns以下)性能を備えています。

MAX364/MAX365は、マキシムの新技術である44Vシリコンゲートプロセスを採用しており、設計改善によって超低チャージインジェクション(10pC)、低消費電力(35µW)、2000V以上の静電放電(ESD)が保証されています。また、最大ブレークダウン電圧が44Vのため電源電圧範囲のアナログ信号処理能力があります。

これらのモノリシックスイッチは、単一電源(+10V～+30V)および2電源(±4.5V～±20V)で動作し、CMOSロジック入力の互換性と高速スイッチング性能を維持しています。CMOS入力によって入力負荷が低減されます。

アプリケーション

  • バッテリ動作のシステム
  • 通信システム
  • ガイダンスおよび制御システム
  • ヘッドアップディスプレイ
  • 軍事用無線
  • PBX、PABX
  • サンプル/ホールド回路
  • 試験装置
MAX364
高精度、クワッド、SPSTアナログスイッチ

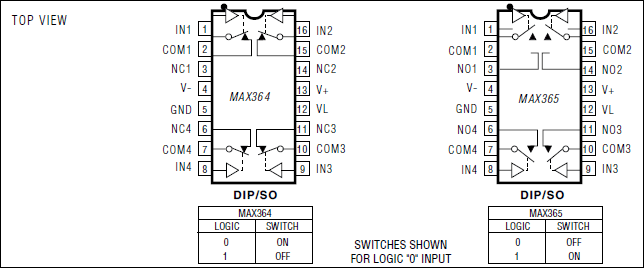

MAX364、MAX365：ピン配置
