製品概要
機能と利点
- 低オン抵抗(RON)、60Ω max (33Ω typ)
- チャネル間のオン抵抗(RON)マッチング：2Ω以下
- オン抵抗(RON)の平坦性：6Ω以下
- チャージインジェクション：5pC以下を保証
- 単一電源駆動：+2.7V～+16V
- 低消費電力：5µW以下
- 全温度範囲で低リーク電流：+85℃で2.5nA以下
- 高速スイッチング：tON < 150ns, tOFF < 100ns
- ブレーク・ビフォ・メークを保証(MAX325のみ)
- TTL/CMOSロジックコンパチブル
製品概要

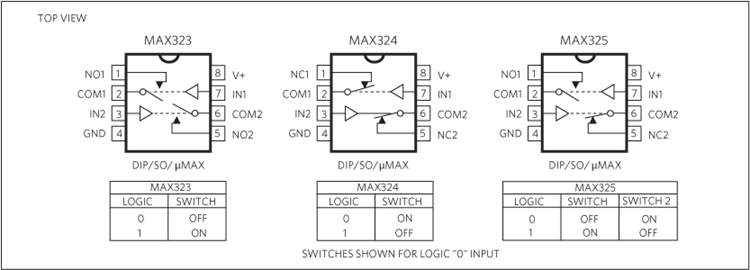

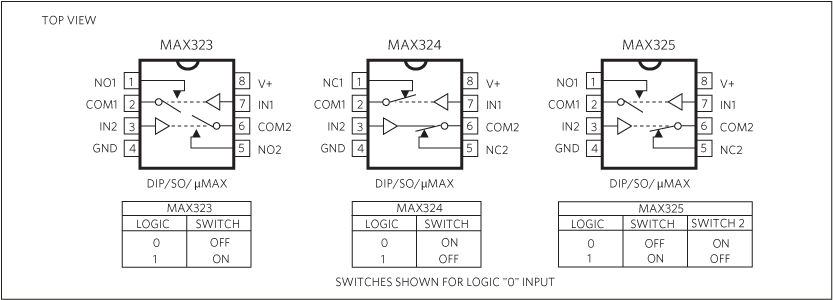

MAX323/MAX324/MAX325は、+2.7V～+16Vの単一電源で動作する高精度のデュアルSPSTアナログスイッチです。MAX323は2個のノーマリオープン(NO)スイッチ、MAX324は2個のノーマリクローズ(NC)スイッチを備えています。MAX325は1個のNOスイッチと1個のNCスイッチを備えています。消費電力(5µW)が低いため、バッテリ駆動機器に最適です。また、リーク電流が小さく(100pA max)、高速スイッチング(tON = 150ns max、tOFF = 100ns max)を備えています。
5V電源で駆動した場合、MAX323シリーズはオン抵抗が60Ω (max)、チャネル間マッチングが2Ω (max)、そしてRONの平坦性が6Ω (max)です。
また、これらのスイッチのチャージインジェクションは5pC (max)で、3015.7法によるESD耐圧は最低2000Vです。
デュアル電源用の相当品についてはMAX320/MAX321/MAX322のデータシートを参照してください。MAX320シリーズのクワッドバージョンについてはMAX391/MAX392/MAX393のデータシートを参照してください。
アプリケーション
- +3V、+5V、DACおよびADC
- オーディオおよびビデオ切替
- バッテリ駆動アプリケーション
- 通信システム
- ガイダンスおよび制御システム
- ヘッドアップディスプレイ
- 軍事用無線
- PBX、PABX
- サンプル/ホールド回路
- 試験装置
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
