製品概要

機能と利点

  • 消費電力を削減
    • 低バッテリスタンバイ電流:5µA (typ)
  • USB準拠および柔軟性を提供
    • USBバッテリ充電仕様1.2準拠
    • 確実なコネクタ挿入検出用のデータコンタクト検出
    • 専用チャージャ検出
    • スタンダードダウンストリームポート検出
    • チャージングダウンストリームポート検出
    • Appleチャージャ検出
  • システム設計を容易化
    • 1.5A能力を備えた高精度過電圧保護(OVP)内蔵
    • 負電圧のオーディオ信号対応DPDTハイスピードUSBスイッチ
    • 自動スイッチおよびチャージャインタフェース制御
    • I2Cインタフェースによる完全制御
    • デバイス状態変化用割込み出力
  • 基板スペースの削減
    • 36Vに接続可能なVBUS
    • ±15kV HBM ESD保護
    • WLPパッケージ(1.8mm × 1.9mm)

製品概要

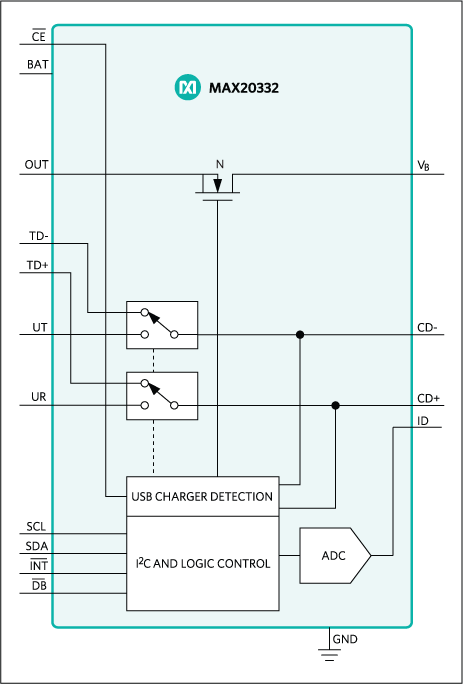

MAX20332は、USBバッテリ充電仕様1.2に準拠したUSBチャージャ検出器です。USBチャージャ検出回路は、USBスタンダードダウンストリームポート(SDP)、USBチャージングダウンストリームポート(CDP)、またはデディケーテッドチャージャポート(DCP)を検出し、外部リチウムイオン(Li+)バッテリチャージャを制御します。

このデバイスは、USBバッテリ充電仕様1.2準拠の検出ロジックを実装しています。また、このデバイスはD+/D-上の抵抗分圧回路の識別が可能なApple®チャージャ検出も内蔵しています。

内蔵双極/双投(DPDT) USBスイッチは、ハイスピードUSB、フルスピードUSB、ロースピードUSB、およびUART信号に準拠しています。このデバイスの内蔵スイッチは、低オン抵抗、低オン抵抗平坦性、および超低容量を特長としています。ID端子は、DPDTスイッチの位置を制御します。MAX20332は、CD+、CD-、およびID端子に最大±15kVヒューマンボディモデル(HBM)の高ESD保護を備えています。

MAX20332は16ピンウェハレベルパッケージ(WLP) (1.8mm × 1.9mm、0.4mmピッチ)で提供され、-40℃~+85℃の拡張温度範囲で動作します。

アプリケーション

  • DSCおよびカムコーダ
  • 電子書籍リーダー
  • スマートフォン
  • タブレットPC
