MAX20328B

USB Type-Cオーディオアダプタアクセサリ用マルチプレクサスイッチ

すべて表示 showmore-icon

OVPおよびサージ保護オーディオアクセサリスイッチ、USB Type-C用

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
機能
  • 汎用的で柔軟なスイッチ構成
    • ハイスピードUSBデータまたはオーディオスイッチ経路
    • オーディオ構成での自動インピーダンス検出
    • 完全マニュアルスイッチ制御
    • Beyond-the-Rails信号機能
  • 過電圧保護されたデータおよびオーディオチャネル
    • 2つの個別のOVLOブロック
    • 設定可能なOVLOスレッショルド:3.37V、4.00V、4.70V、または5.00V
  • 負電圧対応オーディオチャネル
    • ±5Vオーディオ信号(正のOVLOスレッショルドで制限)
    • THD+N:-100dB
    • PSRR:-100dB (217Hz)
  • 高ESDおよびサージ保護されたUSB Type-C接点
    • ±12kV HBM
    • USB Type-C端子のサージ耐性:±25V
  • 最小限のソリューションサイズ
    • WLP (2.31mm × 2.31mm、0.4mmピッチ、5 × 5アレイ)

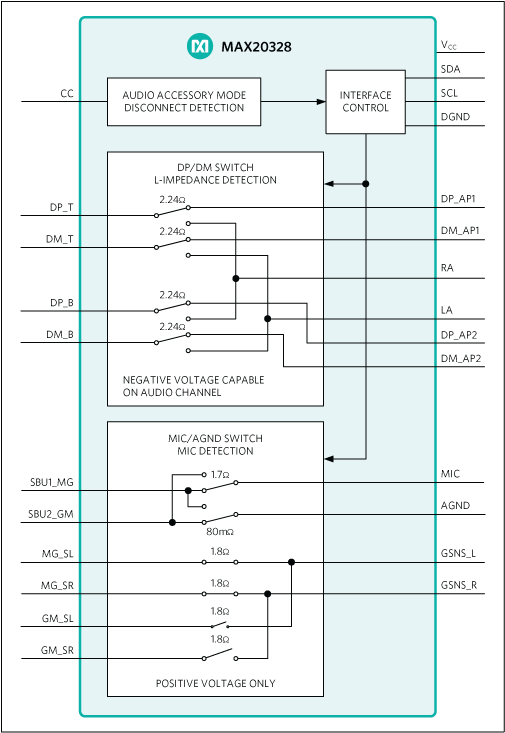

製品概要
show more Icon

MAX20328/MAX20328A/MAX20328Bは、ポータブル機器で使用するためのUSB Type-CオーディオインタフェースICです。USB Type-CおよびUSB Power Delivery (PD)によって高電圧充電ソリューションが手軽に利用可能となっているため、データおよびSBUラインは高いバス電圧に短絡する危険があり、ポータブル機器に永久的な損傷を与える可能性があります。また、USB 2.0データラインを正から負の電圧へと変化するアナログオーディオ信号と多重化する場合にも保護が必要です。これらのデバイスはオーディオアクセサリの接続時にCC端子の接続発生を検出し、マイクロフォンバイアスをディセーブルしてポップアップノイズを除去することができます。

MAX20328/MAX20328A/MAX20328Bは25ピンウェハレベルパッケージ(WLP) (2.31mm × 2.31mm、0.4mmピッチ、5 × 5アレイ)で提供されます。

アプリケーション

  • ファブレット
  • スマートフォン
  • タブレットPC

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX20328BEWA+
  • HTML
  • HTML
MAX20328BEWA+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX20328AEVKIT

MAX20328/MAX20328A/MAX20328Bの評価キット

zoom

MAX20328AEVKIT

MAX20328/MAX20328A/MAX20328Bの評価キット

MAX20328/MAX20328A/MAX20328Bの評価キット

機能と利点

  • 自動MIC/GND方向検出
    • MICラインバイアスチェックによってMICとGNDの短絡に対する保護を提供
  • オーディオ信号でのテスト用の3.5mmオーディオジャック
  • ボード上のUSBレセプタクルによってデータ信号の通過および測定が可能
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX20328Aの評価キット(EVキット)は、USB-Cオーディオアダプタアプリケーション用マルチプレクサスイッチのMAX20328/MAX20328A/MAX20328Bを評価するための完全実装および試験済み回路です。これらのデバイスは、自動MIC-GND方向およびヘッドフォンインピーダンス検出、Beyond-the-Rails信号機能、およびUSB-Cコネクタに接続される端子のサージ保護を備えています。このEVキットは、USB-CオーディオアプリケーションでのMAX20328/MAX20328A/MAX20328Bスイッチの迅速かつ容易な評価を可能にします。

このEVキットにはMAX20328Aが実装されています。MAX20328、MAX20328A、およびMAX20328Bはピンおよびレジスタコンパチブルです。ユーザーはMAX20328を実装して評価することもできます。

アプリケーション

  • ファブレット
  • スマートフォン
  • タブレットPC
