MAX14998
個別AUX/HPD制御を備えた、2レーンおよび4レーンDisplayPortパッシブスイッチ
すべて表示
超低オン容量およびリターンロスで2.7Gbps以上のデータレートをサポート
お探しの製品ではありませんか
日本語
MAX14998-MAX4998_jp: 個別AUX/HPD制御を備えた、2レーンおよび4レーンDisplayPortパッシブスイッチ Data Sheet (Rev.0)
データシートご利用上の注意
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- 単一電源電圧：3.3V
- 帯域幅：8.5GHz (typ)
- 1.6/5.4GbpsのDisplayPort信号をサポート
- DisplayPort v1.1信号に対応
- DisplayPort v1.2信号に対応
- 優れたリターンロス：-13dB (2.7GHz時)
- 独立した高周波：AUX選択
- AC結合回路用に設計
- パススルーを維持
- 低消費電流：850µA (max)
- 小型パッケージ
- 3.5mm x 5.5mmの28ピンTQFNパッケージ(エクスポーズドパッド付き)
- 3.5mm x 9mmの42ピンTQFNパッケージ(エクスポーズドパッド付き)
- フロースルーレイアウトによって基板レイアウトが容易
- 各I/O端子のESD保護：ヒューマンボディモデル(HBM) ±4kV
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

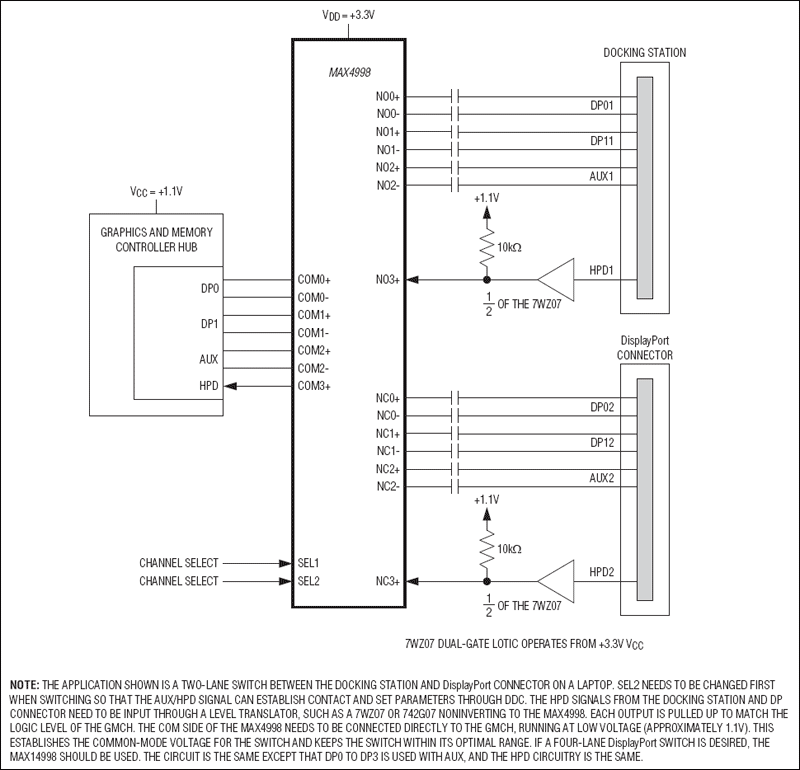

高速パッシブスイッチのMAX4998/MAX14998は、ラップトップまたはデスクトップPCで可能な2方向(またはその逆)間のDisplayPort™を経路設定します。MAX4998/MAX14998は、超高速性能と最小入力容量が必要になる使用のために設計されています。
MAX4998は、3つの双極/双投(DPDT)スイッチと1つの単極/双投(SPDT)スイッチを備えています。2つのDPDTスイッチは高周波スイッチング用、1つのDPDTスイッチはAUX用、1つのSPDTスイッチはHPD用です。2つの高周波スイッチはSEL1によって選択され、AUX/HPDはSEL2によって選択されます。この製品は、2レーンDisplayPortスイッチングに最適です。
MAX14998は、6つの双極/双投(DPDT)スイッチを備えています。4つのDPDTスイッチは高周波スイッチング用、2つのDPDTスイッチはAUXおよびHPD用です。4つの高周波スイッチはSEL1によって選択され、AUX/HPDはSEL2によって選択されます。この部品は、4レーンDisplayPortスイッチングに最適です。
MAX4998/MAX14998は、+3.3V (typ)の単一電源での動作が完全保証されています。MAX4998は3.5mm x 5.5mmの28ピンTQFNパッケージ(エクスポーズドパッド付き)で提供され、MAX14998は3.5mm x 9mmの42ピンTQFNパッケージ(エクスポーズドパッド内蔵)で提供されます。いずれのデバイスも、-40℃～+85℃の拡張温度範囲で動作します。
アプリケーション
- デスクトップPC
- ノートブックPC
