MAX14979E: 高帯域幅、±15kV ESD保護LVDSスイッチ Data Sheet (Rev. 0)9/21/2010PDF1M
製品概要
機能と利点
- MIL-STD-883、3015法に準拠した±15kV ESD保護
- 単一電源電圧：+3.0V～+3.6V
- 低オン抵抗(RON)：4Ω (typ)、6.5Ω (max)
- 低オン容量(CON)：8pF (typ)
- リターン損失：-23dB (100MHz)
- -3dB帯域幅：650MHz
- スイッチングインジケータ用のAUXスイッチを内蔵
- 低自己消費電流：450µA (max)
- 8～16の双方向マルチプレクサ/デマルチプレクサ
- 小型、鉛フリー、6mm x 6mmの36ピンTQFNパッケージ
製品概要
MAX14979Eは、高速差動スイッチングアプリケーション用に最適化されています。このデバイスは、低電圧差動信号(LVDS)と低電圧正エミッタ結合論理(LVPECL)のスイッチングアプリケーションに最適です。MAX14979Eは、最大±15kVの強化ESD (静電放電)保護機能と優れた高周波数応答を提供するため、外部と接続する必要があるインタフェースに特に有用です。

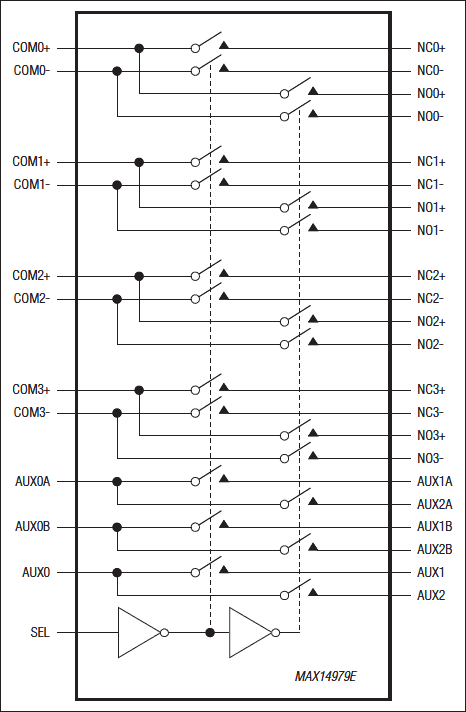

MAX14979Eは、超低容量(CON)と低抵抗(RON)を備え、低挿入損失と最大650MHz (1.3Gbps)の帯域幅を実現しています。MAX14979Eには、4組の双極/双投(DPDT)スイッチに加えて、LED照明などのアプリケーションに使用することができる低周波数(最大50MHz)とAUXのスイッチングも備えています。
MAX14979Eは、小型36ピンTQFNパッケージで提供され、-40℃～+85℃の標準温度範囲での動作が保証されています。
アプリケーション
- LVDSおよびLVPECLスイッチング
- ノートブックコンピュータ
- LVDSからグラフィックスパネルへの切替
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
