MAX14978

スーパースピードUSBパッシブスイッチ(ロー/フル/ハイ/スーパースピード)

すべて表示 showmore-icon

高性能が要求されるアプリケーションで低歪みスイッチングが可能

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.23
特長
  • スーパースピードUSBアプリケーション用に設計:
    • ロー/フル/ハイスピード(1.5/12/480Mbps)
    • スーパースピード(5.0Gbps)
  • スーパースピードアナログスイッチは優れたリターン損失および挿入損失
  • 低自己消費電流:36µA (typ)
  • すべてのリンクトレーニングを保存(スーパースピード)
  • LVCMOS制御(1.4V ≤ VIH ≤ 3.6V)
  • 単一の+3.3V電源で動作
  • 小型の3.5mm x 9.0mm、42ピンTQFNパッケージ
製品概要
show more Icon

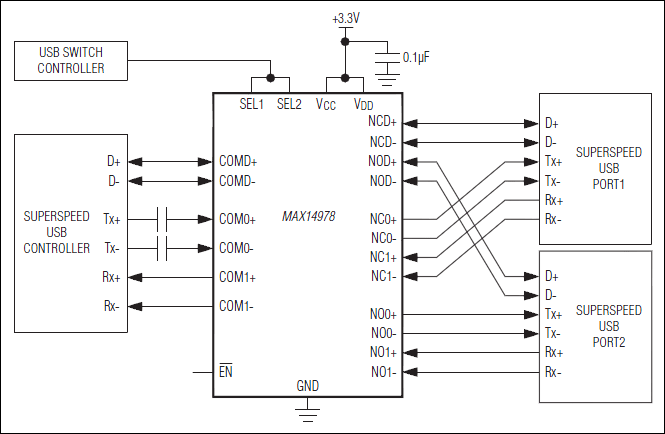

高性能、パッシブアナログスイッチのMAX14978はハイスピードUSBおよびスーパースピードUSBデータを1つのソースと2つの負荷の間、またはその逆のスイッチング用に最適です。デバイスはスーパースピードUSBポートが制限された電源で使用されるデスクトップおよびノートブックアプリケーションで使用することができます。デバイスは1つのセットがUSBのロースピード、フルスピード、およびハイスピードに使用され、2番目のセットがUSBのスーパースピードに使用される2つのセットのアナログスイッチで構成されています。デバイスは単一の+3.3V電源で動作します。

デバイスはすべてのスピードに対して低挿入損失を備えています。デバイスはすべてのI/Oピンに±6kVのヒューマンボディモデル(HBM)保護を備えています。さらに、ロー/フル/ハイスピードのCOM_ポートは±15kVのHBMおよび±8kVのIEC 61000-4-2接触放電保護を備えています。

デバイスは小型、3.5mm x 9.0mm、42ピンTQFNパッケージで提供され、-40℃~+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • デスクトップPC
  • 産業用USBスイッチング
  • ラップトップPC
