MAX14777: Quad Beyond-the-Rails -15V to +35V Analog Switch Data Sheet (Rev. 1)10/14/2013PDF868K
製品概要
機能と利点
- シンプルかつフレキシブルな基板設計
- 3.0V～5.5Vの単一電源で-15V/+35VのBeyond-the-Rails™信号範囲
- 選択可能な-15V/+15Vの信号範囲によって消費電流を低減
- 各スイッチの最大電流：60mA
- ロジックインタフェース：1.62V～5.5V
- 高性能RON：10Ω (max)
- RON平坦性：150mΩ (max)
- オンリーク電流：±50nA (max)、TA = +85℃時
- 基板スペースの削減
- 小型20ピンTQFNパッケージ(4mm x 4mm)
- 動作温度範囲：-40℃～+105℃
製品概要

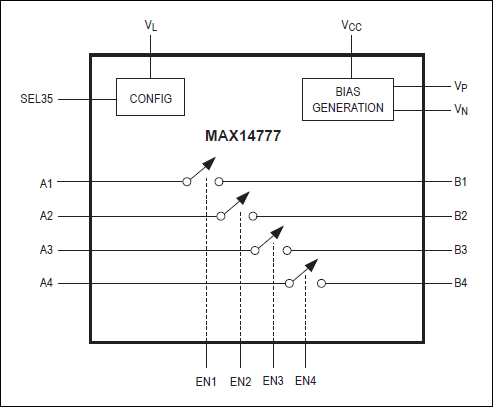

クワッドSPSTスイッチのMAX14777は、3.0V～5.5Vの単一電源で、電源レール以上/以下のアナログ信号に対応します。このデバイスは、全スイッチに対して選択可能な-15V/+35Vまたは-15V/+15Vのアナログ信号範囲を備えています。各スイッチは個別の制御入力を備えているため、独立したスイッチング可能で、ガルバニック絶縁が不要なアプリケーションにおいて光リレーの代替としてこのデバイスを使用することができます。
このICは、10Ω (max)のオン抵抗、および9mΩ (typ)のRON平坦性とともに、低い50nA (max、+85℃時)のオンリーク電流を特長としています。信号の完全性を最大化するため、このデバイスはコモンモード電圧範囲全体にわたってこの性能を維持します。各スイッチはどちらの方向にも最大60mA (max)の連続電流を流すことが可能です。
MAX14777は20ピンTQFNパッケージ(4mm x 4mm)で提供され、-40℃～+105℃の温度範囲での動作が保証されています。
アプリケーション
- 4～20mA切替え
- ATEシステム
- インダストリアル用測定システム
- 計測システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
