MAX14594E

高密度、±5V能力DPDTアナログスイッチ

すべて表示 showmore-icon

クリック/ポップを低減し、低RONを提供、わずか1.2mm x 1.2mm

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.16
特長
  • 歪みがない Beyond-the-Rails信号
    • 負のオーディオおよびビデオ信号対応
    • アナログ信号範囲:-5.5V~+5.5V (VCCENに依存しない)
    • オン抵抗:0.2Ω (typ)
    • 単一電源範囲:+1.6V~+5.5V
    • クリック/ポップ抑制
  • 滑らかなスイッチ遷移
    • ブレークビフォアメーク動作
  • 低消費電流:30µA (typ) (1.6V時)
    • GPIOから給電可能
    • VCCENが印加されていない場合はハイインピーダンスモード
  • COM_でのESD保護
    • ±15kVヒューマンボディモデル
    • ±10kV IEC 61000-4-2気中放電
    • ±8kV IEC 61000-4-2接触放電
  • NC_とNO_でのESD保護
    • ±15kVヒューマンボディモデル
  • 小さな基板スペース
    • 9ピン、ウェハレベルパッケージ(WLP) (1.2mm x 1.2mm)
  • 動作温度範囲:-40℃~+85℃
製品概要
show more Icon

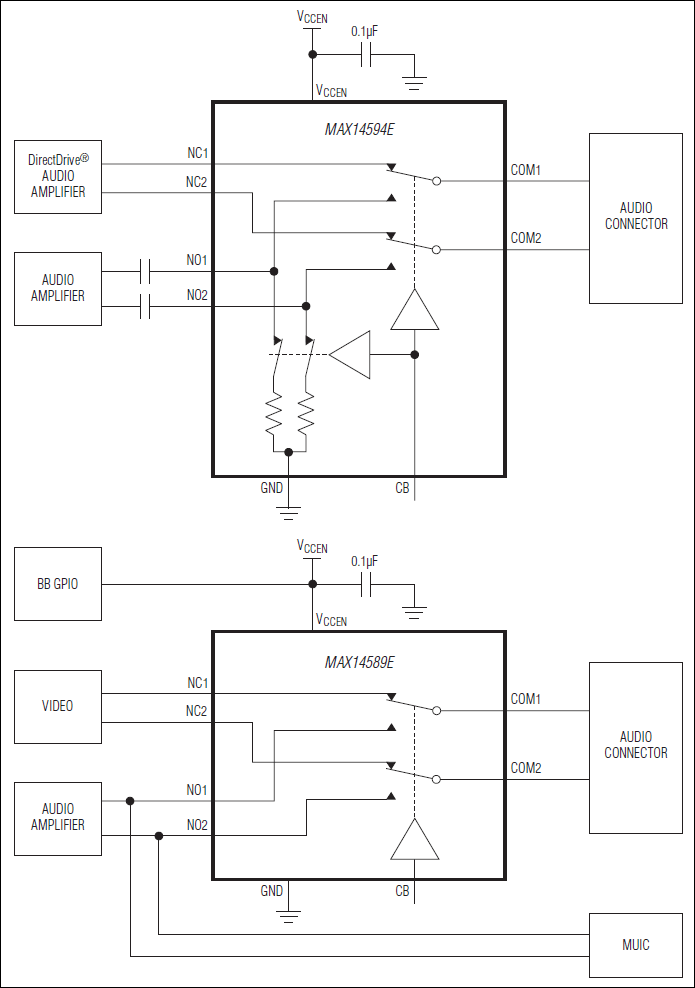

高密度、双極/双投(DPDT)アナログスイッチのMAX14589E/MAX14594Eは、Beyond-the-Rails信号機能を備え、電源が信号範囲を下回る場合でも歪みなく-5.5V~+5.5Vの信号を通過させることができます。低RON抵抗(0.2Ω)によって、これらのデバイスはオーディオなどの低歪みスイッチングに最適です。

MAX14594Eは、ノーマリオープン(NO1およびNO2)端子でオーディオアンプのAC結合コンデンサを放電するシャントスイッチを内蔵しています。この機能によって、プリチャージされたポイント間でオーディオ信号の切り替え時に発生するクリック/ポップ音が低減されます。

これらのスイッチは、+1.6V~+5.5Vの単一電源での動作が完全保証されています。低消費電流要件のため、VCCENをGPIOから供給することができます。電源が印加されていない場合、スイッチはハイインピーダンスモードに移行して、すべてのアナログ信号ポートが-5.5V~+5.5Vの信号に耐えることができます。各デバイスは、制御ビット(CB)によってスイッチを制御します。

MAX14589E/MAX14594Eは、9ピンウェハレベルパッケージ(WLP) (1.2mm × 1.2mm、0.4mmピッチ)で提供され、-40℃~+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • 携帯オーディオ/ビデオ機器
  • ポータブルナビゲーションデバイス
  • スマートフォン
  • タブレット

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.16

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX14594EEWL+
  • HTML
  • HTML
MAX14594EEWL+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 19, 2016

- 1594_AMENDED

ASSEMBLY

MAX14594EEWL+T

製造中

12 8, 2015

- 1594_PRE-PCN

WAFER FAB

MAX14594EEWL+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

MAX14594EEWL+T

製造中

12 8, 2015

- 1594_PRE-PCN

arrow down

WAFER FAB

MAX14594EEWL+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

MAX14689EVKIT

MAX14589E、MAX14594E、およびMAX14689の評価キット

zoom

MAX14689EVKIT

MAX14589E、MAX14594E、およびMAX14689の評価キット

MAX14589E、MAX14594E、およびMAX14689の評価キット

機能と利点

  • 実証済みPCBレイアウト
    • 評価時間を短縮
  • 完全実装および試験済み
  • SMAおよび3.5mmオーディオジャックコネクタ
    • SMAコネクタを介してAC特性を直接評価
    • 3.5mmオーディオジャックコネクタによってオーディオ性能を短時間で評価
  • 調整可能なLDOをボード上に実装したUSB 5V電源

製品の詳細

MAX14589E/MAX14594E/MAX14689の評価キット(EVキット)は、9ピンのウェハレベルパッケージ(WLP)に封止された双極/双投(DPDT)アナログスイッチのMAX14589E、MAX14594E、およびMAX14689の機能を実証する、完全実装および試験済みの回路基板です。これらのEVキットの特長によって、オーディオジャック入出力を介したアナログスイッチの評価およびSMAコネクタによるAC特性の評価が可能です。EVキットへの入力電源は、マイクロUSB (タイプBコネクタ)または外部電源によって供給されます。

アプリケーション

  • 携帯オーディオ/ビデオ機器
  • ポータブルナビゲーションデバイス
  • スマートフォン
  • タブレット

MAX14589EEVKIT

MAX14589E、MAX14594E、およびMAX14689の評価キット

zoom

MAX14589EEVKIT

MAX14589E、MAX14594E、およびMAX14689の評価キット

MAX14589E、MAX14594E、およびMAX14689の評価キット

機能と利点

  • 実証済みPCBレイアウト
    • 評価時間を短縮
  • 完全実装および試験済み
  • SMAおよび3.5mmオーディオジャックコネクタ
    • SMAコネクタを介してAC特性を直接評価
    • 3.5mmオーディオジャックコネクタによってオーディオ性能を短時間で評価
  • 調整可能なLDOをボード上に実装したUSB 5V電源

製品の詳細

MAX14589E/MAX14594E/MAX14689の評価キット(EVキット)は、9ピンのウェハレベルパッケージ(WLP)に封止された双極/双投(DPDT)アナログスイッチのMAX14589E、MAX14594E、およびMAX14689の機能を実証する、完全実装および試験済みの回路基板です。これらのEVキットの特長によって、オーディオジャック入出力を介したアナログスイッチの評価およびSMAコネクタによるAC特性の評価が可能です。EVキットへの入力電源は、マイクロUSB (タイプBコネクタ)または外部電源によって供給されます。

アプリケーション

  • 携帯オーディオ/ビデオ機器
  • ポータブルナビゲーションデバイス
  • スマートフォン
  • タブレット

MAX14594EEVKIT

MAX14589E、MAX14594E、およびMAX14689の評価キット

zoom

MAX14594EEVKIT

MAX14589E、MAX14594E、およびMAX14689の評価キット

MAX14589E、MAX14594E、およびMAX14689の評価キット

機能と利点

  • 実証済みPCBレイアウト
    • 評価時間を短縮
  • 完全実装および試験済み
  • SMAおよび3.5mmオーディオジャックコネクタ
    • SMAコネクタを介してAC特性を直接評価
    • 3.5mmオーディオジャックコネクタによってオーディオ性能を短時間で評価
  • 調整可能なLDOをボード上に実装したUSB 5V電源

製品の詳細

MAX14589E/MAX14594E/MAX14689の評価キット(EVキット)は、9ピンのウェハレベルパッケージ(WLP)に封止された双極/双投(DPDT)アナログスイッチのMAX14589E、MAX14594E、およびMAX14689の機能を実証する、完全実装および試験済みの回路基板です。これらのEVキットの特長によって、オーディオジャック入出力を介したアナログスイッチの評価およびSMAコネクタによるAC特性の評価が可能です。EVキットへの入力電源は、マイクロUSB (タイプBコネクタ)または外部電源によって供給されます。

アプリケーション

  • 携帯オーディオ/ビデオ機器
  • ポータブルナビゲーションデバイス
  • スマートフォン
  • タブレット
