MAX14578AE

USBバッテリチャージャ検出器

すべて表示 showmore-icon

USBおよびAppleチャージャに対応する、超小型、完全ポート検出デバイス

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.4)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$1.41
特長
  • USB Battery Charging Revision 1.1に準拠
  • コネクタ挿入検出用のデータコンタクト検出
  • チャージングダウンストリーム検出
  • Apple/Sonyチャージャ検出
  • 専用チャージャ検出
  • 中国のYD/T1591準拠チャージャ検出
  • チャージャ検出プロセス中は内蔵スイッチによってUSBトランシーバを絶縁
  • VBUS接続は28Vに対応
  • デバイス状態変化割込み
  • 低消費電流
  • CD+およびCD-の高ESD保護
    • ±15kVヒューマンボディモデル
    • ±8kV IEC 61000-4-2接触放電

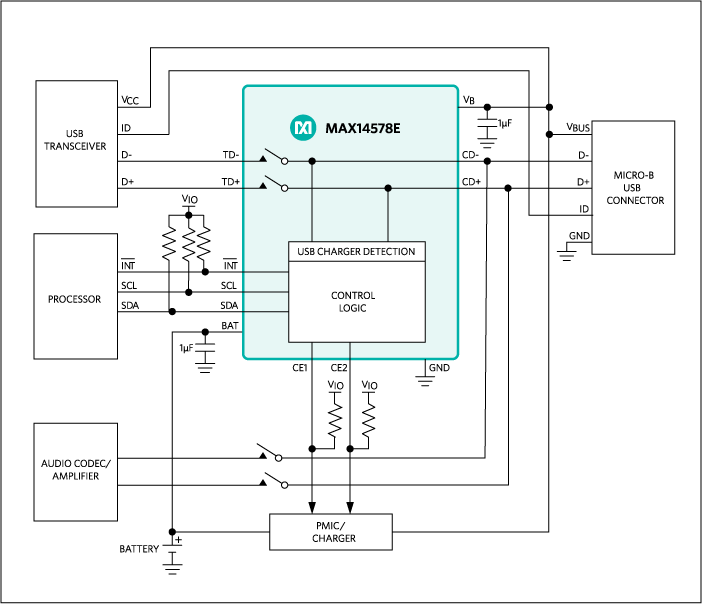

製品概要
show more Icon

MAX14578E/MAX14578AEは、USB Battery Charging Revision 1.1に準拠したUSBチャージャ検出器です。USBチャージャ検出回路は、USBスタンダードダウンストリームポート(SDP)、USBチャージングダウンストリームポート(CDP)、またはデディケーテッドチャージャポート(DCP)を検出し、外部リチウムイオン(Li+)バッテリチャージャを制御します。

これらのデバイスは、データコンタクト検出、D+/D-短絡検出、チャージングダウンストリームポート識別を含む、USB Battery Charging Revision 1.1準拠の検出ロジックを実装しています。MAX14578AEは、イネーブル(アクティブローEN)入力およびLDO出力を備えています。

さらに、内蔵USBスイッチは、Hi-Speed USB、Full-Speed USB、およびLow-Speed USB信号に準拠しています。これらのデバイスは、低オン抵抗、低オン抵抗平坦性、および超低容量を備えています。また、これらのデバイスはCD+およびCD-端子に最大±15kVヒューマンボディモデルの高いESD保護を備えています。

さらに、MAX14578E/MAX14578AEはD+/D-上の抵抗分圧器回路の識別が可能なAppleおよびSonyチャージャ検出を備えています。

MAX14578E/MAX14578AEは、12ピン、0.4mmピッチ、1.3mm x 1.68mmのウェハレベルパッケージ(WLP)と16ピンTQFNパッケージで提供され、-40℃～+85℃の拡張温度範囲で動作します。

アプリケーション

  • 携帯電話
  • DSCおよびカムコーダ
  • 電子書籍リーダ
  • メディアプレーヤー
  • MID (モバイルインターネットデバイス)
Show More Arrow image
file データシートを表示 (Rev.4)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$1.41
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX14578AE

資料

2
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • 信頼性データ
  • すべて
    TickIcon
  • English
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 03/05/2015
English

MAX14578AE-MAX14578E: USB Battery Charger Detectors Data Sheet (Rev.4)

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 01/12/2023
English
MAX14578AE Reliability Data redirect icon

26.04K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX14578AEETE+ 16-LFCSP-3X3X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX14578AEETE+T 16-LFCSP-3X3X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX14578AEEWC+ 12-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX14578AEEWC+T 12-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 13, 2013

- 1355

MECHANICAL DATASHEET

MAX14578AEETE+

製造中

MAX14578AEETE+T

製造中

pdf

pcn_1355

external-icon

10 11, 2013

- 1345

ASSEMBLY

MAX14578AEETE+

製造中

MAX14578AEETE+T

製造中

pdf

pcn_1345

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 13, 2013

- 1355

arrow down

MECHANICAL DATASHEET

MAX14578AEETE+

製造中

MAX14578AEETE+T

製造中

pdf

pcn_1355

external-icon
10 11, 2013

- 1345

arrow down

ASSEMBLY

MAX14578AEETE+

製造中

MAX14578AEETE+T

製造中

pdf

pcn_1345

external-icon
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

USBアナログ・スイッチ2
MAX4983E
popup image
Cart

製造中

±15kV ESD保護付き、ハイスピードUSB 2.0スイッチ

MAX14508E
popup image
Cart

製造中

負信号機能、USB 2.0ハイスピードおよびオーディオスイッチ

評価用キット

評価用キット 2

MAX14578EVKIT

MAX14578の評価キット

zoom

MAX14578EVKIT

MAX14578の評価キット

download icon

ダウンロード

 print icon

印刷
MAX14578EVKIT
MAX14578の評価キット

機能と利点

  • Windows XP、Windows Vista、およびWindows 7対応のソフトウェア
  • GUIによってICの動作の学習を簡素化
  • アプリケーション試験用のMAX8903A USBチャージャ内蔵
  • USB電源または外部電源(大きい充電電流用)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX14578の評価キット(EVキット)は、12ピンウェハレベルパッケージ(WLP)のUSBバッテリチャージャ検出器であるMAX14578を評価するための実証済みデザインを提供します。このICは、USB Battery Charging Revision 1.1に準拠するチャージャ検出、専用チャージャ検出、Appleチャージャ検出、中国のYD/T1591対応チャージャ検出、およびUSBパススルー通信を備えています。このEVキットは、充電電流をシステム電流から分離するための多様な電力オプションを備えています。このEVキットは、USBから自己給電しますが、充電の検証には外部電源が必要です。このEVキットは、アプリケーションの設定においてMAX14578とインタフェースするために、1セルリチウムイオン(Li+) DC-DC USBチャージャのMAX8903Aを備えています。

このEVキットは、Windows XP®、Windows Vista®、およびWindows® 7対応ソフトウェアを使用し簡単なグラフィカルユーザインタフェース(GUI)を提供して、評価を簡素化します。このEVキットのGUIによって、ICの各機能を試験することができます。EVキットのPCBは、MAX14578EEWC+が出荷時に実装されています。

アプリケーション

  • 携帯電話
  • DSCおよびカムコーダ
  • 電子書籍リーダ
  • メディアプレーヤー
  • MID (モバイルインターネットデバイス)

MAX14578AEVKIT

MAX14578AEの評価キット

zoom

MAX14578AEVKIT

MAX14578AEの評価キット

download icon

ダウンロード

 print icon

印刷
MAX14578AEVKIT
MAX14578AEの評価キット

機能と利点

  • アプリケーション試験用のMAX8903A USBチャージャ搭載
  • USB給電またはより大きい充電電流用に外部給電
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX14578Aの評価キット(EVキット)は、12ピンウェハレベルパッケージ(WLP)のUSBバッテリチャージャ検出器であるMAX14578AEを評価するための実証済みデザインを提供します。このICは、USBIF Battery Charging仕様に準拠するチャージャ検出、専用チャージャ検出、Apple/Sonyチャージャ検出、中国のYD/T1591準拠チャージャ検出、およびUSBパススルー通信を備えています。このEVキットは、充電電流をシステム電流から分離するための多様な電力オプションを備えています。このEVキットは、アプリケーションの設定においてMAX14578AEとインタフェースするために、1セルリチウムイオン(Li+) DC-DC USBチャージャのMAX8903Aを備えています。

このEVキットのPCBには、MAX14578AEEWC+が出荷時に実装されています。

アプリケーション

  • 携帯電話
  • DSCおよびカムコーダ
  • 電子書籍リーダ
  • メディアプレーヤー
  • MID (モバイルインターネットデバイス)
