  5. LTC221


製品概要

機能と利点

  • マイクロパワー動作
  • 単一5V、または±15V電源動作
  • 低チャージ・インジェクション
  • 低オン抵抗
  • 低リーケージ電流
  • ブレーク・ビフォア・メーク動作保証
  • ラッチアップ・フリー
  • TTL/CMOSコンパチブル
  • DG221/DG222と上位互換性
  • マイクロプロセッサ・バス・コンパチブル

製品概要

LTC221およびLTC222はマイクロパワーの4回路入CMOSアナログスイッチで、±15V電源で250μW、単一5V電源では、わずか40μWの消費電力ですみ65Ωのオン抵抗と非常に低いリーケージ電流をそなえています。LTC221およびLTC222はラッチされたコントロール入力をそなえていますので、容易にマイクロプロセッサとインターフェイスが可能です。ブレーク・ビフォーア・メーク動作特性で、2個のチャンネルがショートすることを本質的に防ぐことができます。±15V電源電圧でのアナログ入力電圧範囲は±15Vで単一5V電源でのアナログ入力電圧範囲は0~5Vとなっています。各スイッチはリニアテクノロジー独自のチャージ補償回路をそなえていますので、最大±25pC(±15V電源)と大幅にチャージ・インジェクションを減少させています。

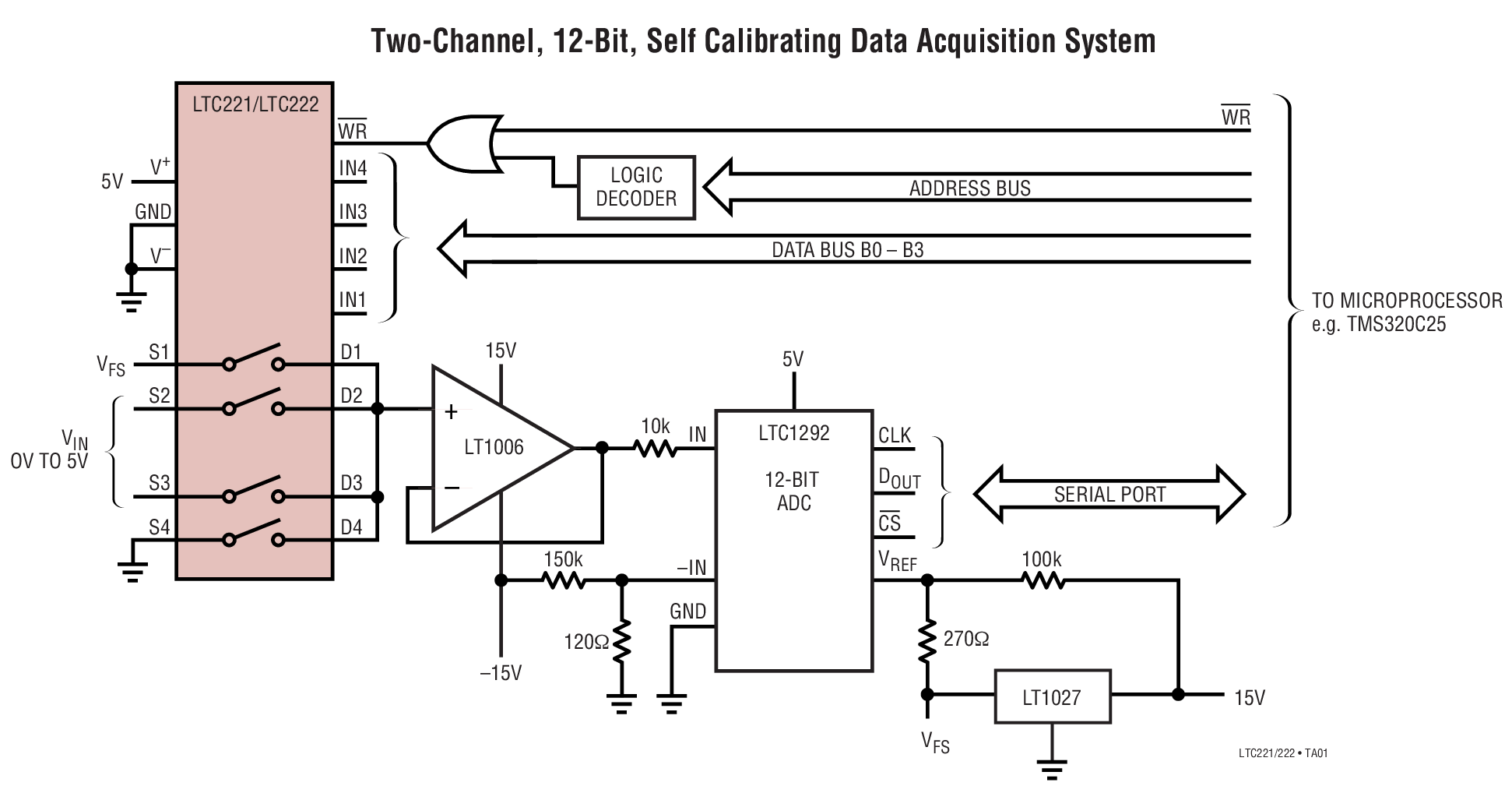

LTC221およびLTC222はマイクロプロセッサ・コントロール、プログラマブル・ゲイン・アンプ、オートマチックテスタ、コミュニケーション・システム、データアクイジション・システム等の応用に最適です。真理値表で表わしているようにLTC221は、ノーマリィ・クローズで、LTC222はノーマリィ・オープンです。


アプリケーション

  • 消費電流:1(+)=40μA、1(-)=5μA MAX
  • チャージ・インジェクション:
    (±15V電源):±25pC(MAX)
    (単一5V電源):2pC(Typ)
  • オン抵抗:65Ω(Typ)
  • アナログ入力電圧範囲:±15V

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

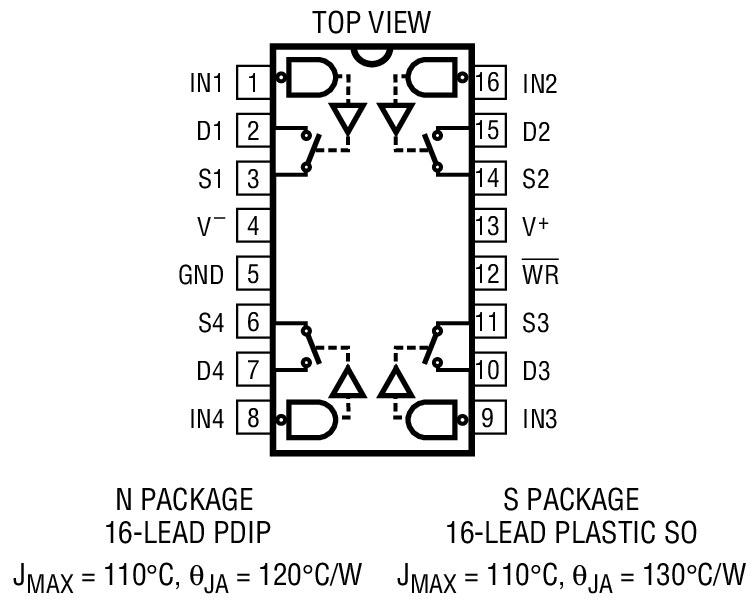

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
LTC221CN#PBF 材料宣誓書(MD) 信頼性データ 16-Lead PDIP (Narrow 0.30 Inch)
LTC221CS#PBF 材料宣誓書(MD) 信頼性データ 16-Lead SOIC (Narrow 0.15 Inch)
LTC221CS#TRPBF 材料宣誓書(MD) 信頼性データ 16-Lead SOIC (Narrow 0.15 Inch)
ウェハ・ファブリケーション・データ R251 Reliability Data
