LTC1391: カスケード接続可能なシリアル・インタフェースを備えた 8チャネル・アナログ・マルチプレクサ データシート (Rev. )2/21/2008PDF86K
製品概要
機能と利点

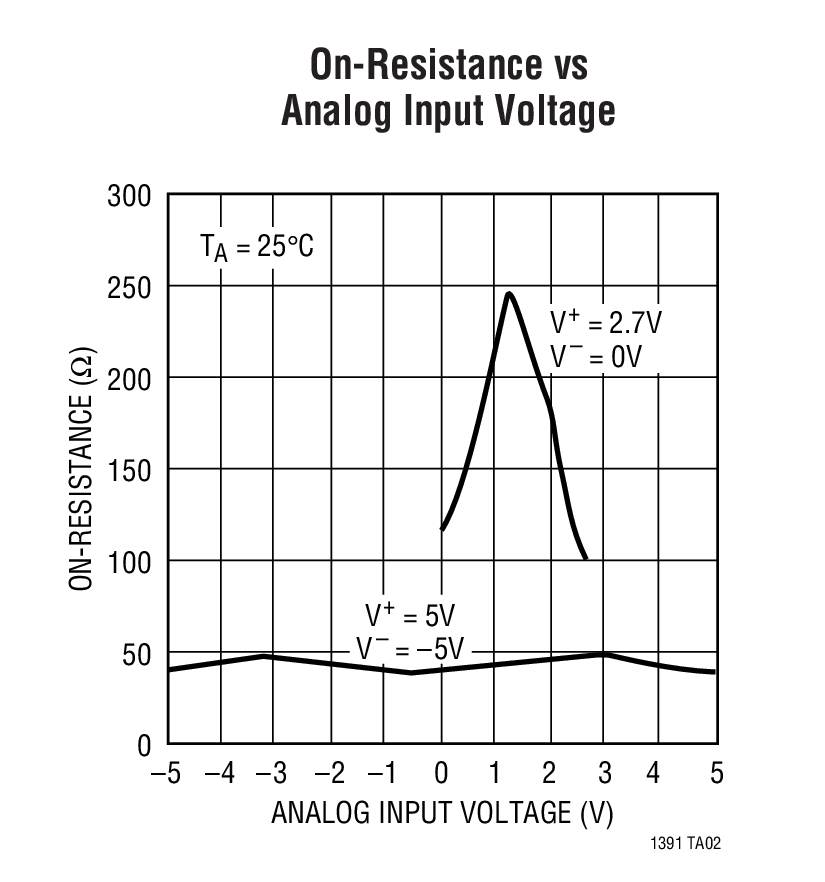

- 低いRON： 45Ω
- 単一2.7V～±5Vの電源動作
- 低い電荷注入
- シリアル・デジタル・インターフェイス
- アナログ入力を電源レールまで拡張可能
- 低リーク電流： ±5nA（最大）
- ブレイク-ビフォア-メイクを保証
- すべてのデジタル入力がTTL/CMOS互換
- カスケード接続により、チャネル追加が可能
- マルチプレクサとして使用可能
製品概要
LTC1391は、高性能CMOS 8-to-1アナログ・マルチプレクサです。シリアル・デジタル・インターフェイスを備え、複数のLTC1391をデイジーチェーン接続できるので、1つのデータ・ポートで使用可能なMUXチャネル数を増やすことができます。
LTC1391は、45Ωの標準RON、50pAの標準スイッチ・リーク電流、保証されたブレイク-ビフォア-メイク動作を特長としています。電荷注入は最大 ±10pCです。単一またはデュアル電源での動作時には、すべてのデジタル入力がTTLおよびCMOS互換です。入力は100mAのフォールト電流に耐えることができます。

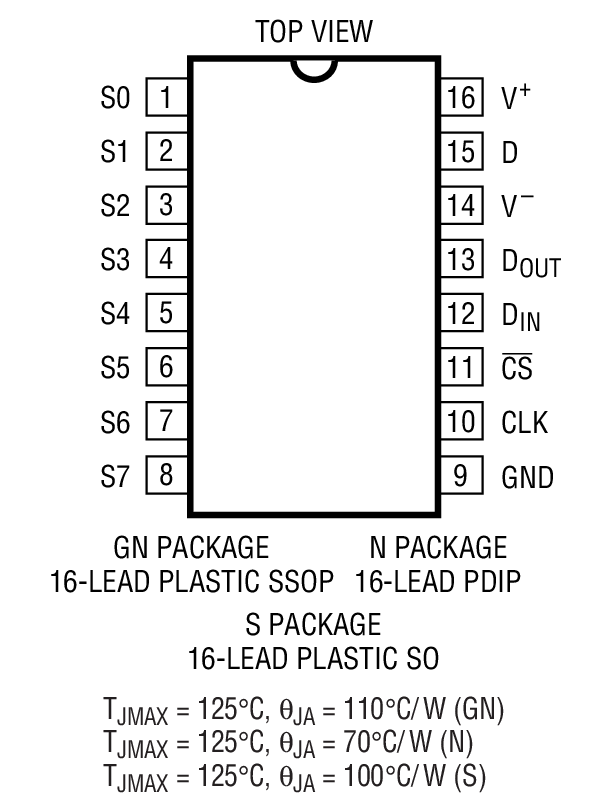

LTC1391は、16ピンPDIP、SSOPおよび細型SOパッケージで供給されます。双方向シリアル・データ伝送を必要とするアプリケーションについては、LTC1390のデータシートを参照してください。
アプリケーション
- データ収集システム
- 通信システム
- 信号のマルチプレクス／デマルチプレクス
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R107 Reliability Data3/23/2018PDF32 K
-
DN149 LTC1392によるシステム温度、複数の電源電圧、電流のモニタ2/21/2008PDF38K
-
SAR ADCs Feature Speed, Low Power, Small Package Size and True Simultaneous Sampling6/1/2007 LT Journal
-
High Speed SO-8 12-Bit ADCs Run on 5V or 3V5/1/1998 LT Journal
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1391CGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1391CGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1391CN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead PDIP (Narrow 0.30 Inch) | |
| LTC1391CS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1391CS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1391IGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1391IGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1391IS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1391IS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R107 Reliability Data |
