LT6654BX
新規設計に推奨175°C、幅広い電源2.5V高精度電圧リファレンス
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$85.92
製品情報
- 2.5V出力電圧
- 175°Cで100%試験済み

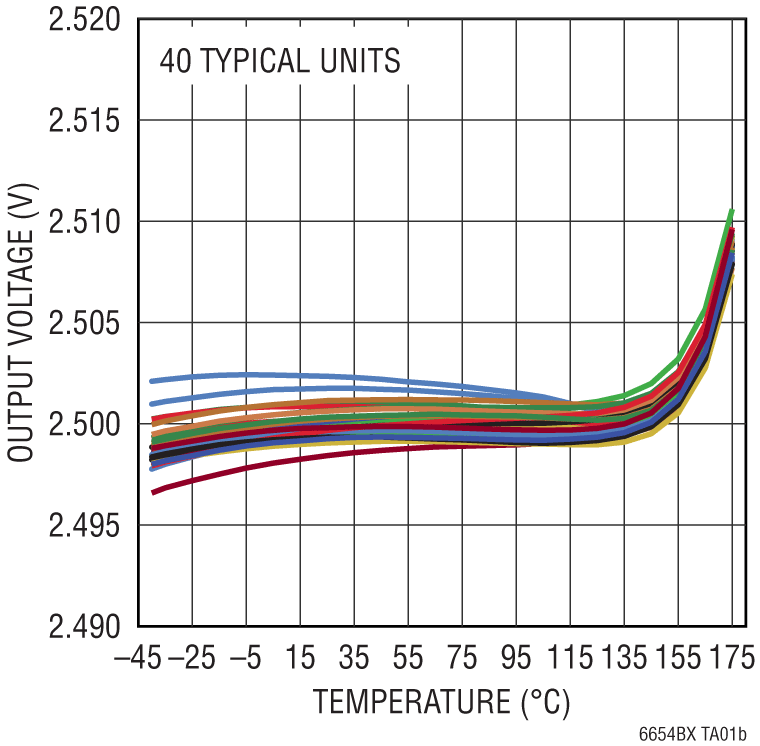

- –40°C～175°Cで総合誤差 < 1%
- 低熱ヒステリシス：–40°C～175°Cで30ppm
- 広い電源範囲：最大36V
- 長時間ドリフト：50ppm/√kHr
- ライン・レギュレーション（最大36V）：175°Cで30ppm/V（最大値）
- 低ドロップアウト電圧：175°Cで120mV（最大値）
- 175°Cでソース3mAおよびシンク10mA
- 175°Cで負荷レギュレーション50ppm/mA（最大値）
- 低ノイズ1.5ppmP-P（0.1Hz～10Hz）
- サーマル・シャットダウン状態になっていない
- 仕様規定：–40°C～175°C

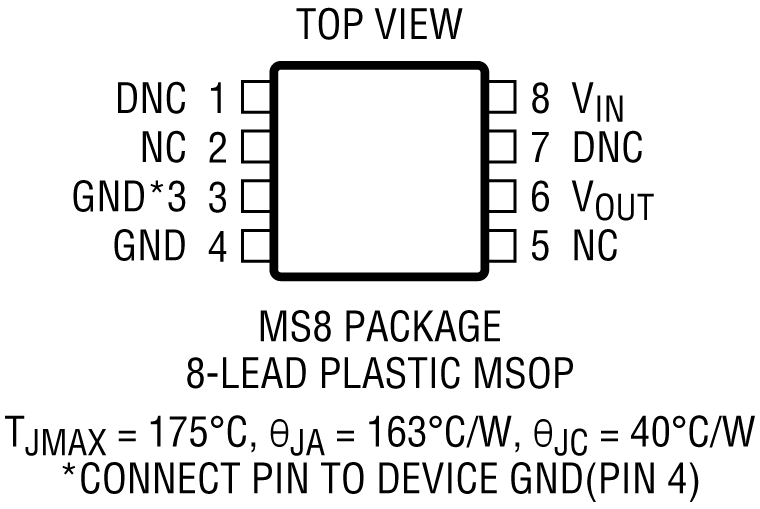

- 8ピンMSOPパッケージを採用

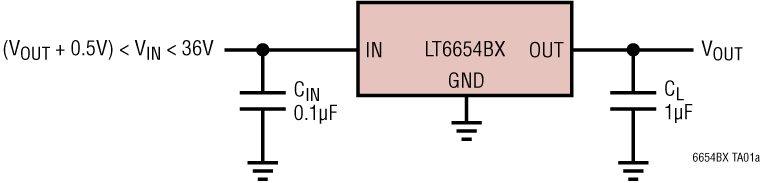

LT6654BXは、最大175°Cのジャンクション温度での動作が定格評価されている2.5V高精度電圧リファレンスです。LT6654BXは、最大36Vで動作し、–40°C～175°Cで仕様既定されています。バッファ付き出力により、低出力インピーダンスと正確な負荷レギュレーションでのソースとシンクの両方の出力電流を確保します。これらの特性が組み合わされた結果、LT6654BXは高温環境での用途によく適しています。
低温度ヒステリシスにより高精度が確保され、1.5ppmP-Pノイズにより測定の不確定性が最小限に抑えられます。LT6654BXは電流のシンクもできるので、正のリファレンスと同じ精度で、低消費電力の負の電圧リファレンスとして動作できます。標準のLT6654BHの代表的な性能特性のセクションとアプリケーション情報は、LT6654BXにも当てはまります。詳細については、LT6654データシートを参照してください。
LT6654BXリファレンスは8ピンMSOPパッケージで提供されます。
アプリケーション
- 石油・ガス探査
- ダウンホール掘削および計測器
- アビオニクス（航空電子機器）
- 重工業
- 高温オートモーティブ
ドキュメント
データシート 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT6654BXMS8-2.5#PBF | 8-Lead MSOP | ||
| LT6654BXMS8-2.5#TRPBF | 8-Lead MSOP |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
2 3, 2020 - 20_0128 Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LT6654BXMS8-2.5#PBF | 製造中 | |
| LT6654BXMS8-2.5#TRPBF | 製造中 | |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
LTspice
下記製品はLTspiceで使用することが出来ます。:
- LT6654-1.25
- LT6654-2.048
- LT6654-2.5
- LT6654-3
- LT6654-3.3
- LT6654-4.096
- LT6654-5
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
