製品概要
機能と利点
- 現在のリファレンスの直接置換デバイス

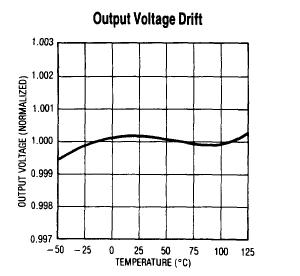

- 超低ドリフト：3ppm/°C（標準）
- 曲線補正
- シリーズまたはシャント動作
- 非常に高いライン除去比：約0.5ppm/V
- 低出力インピーダンス：約0.02Ω
- 高精度の初期出力電圧
- 100%のノイズ・テスト
製品概要
廃品 参照用データシート
LT580/LT581は、薄膜技術と高度な曲線補正技法を使用したバンドギャップ電圧リファレンスです。リファレンスと出力電圧をウェハー・レベルで調整することにより、TCが非常に低く出力電圧の初期精度が優れたデバイスを高い歩留まりで製造できます。

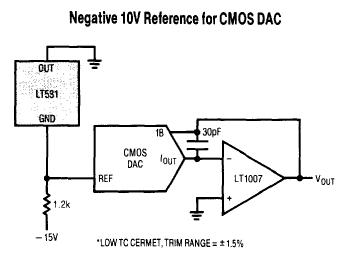

LT580/LT581は最大10mAの電流をシンクおよびソース可能で、シリーズ・モードまたはシャント・モードのいずれでも使用できます。このため、このリファレンスは外付け部品なしで、正負両方の出力電圧に使用できます。最小入出力電圧は、シリーズ・モードでは1V以下で、低入力電圧時の精度が向上しています。
仕様を改善した電圧レファランスについては、LT1019、LT1021、LT1031のデータシートをご覧ください。
アプリケーション
- A/DおよびD/Aコンバータ
- 高精度レギュレータ
- 定電流源
- VFコンバータ
- ブリッジ励振
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R081 Reliability Data3/26/2018
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

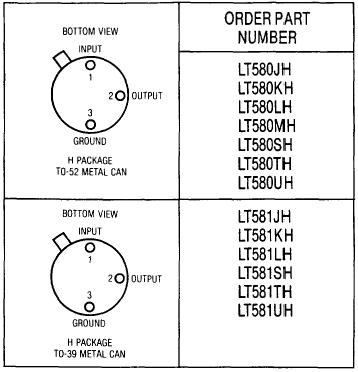

| LT580UH | 材料宣誓書（MD） | 信頼性データ | 3-Lead TO-52 | |
| ウェハ・ファブリケーション・データ | R081 Reliability Data |
