LT1460
製造中マイクロパワー高精度シリーズ・リファレンス
- 製品モデル
- 98
- 1Ku当たりの価格
- 最低価格：$1.69
Viewing:
製品情報
- 高精度に調整：0.075%最大
- 低ドリフト：10ppm/℃最大
- インダストリアル温度範囲
- 温度係数：125℃まで保証
- 低消費電流：130μA最大（LT1460-2.5）
- 最小出力電流：20mA
- 出力コンデンサが不要
- バッテリ逆接続保護
- 最小入出力差：0.9V

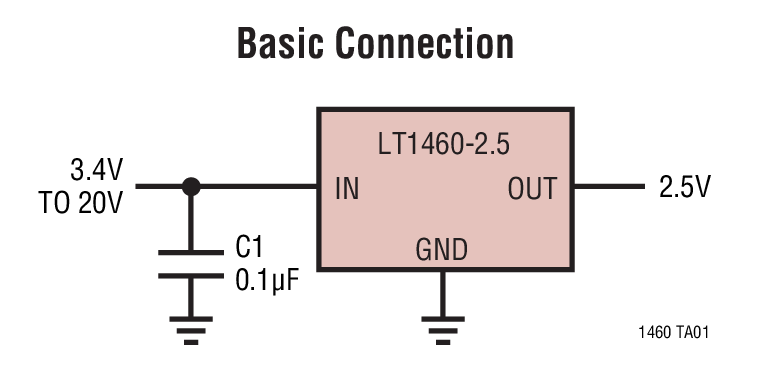

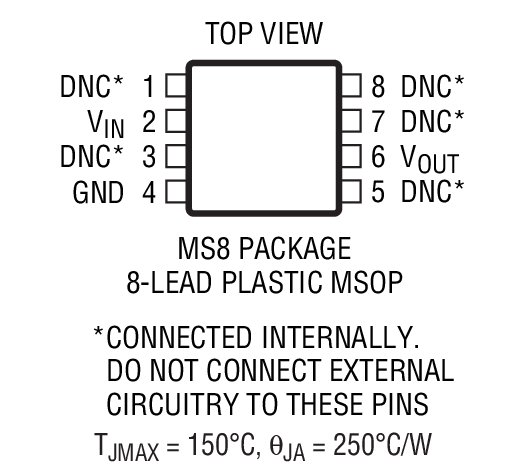

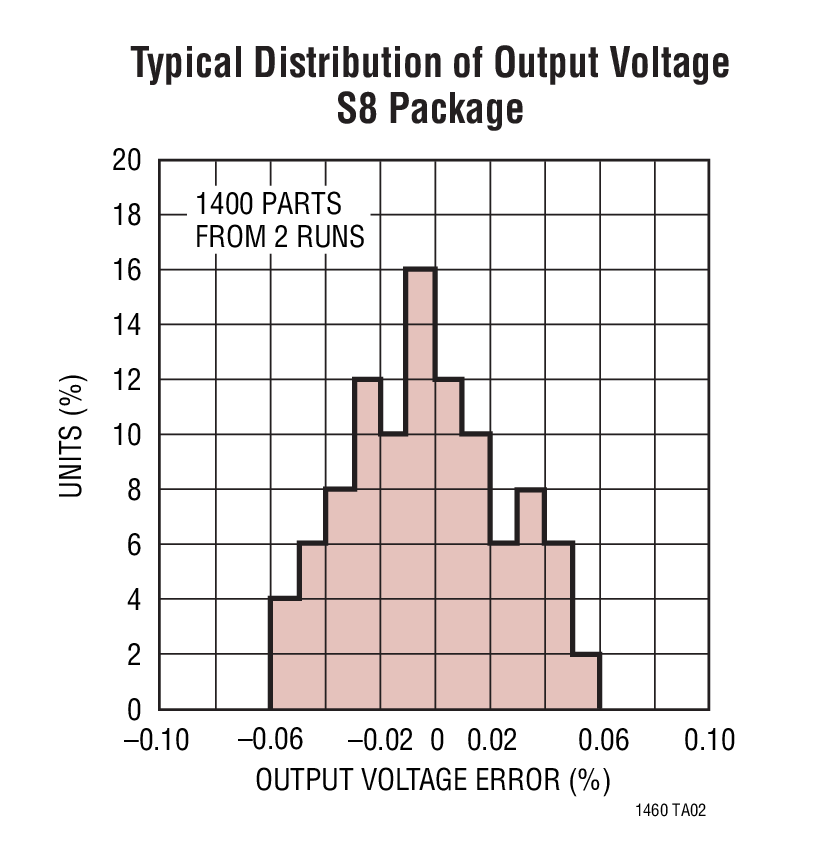

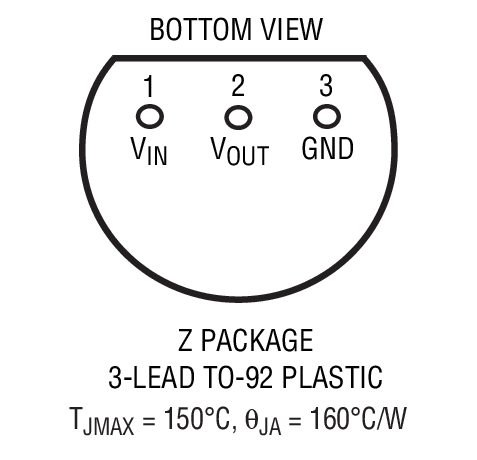

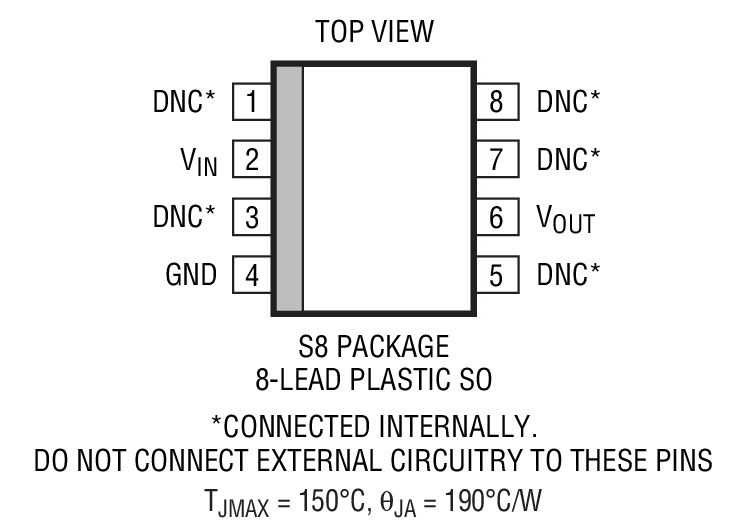

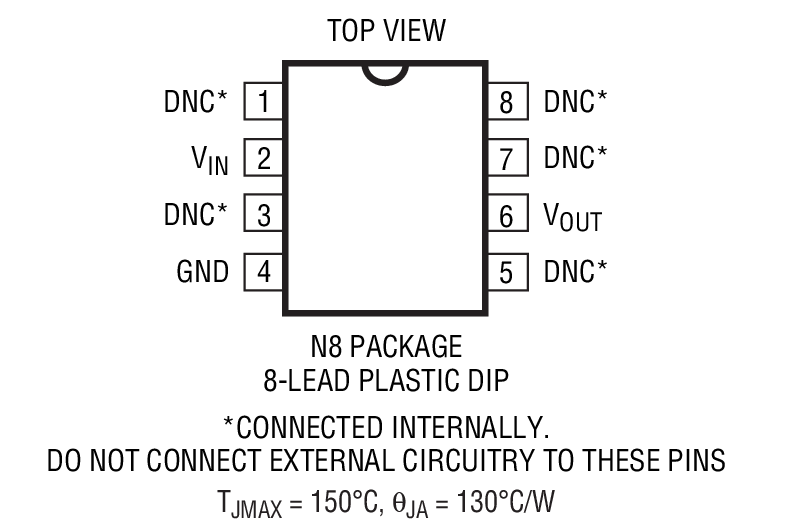

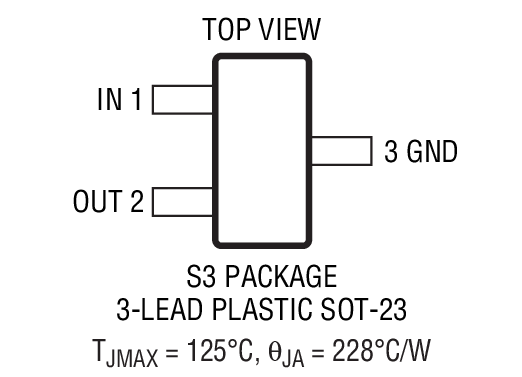

- SO-8、MSOP-8、PDIP-8、TO-92およびSOT-23パッケージで供給
LT1460は超高精度と低ドリフト特性を低消費電力と小型パッケージ･サイズで実現したマイクロパワー･バンドギャップ･リファレンスです。このシリーズ･リファレンスは曲率補償を使用して低い温度係数を達成し、調整された高精度薄膜抵抗で高い出力精度を実現しています。優れたライン･レギュレーション特性を備え、最大20mAを供給できるため、高精度レギュレータ･アプリケーションに最適です。
このシリーズ･リファレンスは、動作するのに全負荷電流を通過させなければならないシャント･リファレンスよりも消費電流と電力消費の点で有利です。さらに、LT1460は容量性負荷に対して安定して動作し、出力補償コンデンサは不要です。この機能はPCボード･スペースを重視するアプリケーションや高速セトリングが要求されるアプリケーションで重要です。バッテリが逆接続された場合、リファレンスに電流が流れないので、損傷を受けません。
LT1460は8ピンのMSOP、SO、PDIPパッケージと3ピンのTO-92、SOT23パッケージで供給されます。
アプリケーション
- 携帯用機器
- 高精度レギュレータ
- A/DおよびD/Aコンバータ
- 電源
- ハード・ディスク・ドライブ
ドキュメント
データシート 2
信頼性データ 1
デザイン・ノート 1
技術記事 1
製品セレクタ・カード 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT1460ACN8-10#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1460ACN8-2.5#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1460ACN8-5#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1460ACS8-10#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460ACS8-10#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460ACS8-2.5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460ACS8-2.5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460ACS8-5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460ACS8-5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460BIN8-10#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1460BIN8-2.5#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1460BIN8-5#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1460BIS8-10#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460BIS8-10#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460BIS8-2.5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460BIS8-2.5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460BIS8-5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460BIS8-5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460CCMS8-10#PBF | 8-Lead MSOP | ||
| LT1460CCMS8-10#TRPBF | 8-Lead MSOP | ||
| LT1460CCMS8-2.5#PBF | 8-Lead MSOP | ||
| LT1460CCMS8-2.5#TRPBF | 8-Lead MSOP | ||
| LT1460CCMS8-5#PBF | 8-Lead MSOP | ||
| LT1460CCMS8-5#TRPBF | 8-Lead MSOP | ||
| LT1460DCN8-10#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1460DCN8-2.5#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1460DCN8-5#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1460DCS8-10#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460DCS8-10#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460DCS8-2.5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460DCS8-2.5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460DCS8-5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460DCS8-5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460EIN8-10#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1460EIN8-2.5#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1460EIN8-5#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1460EIS8-10#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460EIS8-10#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460EIS8-2.5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460EIS8-2.5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460EIS8-5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460EIS8-5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460FCMS8-10#PBF | 8-Lead MSOP | ||
| LT1460FCMS8-10#TRPBF | 8-Lead MSOP | ||
| LT1460FCMS8-2.5#PBF | 8-Lead MSOP | ||
| LT1460FCMS8-2.5#TRPBF | 8-Lead MSOP | ||
| LT1460FCMS8-5#PBF | 8-Lead MSOP | ||
| LT1460FCMS8-5#TRPBF | 8-Lead MSOP | ||
| LT1460GCZ-10#PBF | 3-Lead TO-92 | ||
| LT1460GCZ-10#TRPBF | 3-Lead TO-92 | ||
| LT1460GCZ-2.5#PBF | 3-Lead TO-92 | ||
| LT1460GCZ-2.5#TRPBF | 3-Lead TO-92 | ||
| LT1460GCZ-5#PBF | 3-Lead TO-92 | ||
| LT1460GCZ-5#TRPBF | 3-Lead TO-92 | ||
| LT1460GIZ-10#PBF | 3-Lead TO-92 | ||
| LT1460GIZ-10#TRPBF | 3-Lead TO-92 | ||
| LT1460GIZ-2.5#PBF | 3-Lead TO-92 | ||
| LT1460GIZ-2.5#TRPBF | 3-Lead TO-92 | ||
| LT1460GIZ-5#PBF | 3-Lead TO-92 | ||
| LT1460GIZ-5#TRPBF | 3-Lead TO-92 | ||
| LT1460HCS3-10#TRMPBF | 3-Lead SOT-23 | ||
| LT1460HCS3-10#TRPBF | 3-Lead SOT-23 | ||
| LT1460HCS3-2.5#TRMPBF | 3-Lead SOT-23 | ||
| LT1460HCS3-2.5#TRPBF | 3-Lead SOT-23 | ||
| LT1460HCS3-3#TRMPBF | 3-Lead SOT-23 | ||
| LT1460HCS3-3#TRPBF | 3-Lead SOT-23 | ||
| LT1460HCS3-3.3#TRMPBF | 3-Lead SOT-23 | ||
| LT1460HCS3-3.3#TRPBF | 3-Lead SOT-23 | ||
| LT1460HCS3-5#TRMPBF | 3-Lead SOT-23 | ||
| LT1460HCS3-5#TRPBF | 3-Lead SOT-23 | ||
| LT1460JCS3-10#TRMPBF | 3-Lead SOT-23 | ||
| LT1460JCS3-10#TRPBF | 3-Lead SOT-23 | ||
| LT1460JCS3-2.5#TRMPBF | 3-Lead SOT-23 | ||
| LT1460JCS3-2.5#TRPBF | 3-Lead SOT-23 | ||
| LT1460JCS3-3#TRMPBF | 3-Lead SOT-23 | ||
| LT1460JCS3-3#TRPBF | 3-Lead SOT-23 | ||
| LT1460JCS3-3.3#TRMPBF | 3-Lead SOT-23 | ||
| LT1460JCS3-3.3#TRPBF | 3-Lead SOT-23 | ||
| LT1460JCS3-5#TRMPBF | 3-Lead SOT-23 | ||
| LT1460JCS3-5#TRPBF | 3-Lead SOT-23 | ||
| LT1460KCS3-10#TRMPBF | 3-Lead SOT-23 | ||
| LT1460KCS3-10#TRPBF | 3-Lead SOT-23 | ||
| LT1460KCS3-2.5#TRMPBF | 3-Lead SOT-23 | ||
| LT1460KCS3-2.5#TRPBF | 3-Lead SOT-23 | ||
| LT1460KCS3-3#TRMPBF | 3-Lead SOT-23 | ||
| LT1460KCS3-3#TRPBF | 3-Lead SOT-23 | ||
| LT1460KCS3-3.3#TRMPBF | 3-Lead SOT-23 | ||
| LT1460KCS3-3.3#TRPBF | 3-Lead SOT-23 | ||
| LT1460KCS3-5#TRMPBF | 3-Lead SOT-23 | ||
| LT1460KCS3-5#TRPBF | 3-Lead SOT-23 | ||
| LT1460LHS8-2.5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460LHS8-2.5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460LHS8-5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460LHS8-5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460MHS8-2.5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460MHS8-2.5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460MHS8-5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1460MHS8-5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
