特長
- 出力許容範囲：0.2%
- シャント・インピーダンス：0.6Ω
- 動作電流範囲：700μA～10mA
- LM136-5とピン・コンパチブル
- 最大温度ドリフト：20ppm/℃
- 出力電圧トリムはドリフトへの影響なし

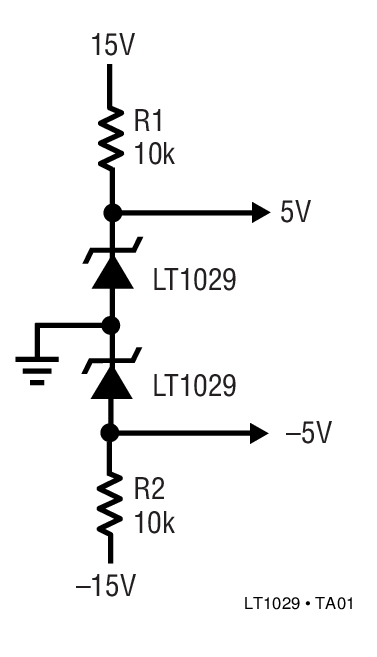

- 正・負リファレンスとして使用可能
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT1029は、シャント・モードまたは“ツェナー”モードで使用するための5Vバンドギャップ・リファレンスで、正・負基準電源のいずれにも使用できます。出力はあらかじめ、最大温度ドリフト20ppm/℃で±0.2%の精度になるようにトリムされています。トリム・ピンでさらに出力調整を行い、出力電圧をより精密に調整することができます。
LT1029の動作電流範囲は700μA～10mAです。ダイナミック・インピーダンスが低いため、動作電流が変動していても優れた出力安定度が得られます。
LT1029は、LM136-5またはLM336-5を置き換え、「最小温度係数」トリム・ネットワークを用いて回路を簡素化できます。LT1029は、温度ドリフト仕様を満たすのにこの特殊ネットワークを回路を必要としないため、これらのアプリケーション・ネットワークの構成部品をなくすことができます。初期精度を確保するのに出力のトリミングが必要な場合は、トリム・ネットワークのダイオードをジャンパに置き換えてください。
アプリケーション
- A/DおよびD/Aコンバータ
- 精密レギュレータ
- 精密電流電源
- VFおよびFVコンバータ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1029
資料
Filters
1つが該当
-
すべて
-
データシート
-
アプリケーション・ノート
-
信頼性データ
-
デザイン・ノート
-
すべて
-
English
アプリケーション・ノート
2
545.00K
HTML
信頼性データ
1
21.18 K
デザイン・ノート
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
