LT1027LS8

製造中

安定性の高いハーメチック・パッケージの低ノイズ高精度電圧リファレンス

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 5mm×5mmのハーメチックLCC（リードレス・チップ・キャリア）パッケージ：
    • 湿度に影響されない
    • 熱ヒステリシス：8ppm（0°C～70°C）
    • 熱ヒステリシス：12ppm（–40°C～85°C）
  • 低ドリフト：5ppm/°C（MAX）
  • 高精度：最大±0.10%
  • 低ノイズ：<1ppmピーク・トゥ・ピーク（0.1Hz ～10Hz）
  • 長期低ドリフト
    • 1000 時間で12ppm
    • 3000 時間で18ppm
  • シンク電流：10mA、ソース電流：15mA
  • 広い電源電圧範囲：最大40V

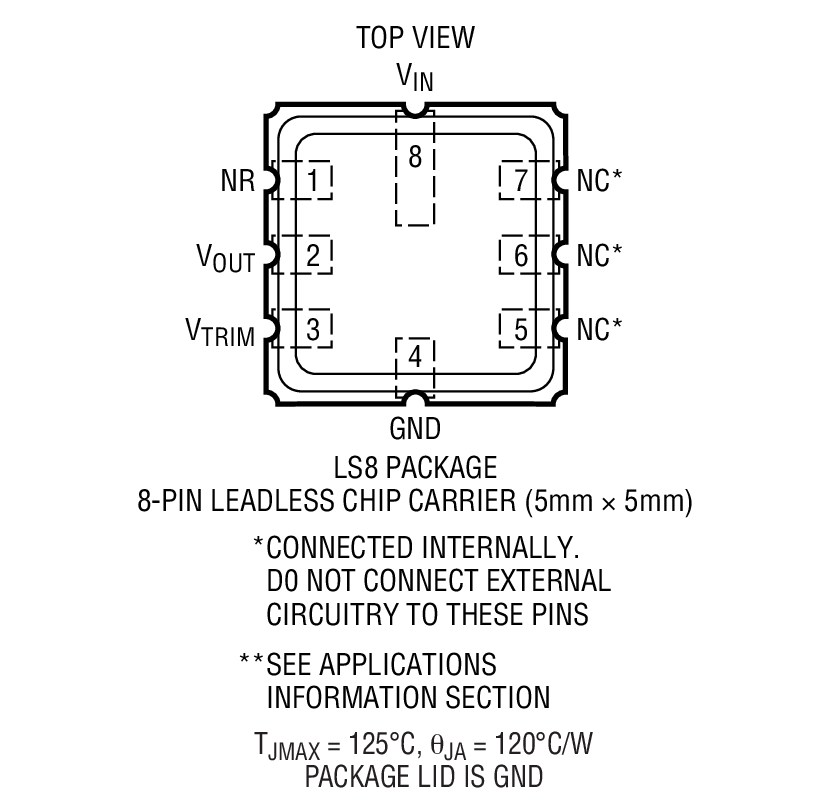

  • 8ピン（5mm×5mm）LS8パッケージ

LT1027LS8は、低ドリフトおよび低ノイズを兼ね備え、優れた長期安定性と高い出力精度を持つ高精度リファレンスです。リファレンス出力は、最大15mAのソース電流および最大10mAのシンク電流能力があり、入力電圧変動の影響をほとんど受けません。

ハーメチック・パッケージは抜群の耐湿性能および温度ヒステリシス性能を発揮します。LT1027LS8のサイズはわずか5mm×5mm×1.5mmであり、業界標準のLT1021など、スルーホールの大きいメタル・キャン・パッケージ電圧リファレンスの代替品になります。LT1027LS8の性能はLT1027と同様ですが、ハーメチック・パッケージにより、安定性が増しています。

LT1027LS8は埋め込みツェナー・ダイオード構造に基づいているので、温度安定性、経時安定性、および極めて低いノイズ性能（ピーク・トゥ・ピークで1ppm未満）を実現します。LT1027LS8は8V～40Vの電源電圧で動作します。表面下のツェナーは、最高のバンドギャップ・リファレンスよりも優れた経時安定性を示し、ハーメチック・パッケージは幅広い範囲の環境条件でその安定性を維持します。

パッケージ
LT1027 N-8, S-8
LT1027LS8 LS8 Hermetic, Low Drift

アプリケーション

  • 計測装置およびテスト装置
  • 高分解能データ収集システム
  • A/DコンバータおよびD/Aコンバータ
  • 高精度レギュレータ
  • 高精度秤量計
  • デジタル電圧計
LT1027LS8
安定性の高いハーメチック・パッケージの低ノイズ高精度電圧リファレンス

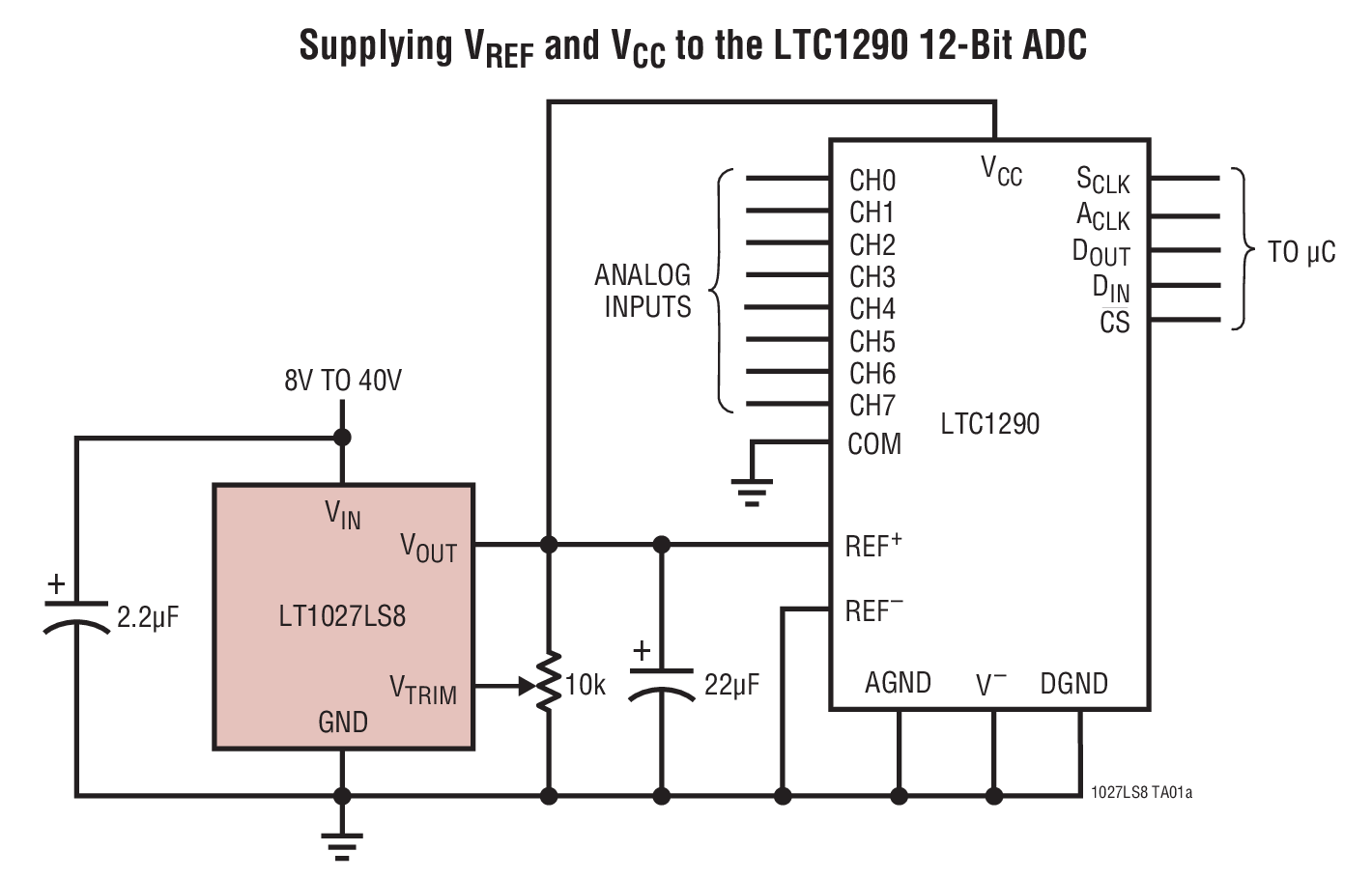

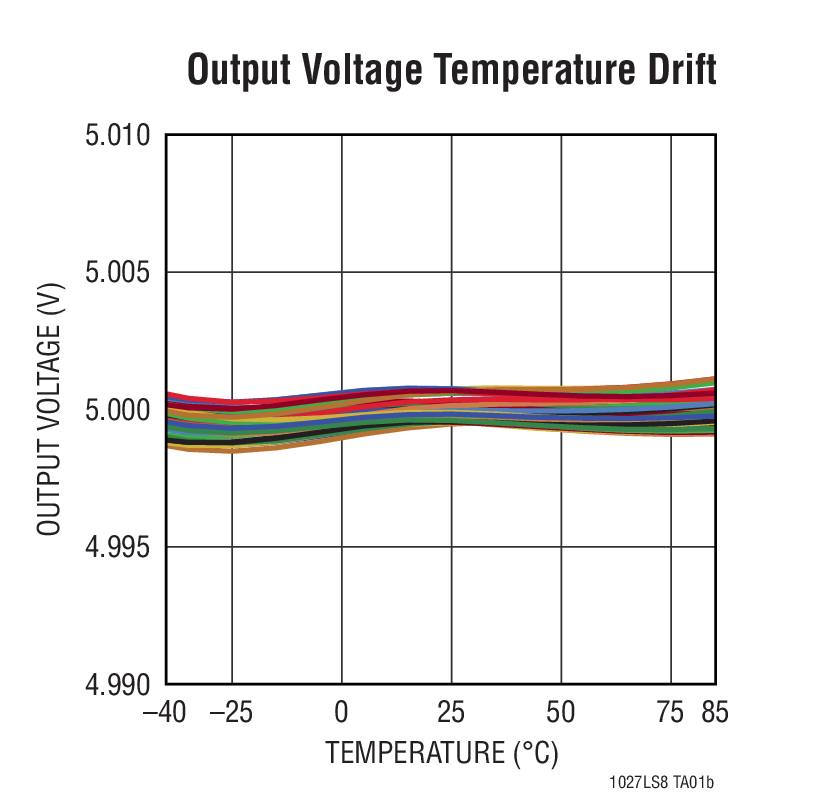

Supplying VREF and VCC to the LTC1290 12-Bit ADC Output Voltage Temperature Drift Product Package 1
